Drabina aluminiowa przemysłowa dwustronna BS-DW 2x13 150 kg Bayersystem

Drabina aluminiowa przemysłowa BS-DW 2x13 150 kg

Drabina aluminiowa Bayersystem BS-DW 2x13 to profesjonalna, dwuelementowa konstrukcja przeznaczona do prac wymagających dużego zasięgu oraz możliwości ustawienia bez podparcia o ścianę. Każde z dwóch połączonych przęseł posiada 13 szczebli, dzięki czemu w konfiguracji wolnostojącej użytkownik może wejść na drabinę z wybranej strony.

Po wyprostowaniu obu elementów model może zostać wykorzystany jako wysoka drabina przystawna. Maksymalna wysokość robocza wynosi 6,21 m, natomiast dopuszczalne obciążenie całej konstrukcji to 150 kg.

Producentem drabiny jest firma Metalkas, natomiast produkt oferowany jest pod marką Bayersystem.

Dwa przęsła po 13 szczebli

Oznaczenie 2x13 oznacza dwa przęsła wyposażone w 13 szczebli każde. Łącznie konstrukcja posiada 26 szczebli, nie tworzą one jednak jednego ciągu 26 kolejnych poziomów wejścia.

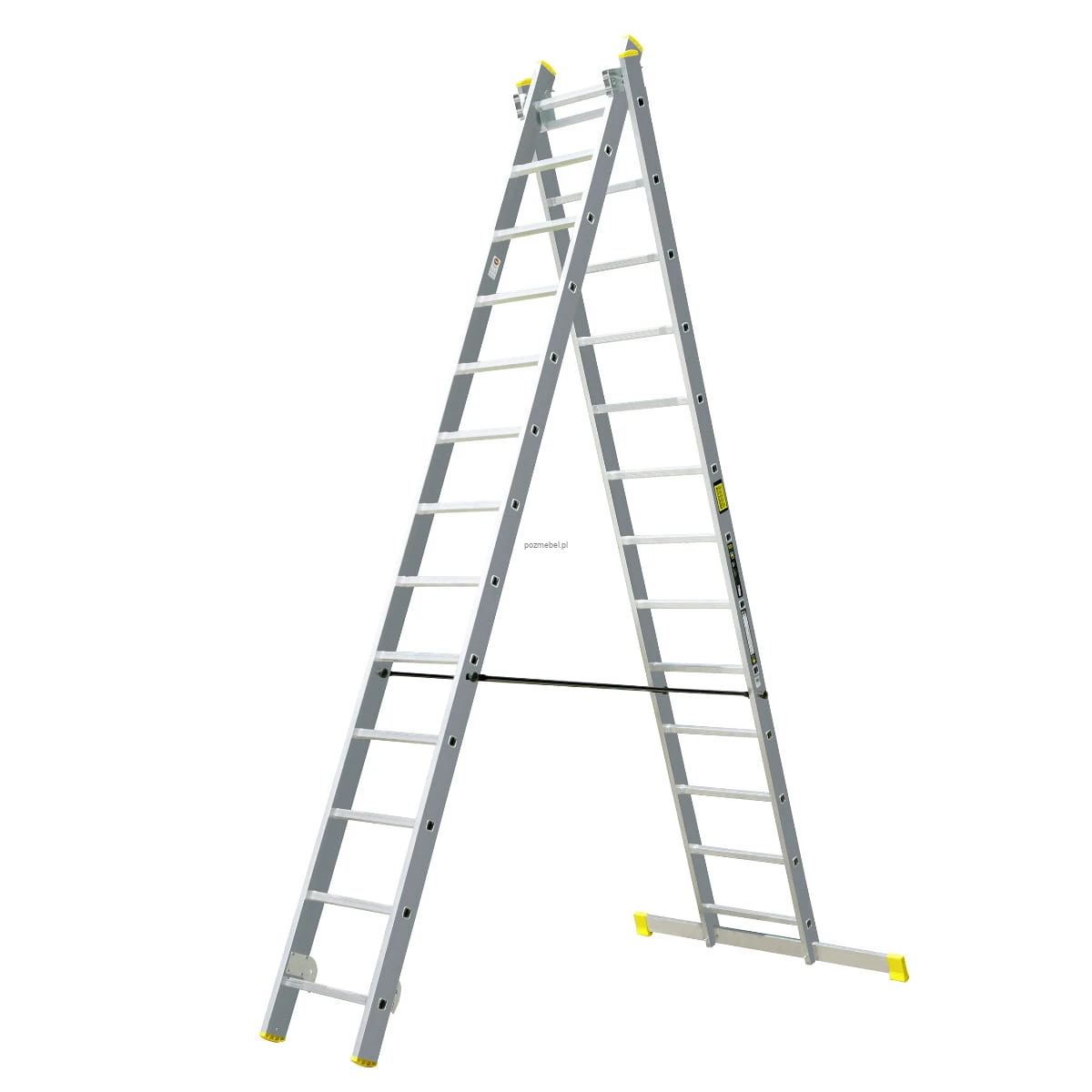

W ustawieniu wolnostojącym oba elementy tworzą konstrukcję zbliżoną kształtem do litery A. Szczeble znajdują się po obu stronach, co pozwala dopasować kierunek wejścia do miejsca wykonywania zadania.

Produkt może być wyszukiwany jako drabina 13-stopniowa, jednak właściwym określeniem technicznym są szczeble. Model nie ma szerokich stopni ani podestu charakterystycznego dla drabin domowych.

Wysoka drabina wolnostojąca z wejściem z obu stron

Podstawowym sposobem użytkowania BS-DW 2x13 jest ustawienie wolnostojące. Konstrukcja nie wymaga wtedy oparcia o ścianę, regał ani inny element budynku.

Takie rozwiązanie sprawdzi się podczas pracy:

• na środku hali lub pomieszczenia,
• przy wolnostojących instalacjach,
• podczas malowania ścian i sufitów,
• przy montażu oświetlenia i wyposażenia,
• w warsztatach oraz magazynach,
• przy budynkach gospodarczych,
• w miejscach bez odpowiedniej powierzchni do oparcia drabiny.

Przed wejściem oba przęsła należy całkowicie rozstawić, a zabezpieczenie przed rozsunięciem musi znajdować się we właściwym położeniu. Pomimo możliwości wejścia z obu stron na drabinie może przebywać jednocześnie tylko jedna osoba.

Wysokość robocza około 4,3 m w ustawieniu wolnostojącym

W ustawieniu zbliżonym do litery A wysokość samej konstrukcji wynosi około 3,3 m, natomiast orientacyjna wysokość robocza około 4,3 m.

Rzeczywisty zasięg zależy od wzrostu użytkownika, zajmowanego szczebla, sposobu rozstawienia oraz rodzaju wykonywanej czynności. Wysokość robocza nie jest równa poziomowi, na którym można bezpiecznie ustawić stopy.

Nie należy zwiększać zasięgu przez wchodzenie na szczeble wyłączone z użytkowania lub nadmierne wychylanie się poza boczne profile. W razie potrzeby trzeba zejść i przestawić konstrukcję.

Możliwość ustawienia jako drabina przystawna

Po wyprostowaniu obu połączonych przęseł BS-DW 2x13 może zostać ustawiona jako drabina przystawna o długości około 5,5 m.

Górna część konstrukcji musi zostać oparta o trwałą, nieruchomą i odporną na nacisk powierzchnię. Nie należy opierać drabiny o szybę, niezabezpieczone drzwi, lekką przegrodę, delikatną rynnę ani niestabilny regał.

Zmiana konfiguracji może odbywać się wyłącznie po zejściu użytkownika na podłoże. Drabiny nie wolno prostować, składać ani przesuwać, gdy znajduje się na niej osoba.

Maksymalna wysokość robocza 6,21 m

Największy zasięg uzyskuje się po ustawieniu konstrukcji pionowo i prawidłowym oparciu jej o stabilną powierzchnię. Maksymalna wysokość robocza modelu wynosi 6,21 m.

Parametr ten określa orientacyjny zasięg osoby korzystającej z drabiny. Rzeczywista wysokość pracy zależy również od wzrostu użytkownika, kąta przystawienia oraz bezpiecznego poziomu wejścia.

Przed wykorzystaniem maksymalnej długości należy sprawdzić przestrzeń nad stanowiskiem, w szczególności przewody elektryczne, oprawy oświetleniowe, gałęzie oraz pozostałe przeszkody.

Wysokość po złożeniu 347,1 cm

Po złożeniu drabina ma 347,1 cm wysokości. Wymiar transportowy przekraczający 3,4 m należy uwzględnić przy wyborze pojazdu i miejsca przechowywania.

Przed przewozem oba przęsła należy całkowicie złożyć oraz zabezpieczyć przed samoczynnym otwarciem. Konstrukcja nie powinna przesuwać się w przestrzeni ładunkowej ani uderzać o pozostałe wyposażenie.

Głębokość drabiny po złożeniu wynosi około 14 cm, co pozwala przechowywać ją przy ścianie lub na odpowiednio dobranych uchwytach.

Szeroki stabilizator 125,4 cm

Jedno z przęseł wyposażono w poprzeczny stabilizator. Pełna szerokość konstrukcji wynosi 125,4 cm, natomiast profil stabilizatora ma wymiar 71,5 × 20 mm.

Stabilizator zwiększa powierzchnię podparcia i pomaga ograniczyć boczne przemieszczanie prawidłowo ustawionej drabiny. Nie zastępuje jednak równego podłoża, właściwego rozstawienia ani sprawnego zabezpieczenia przed rozsunięciem.

Przed wejściem należy sprawdzić jego zamocowanie, stan zakończeń i równomierny kontakt z podłożem. Stabilizator nie powinien wystawać w niezabezpieczony ciąg komunikacyjny.

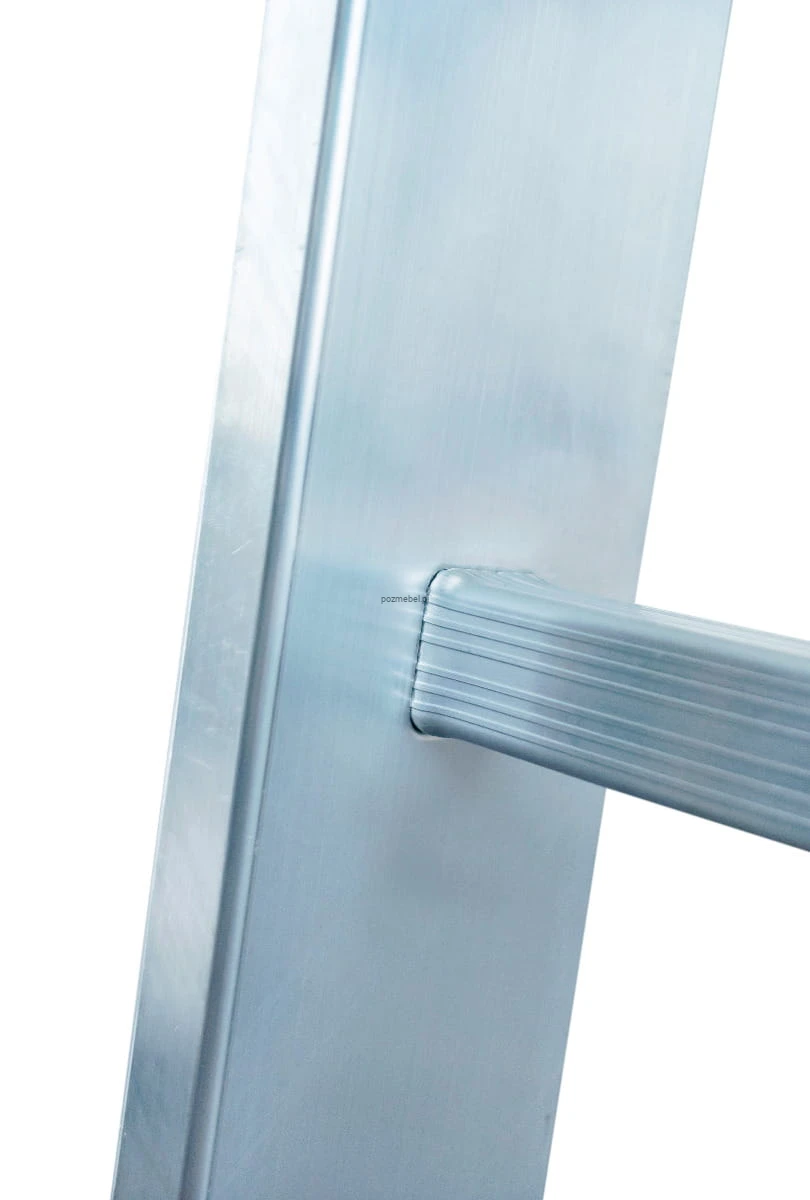

Wzmocnione profile aluminiowe 84 × 25 mm

Oba przęsła wykonano z aluminiowych profili o wymiarach 84 × 25 mm. Średni element ma szerokość 42,7 cm, natomiast szeroki 49,2 cm.

Przed każdym zastosowaniem należy sprawdzić profile pod kątem skrzywień, wgnieceń, pęknięć oraz uszkodzeń w miejscach połączenia ze szczeblami.

Drabiny z uszkodzonymi profilami nie należy samodzielnie prostować, spawać ani modyfikować. Nieprawidłowa naprawa może zmienić parametry całej konstrukcji.

Zabezpieczenie przed rozsunięciem

W ustawieniu wolnostojącym oba przęsła są utrzymywane we właściwym położeniu przez zabezpieczenie ograniczające ich niekontrolowane rozsunięcie.

Przed rozpoczęciem pracy należy upewnić się, że element jest kompletny, nieuszkodzony i prawidłowo zamocowany. Nie należy zastępować go przypadkowym sznurkiem, przewodem ani innym rozwiązaniem nieprzewidzianym przez producenta.

Przęseł nie można rozłączyć i wykorzystywać jako dwóch niezależnych drabin. Model powinien pracować jako kompletna konstrukcja wolnostojąca albo kompletna drabina przystawna.

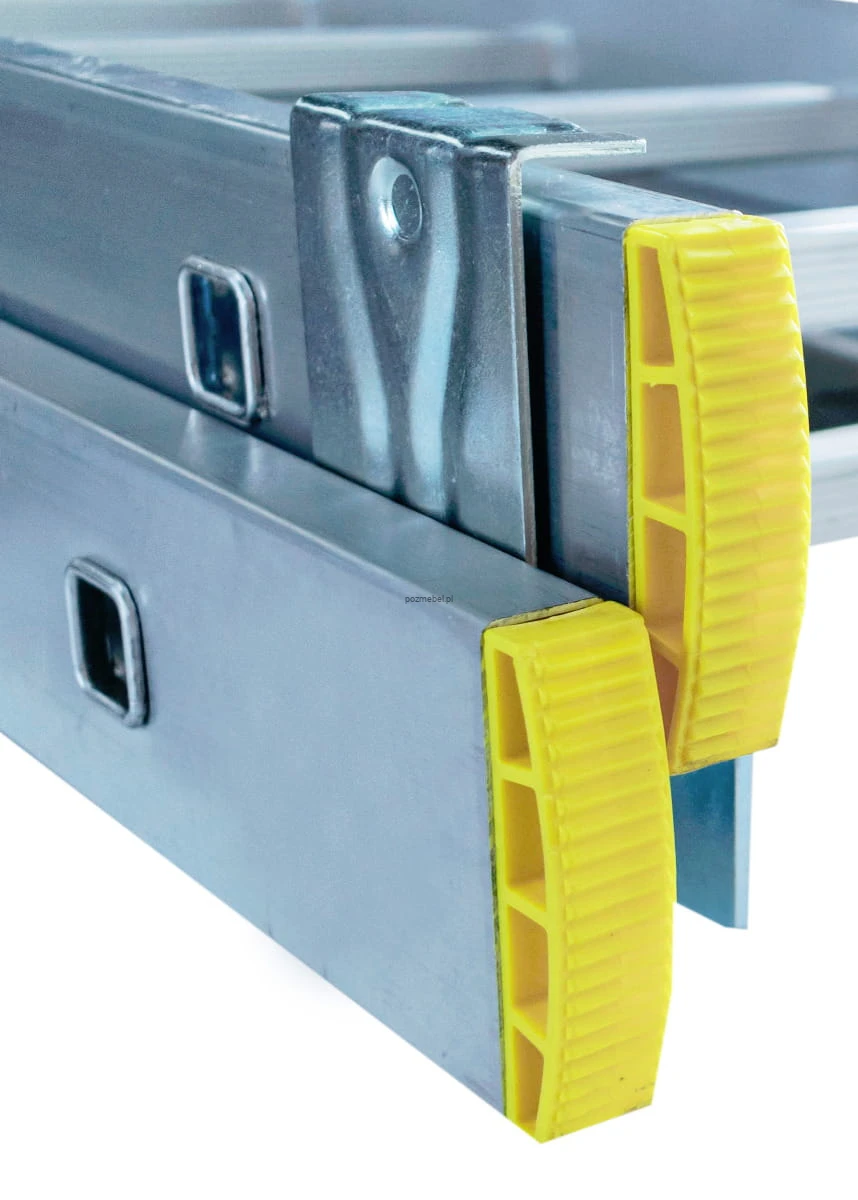

Antypoślizgowe szczeble i stopki

Powierzchnie szczebli pomagają zwiększyć przyczepność obuwia podczas wchodzenia i schodzenia. Plastikowe stopki przy podstawie wspierają natomiast przyczepność do prawidłowo przygotowanego podłoża.

Przed użyciem należy usunąć ze szczebli oraz stopek wodę, olej, smar, farbę, błoto i pozostałe zabrudzenia. Zalecane jest stosowanie zamkniętego obuwia roboczego z czystą i suchą podeszwą.

Elementy antypoślizgowe nie zastępują właściwego rozstawienia, stabilnego podłoża ani zachowania ostrożności.

Masa 20,38 kg i nośność 150 kg

BS-DW 2x13 waży 20,38 kg. Ze względu na masę oraz długość konstrukcji jej przenoszenie i rozstawianie może wymagać pomocy drugiej osoby, zwłaszcza w ograniczonej przestrzeni.

Maksymalne dopuszczalne obciążenie wynosi 150 kg. Wartość obejmuje łączną masę użytkownika, jego odzieży, obuwia, narzędzi i przenoszonych materiałów.

Nośność dotyczy całej konstrukcji, a nie każdego przęsła osobno. Na drabinie może znajdować się jednocześnie tylko jedna osoba.

Zastosowanie drabiny BS-DW 2x13

Duża wysokość robocza i dwa sposoby ustawienia pozwalają wykorzystać model podczas:

• prac budowlanych i wykończeniowych,
• malowania wysokich ścian oraz sufitów,
• konserwowania elewacji,
• montowania oświetlenia, kamer i czujników,
• obsługi instalacji w halach,
• prac przy wysokich regałach,
• konserwowania budynków gospodarczych,
• wybranych prac przy drzewach i zadaszeniach.

Aluminium przewodzi prąd, dlatego konstrukcji nie należy używać w pobliżu czynnych, niezabezpieczonych instalacji elektrycznych.

BS-DW 2x13 a BS-DW 2x12

Model 2x13 ma po jednym szczeblu więcej na każdym przęśle i zapewnia większą wysokość roboczą.

• BS-DW 2x12: wysokość po złożeniu 321,1 cm, wysokość robocza 5,72 m i masa 19,6 kg.
• BS-DW 2x13: wysokość po złożeniu 347,1 cm, wysokość robocza 6,21 m i masa 20,38 kg.

Wariant 2x13 jest dłuższy po złożeniu o 26 cm, cięższy o 0,78 kg i oferuje około 49 cm większą wysokość roboczą. Model 2x12 będzie bardziej poręczny, jeżeli zasięg 5,72 m jest wystarczający.

BS-DW 2x13 a BS-DW 2x14

Model 2x14 posiada po jednym szczeblu więcej na każdym przęśle i jest przeznaczony do prac wymagających jeszcze większego zasięgu.

• BS-DW 2x13: wysokość po złożeniu 347,1 cm i wysokość robocza 6,21 m.
• BS-DW 2x14: wysokość po złożeniu 373,1 cm i wysokość robocza 6,70 m.

Wariant 2x14 jest dłuższy po złożeniu o 26 cm i zapewnia około 49 cm większą wysokość roboczą. BS-DW 2x13 będzie korzystniejsza, gdy zasięg przekraczający 6 m jest wystarczający, a ważniejszy pozostaje krótszy wymiar transportowy.

Sprawdź pozostałe drabiny wolnostojące

Dobierając model do stanowiska, należy porównać wysokość roboczą, liczbę szczebli, masę oraz wymiar po złożeniu. Pozostałe drabiny wolnostojące obejmują krótsze i wyższe konstrukcje dwustronne przeznaczone do różnych zastosowań.

Zasady bezpiecznego użytkowania

• Drabinę należy ustawiać na twardym, równym i suchym podłożu.
• Przed wejściem trzeba sprawdzić profile, szczeble, stabilizator, stopki i zabezpieczenie przed rozsunięciem.
• Wybrana konfiguracja musi być całkowicie rozstawiona i prawidłowo zabezpieczona.
• Na drabinie może znajdować się jednocześnie tylko jedna osoba.
• Maksymalne obciążenie całej konstrukcji wynosi 150 kg.
• Nie należy przechodzić przez szczyt z jednego przęsła na drugie.
• Drabiny nie wolno przesuwać ani zmieniać jej ustawienia, gdy znajduje się na niej użytkownik.
• Konstrukcji nie należy ustawiać na paletach, skrzyniach ani innych podwyższeniach.
• Aluminium przewodzi prąd.
• Nie należy pracować podczas silnego wiatru, opadów, burzy ani oblodzenia.

Dane techniczne drabiny BS-DW 2x13

• Producent: Metalkas S.A.
• Marka: Bayersystem
• Model: BS-DW 2x13
• Kod produktu: 8.08.02-008
• Rodzaj: drabina aluminiowa przemysłowa
• Typ: drabina dwustronna
• Konstrukcja: dwuelementowa i rozkładana
• Liczba elementów: 2
• Liczba szczebli: 2 × 13
• Łączna liczba szczebli: 26
• Materiał: aluminium
• Kolor: metaliczny – aluminium niemalowane
• Maksymalne obciążenie: 150 kg
• Maksymalna wysokość robocza: 6,21 m
• Orientacyjna wysokość robocza wolnostojąca: około 4,3 m
• Orientacyjna wysokość konstrukcji wolnostojącej: około 3,3 m
• Długość po ustawieniu pionowym: około 5,5 m
• Wysokość po złożeniu: 347,1 cm
• Głębokość po złożeniu: około 14 cm
• Szerokość: 125,4 cm
• Waga: 20,38 kg
• Profile przęseł: 84 × 25 mm
• Profil stabilizatora: 71,5 × 20 mm
• Szerokość średniego przęsła: 42,7 cm
• Szerokość szerokiego przęsła: 49,2 cm
• Ustawienie wolnostojące: tak
• Ustawienie przystawne: tak
• Możliwość rozłącznego używania przęseł: nie
• Wejście z obu stron: tak
• Stabilizator: tak
• Zabezpieczenie przed rozsunięciem: tak
• Podest: nie
• Szczeble: antypoślizgowe
• Stopki: plastikowe i antypoślizgowe
• Klasa zastosowania: profesjonalna
• Norma: EN 131
• Certyfikat: TÜV
• Gwarancja: 5 lat

Najważniejsze cechy

• dwa połączone przęsła po 13 szczebli,
• dwustronne wejście w ustawieniu wolnostojącym,
• możliwość ustawienia bez opierania o ścianę,
• dodatkowa funkcja wysokiej drabiny przystawnej,
• maksymalna wysokość robocza 6,21 m,
• orientacyjna wysokość robocza wolnostojąca około 4,3 m,
• wysokość po złożeniu 347,1 cm,
• maksymalne obciążenie 150 kg,
• stabilizator o szerokości 125,4 cm,
• profile aluminiowe 84 × 25 mm,
• antypoślizgowe szczeble i stopki,
• masa konstrukcji 20,38 kg,
• zgodność z EN 131,
• certyfikat TÜV,
• 5-letnia gwarancja.

FAQ – drabina BS-DW 2x13

Ile szczebli ma drabina BS-DW 2x13?

Każde z dwóch przęseł posiada 13 szczebli. Łącznie oba elementy mają 26 szczebli.

Czy drabina może stać bez podparcia?

Tak. Model można rozstawić jako konstrukcję wolnostojącą w kształcie zbliżonym do litery A.

Czy można wchodzić z obu stron?

Tak. Szczeble znajdują się na obu przęsłach, ale z drabiny może korzystać jednocześnie tylko jedna osoba.

Czy BS-DW 2x13 może być używana jako drabina przystawna?

Tak. Oba przęsła można wyprostować i oprzeć całą konstrukcję o trwałą, stabilną powierzchnię.

Czy można rozłączyć przęsła?

Nie. Producent nie przewiduje wykorzystywania elementów jako dwóch oddzielnych drabin.

Jaka jest maksymalna wysokość robocza?

Maksymalna wysokość robocza wynosi 6,21 m.

Jaka jest wysokość robocza wolnostojąca?

Orientacyjna wysokość robocza w ustawieniu wolnostojącym wynosi około 4,3 m.

Jaka jest wysokość po złożeniu?

Wysokość transportowa konstrukcji wynosi 347,1 cm.

Ile waży BS-DW 2x13?

Masa całej drabiny wynosi 20,38 kg.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie całej konstrukcji wynosi 150 kg wraz z użytkownikiem, narzędziami i materiałami.

Czy drabina posiada stabilizator?

Tak. Konstrukcja ma poprzeczny stabilizator o szerokości całkowitej 125,4 cm.

Czy drabina posiada podest?

Nie. Jest to drabina szczeblowa bez podestu roboczego.

Czy spełnia normę EN 131?

Tak. Producent potwierdza zgodność modelu z normą EN 131.

Czy posiada certyfikat TÜV?

Tak. Certyfikat TÜV jest dostępny w dokumentacji producenta.

Ile wynosi gwarancja?

Drabina jest objęta 5-letnią gwarancją producenta.
