Drabina aluminiowa przemysłowa wielofunkcyjna BS-DW 3x13 150 kg Bayersystem

Drabina aluminiowa przemysłowa BS-DW 3x13 150 kg

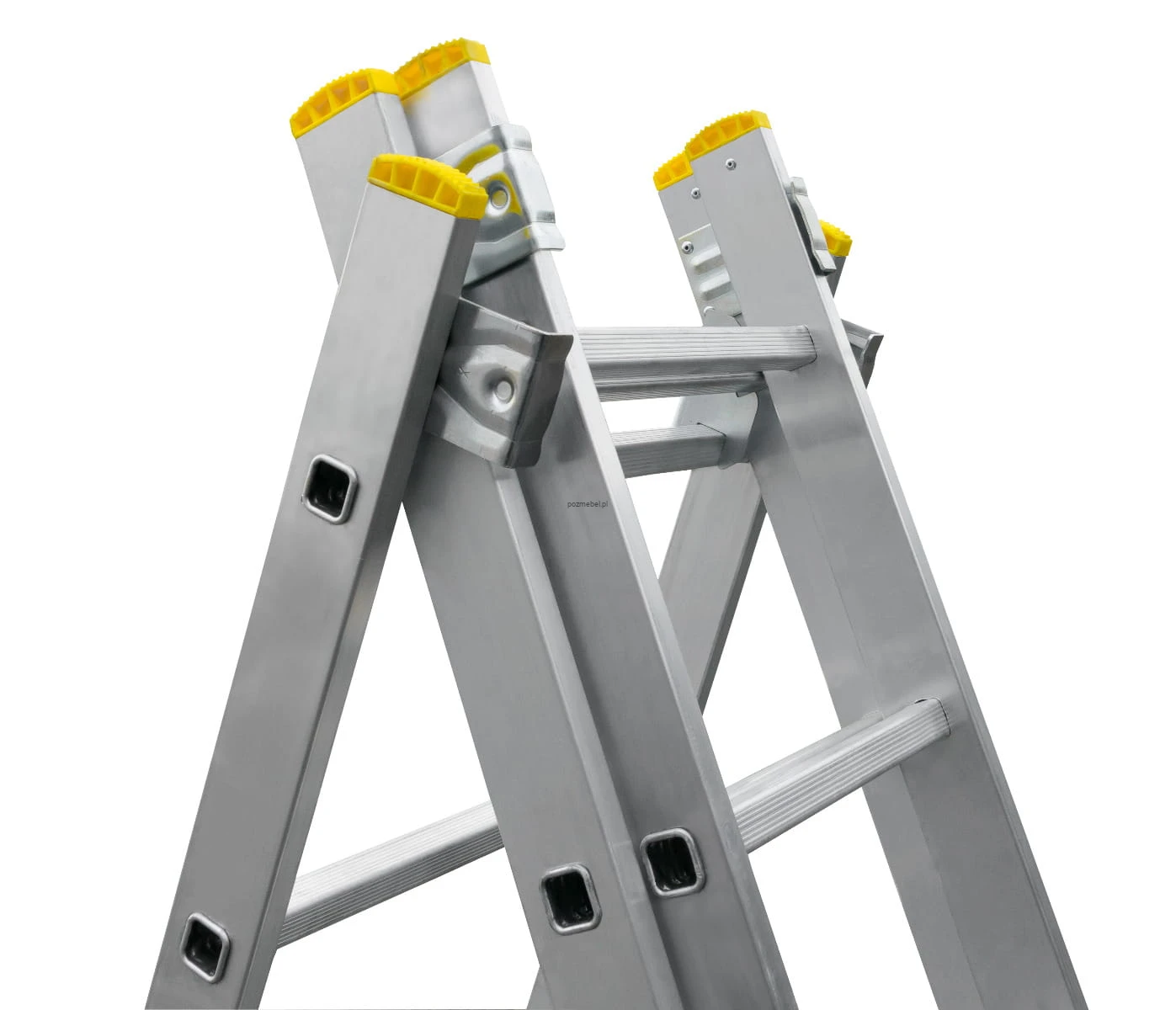

Drabina aluminiowa Bayersystem BS-DW 3x13 to profesjonalna, trzyelementowa konstrukcja wielofunkcyjna przeznaczona do prac wykonywanych na różnych wysokościach. Składa się z trzech aluminiowych segmentów wyposażonych w 13 szczebli każdy. Maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg.

W zależności od warunków stanowiska model może zostać ustawiony jako drabina wolnostojąca, wysoka konstrukcja wolnostojąca z wysuniętym segmentem albo drabina przystawna. Trzeci element można także wyjąć i wykorzystać jako oddzielną drabinę przystawną.

Producentem konstrukcji jest firma Metalkas, natomiast produkt oferowany jest pod marką Bayersystem.

Trzy segmenty po 13 szczebli

Oznaczenie 3x13 informuje, że drabina składa się z trzech segmentów wyposażonych w 13 szczebli każdy. Łącznie wszystkie elementy konstrukcji mają 39 szczebli.

Nie oznacza to jednego ciągu 39 kolejnych poziomów wejścia. W ustawieniach wysuwanych segmenty częściowo zachodzą na siebie, natomiast w konfiguracji wolnostojącej dwa elementy tworzą podstawę zbliżoną kształtem do litery A.

BS-DW 3x13 może pracować jako:

• dwustronna drabina wolnostojąca,
• drabina wolnostojąca z wysuniętym trzecim segmentem,
• trzyelementowa drabina przystawna,
• krótsza drabina przystawna,
• pojedynczy segment wykorzystywany oddzielnie.

Maksymalna wysokość robocza 8,15 m

Po pełnym rozłożeniu w konfiguracji przystawnej drabina zapewnia maksymalną wysokość roboczą 8,15 m. Schemat producenta wskazuje maksymalną długość konstrukcji wynoszącą około 7,5 m.

Wysokość robocza określa orientacyjny zasięg użytkownika. Nie jest równa poziomowi, na którym można bezpiecznie postawić stopy. Rzeczywisty zasięg zależy między innymi od wzrostu użytkownika, kąta ustawienia drabiny, dopuszczalnego poziomu wejścia oraz rodzaju wykonywanej czynności.

Przed pełnym rozłożeniem należy sprawdzić przestrzeń nad stanowiskiem. Szczególną uwagę trzeba zwrócić na przewody elektryczne, instalacje, oprawy oświetleniowe, konstrukcje budynku oraz gałęzie.

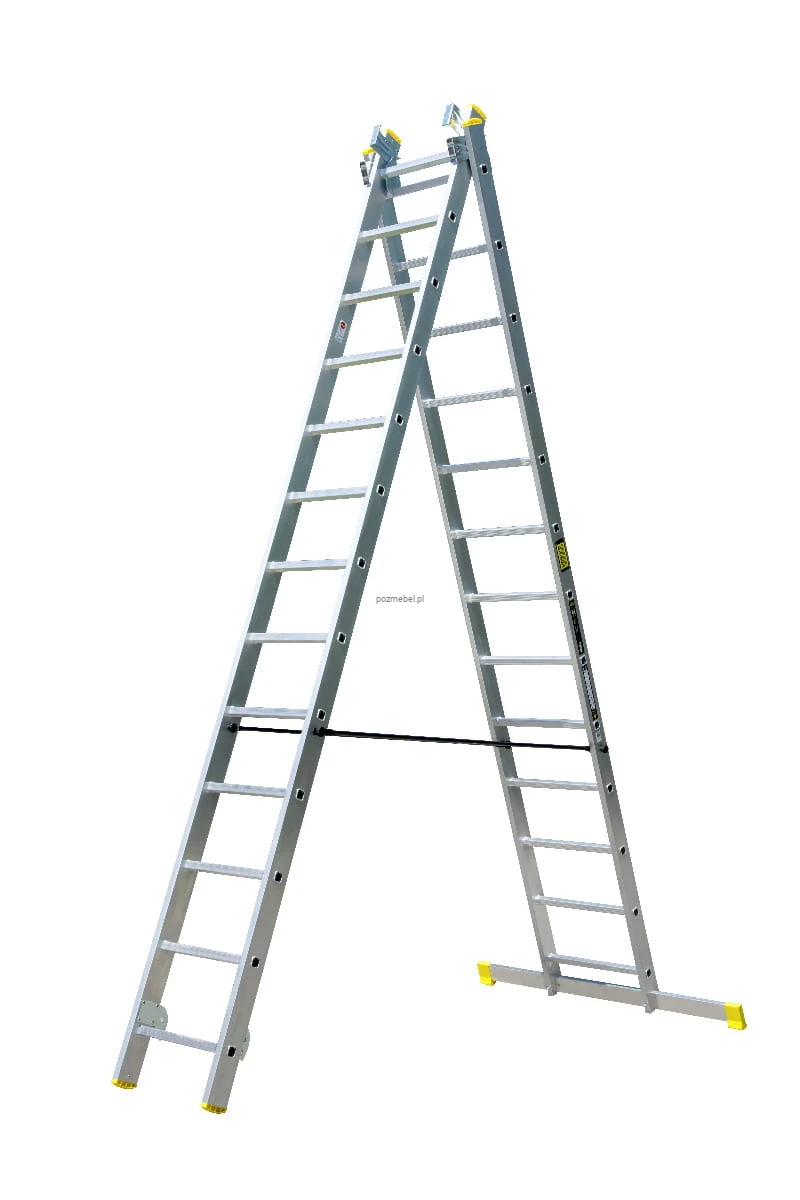

Drabina wolnostojąca do pracy bez podparcia

Dwa podstawowe segmenty można rozstawić w układzie zbliżonym do litery A. Konstrukcja nie wymaga wtedy opierania o ścianę, regał ani inny element obiektu.

Takie ustawienie sprawdzi się między innymi podczas:

• pracy na środku hali lub pomieszczenia,
• montowania wyposażenia pod stropem,
• obsługi wolnostojących instalacji,
• malowania ścian i sufitów,
• prac przy konstrukcjach stalowych,
• konserwowania budynków gospodarczych,
• prac przy wysokich regałach.

W podstawowej konfiguracji wolnostojącej szczeble znajdują się po obu stronach. Na drabinie może jednak przebywać jednocześnie tylko jedna osoba. Nie należy przechodzić bezpośrednio przez szczyt konstrukcji.

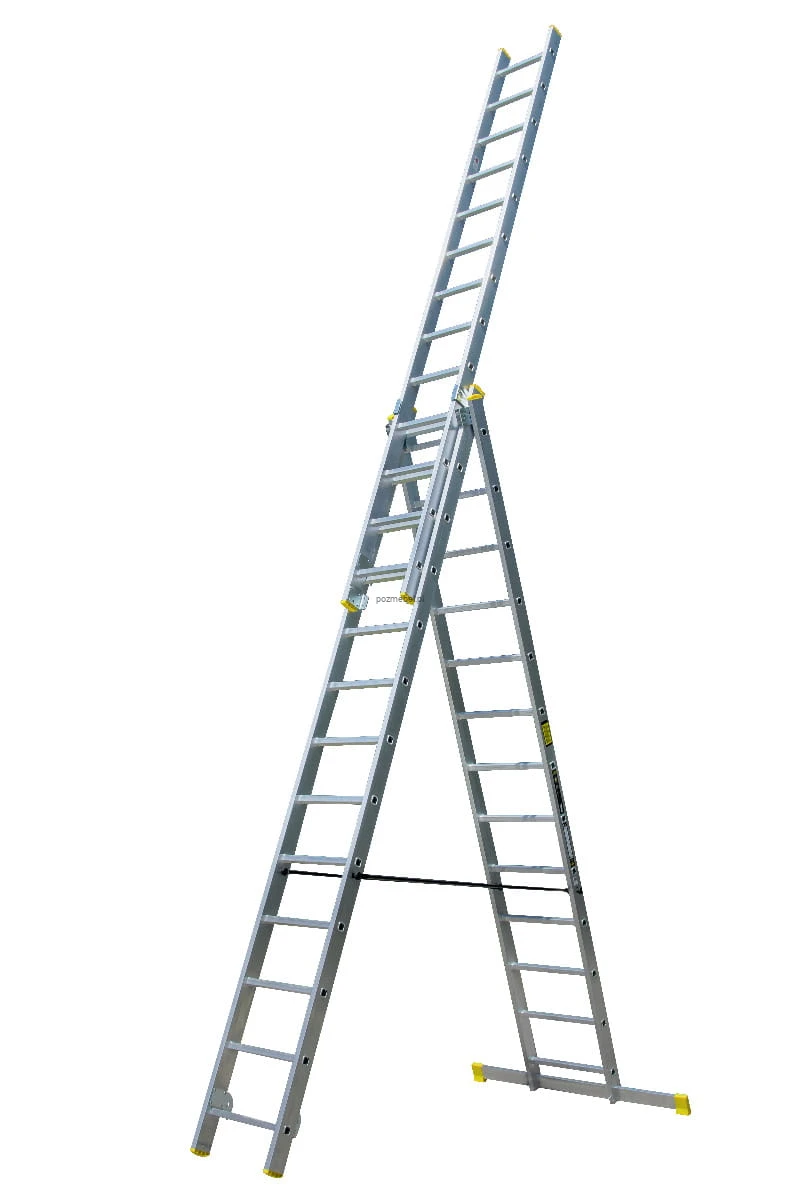

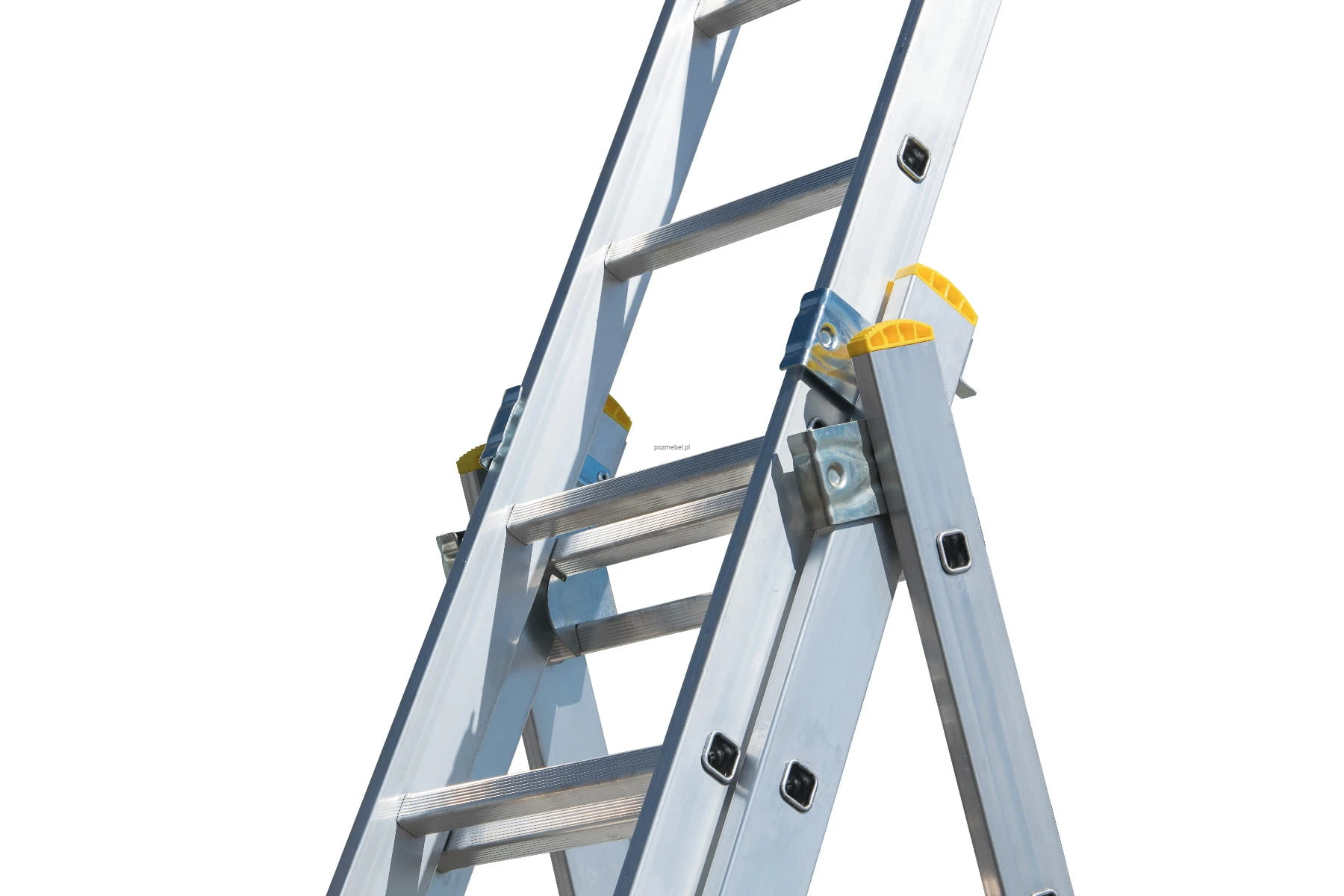

Wysokie ustawienie wolnostojące z wysuniętym segmentem

Trzeci segment można wysunąć ponad dwa elementy tworzące podstawę wolnostojącą. Pozwala to zwiększyć zasięg bez konieczności opierania całej konstrukcji o ścianę.

Schemat producenta wskazuje dla tej konfiguracji wysokość konstrukcji około 5,2 m oraz orientacyjną wysokość roboczą około 6,2 m.

Przed wysunięciem segmentu należy sprawdzić:

• prawidłowe rozstawienie podstawy,
• stan stabilizatora,
• działanie prowadnic i blokad,
• zabezpieczenie przed rozsunięciem,
• brak przeszkód ponad drabiną,
• twardość i równość podłoża.

Położenia segmentów nie wolno zmieniać, gdy użytkownik znajduje się na drabinie.

Możliwość ustawienia jako drabina przystawna

Po wyprostowaniu i prawidłowym zablokowaniu segmentów model może być wykorzystywany jako wysoka drabina przystawna. Górna część konstrukcji musi zostać oparta o trwałą, nieruchomą i odporną na nacisk powierzchnię.

Drabiny nie należy opierać o:

• szyby i przeszklenia,
• niezabezpieczone drzwi,
• lekkie płyty lub przegrody,
• delikatne rynny,
• niezakotwione regały,
• elementy mogące przesunąć się pod naciskiem.

Przed wejściem należy sprawdzić kąt ustawienia, stabilność górnego oparcia oraz zablokowanie wszystkich wykorzystywanych segmentów.

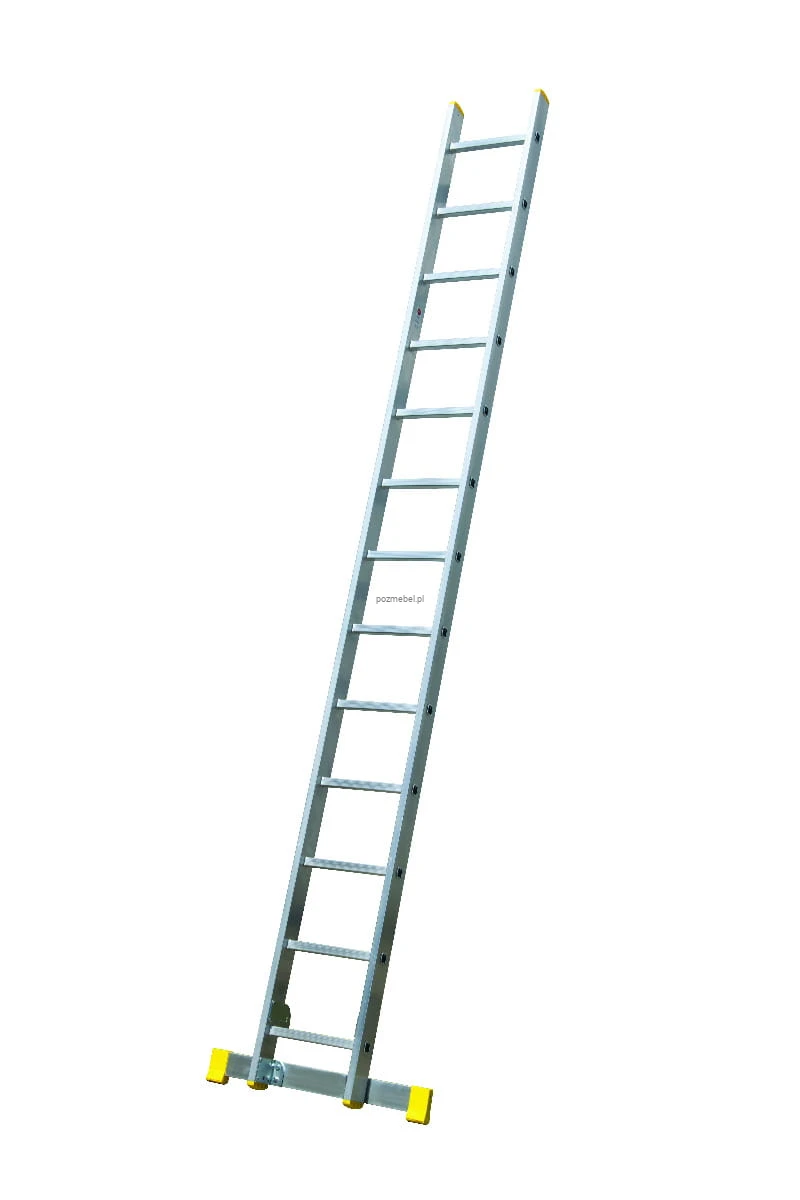

Odłączany segment jako osobna drabina

Trzeci element można wyjąć i wykorzystać jako niezależną drabinę przystawną. Rozwiązanie przydaje się podczas prac wykonywanych na mniejszych wysokościach, gdy rozstawienie kompletnej konstrukcji 3x13 nie jest konieczne.

Oddzielny segment jest łatwiejszy do przenoszenia i ustawienia w pomieszczeniu o ograniczonej przestrzeni. Nadal wymaga jednak trwałego punktu oparcia i nie może pracować jako samodzielna drabina wolnostojąca.

Demontaż oraz ponowne zamontowanie segmentu należy przeprowadzać zgodnie z instrukcją producenta.

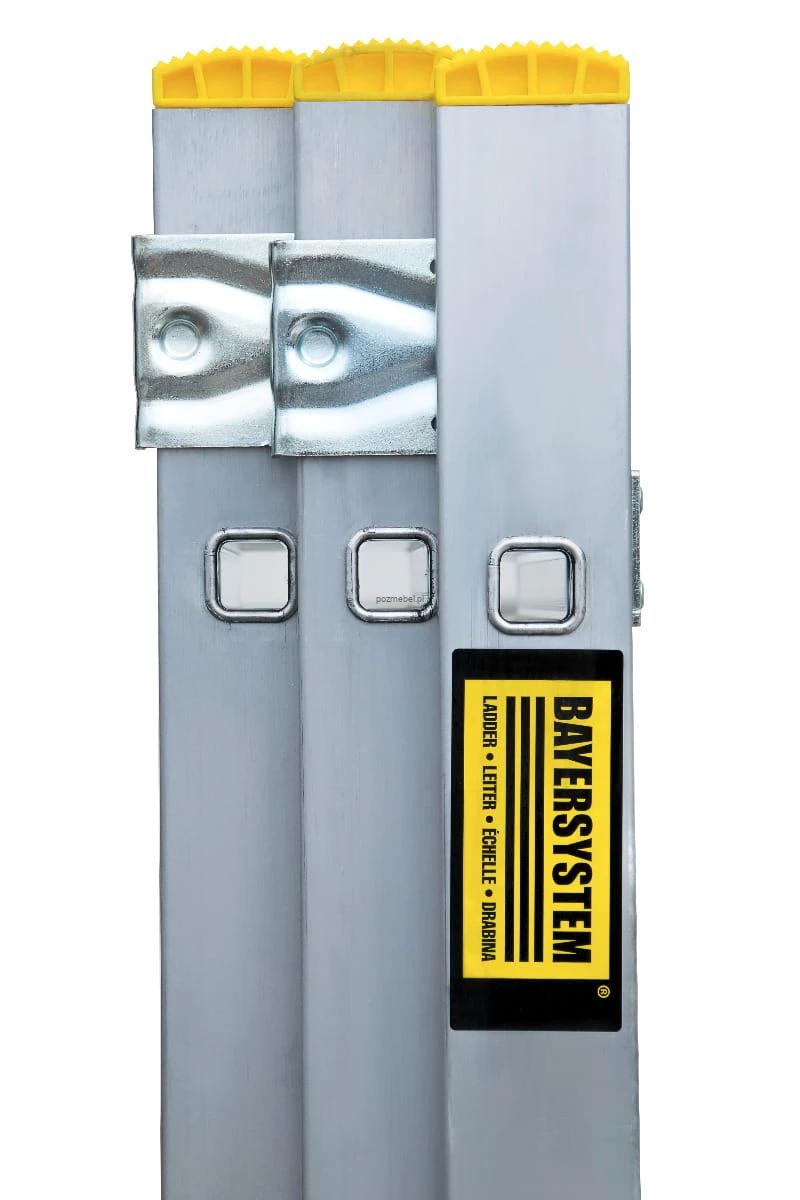

Wysokość po złożeniu 347,1 cm

Po całkowitym zsunięciu segmentów drabina ma 347,1 cm wysokości. Wymiar transportowy przekraczający 3,4 m trzeba uwzględnić przy wyborze pojazdu, miejsca przechowywania oraz sposobu mocowania.

Głębokość złożonej konstrukcji wynosi około 19,6 cm, natomiast szerokość wraz ze stabilizatorem 125,4 cm.

Przed transportem wszystkie segmenty należy zsunąć i zabezpieczyć przed przemieszczaniem. Drabina nie powinna przesuwać się w przestrzeni ładunkowej ani uderzać o inne wyposażenie.

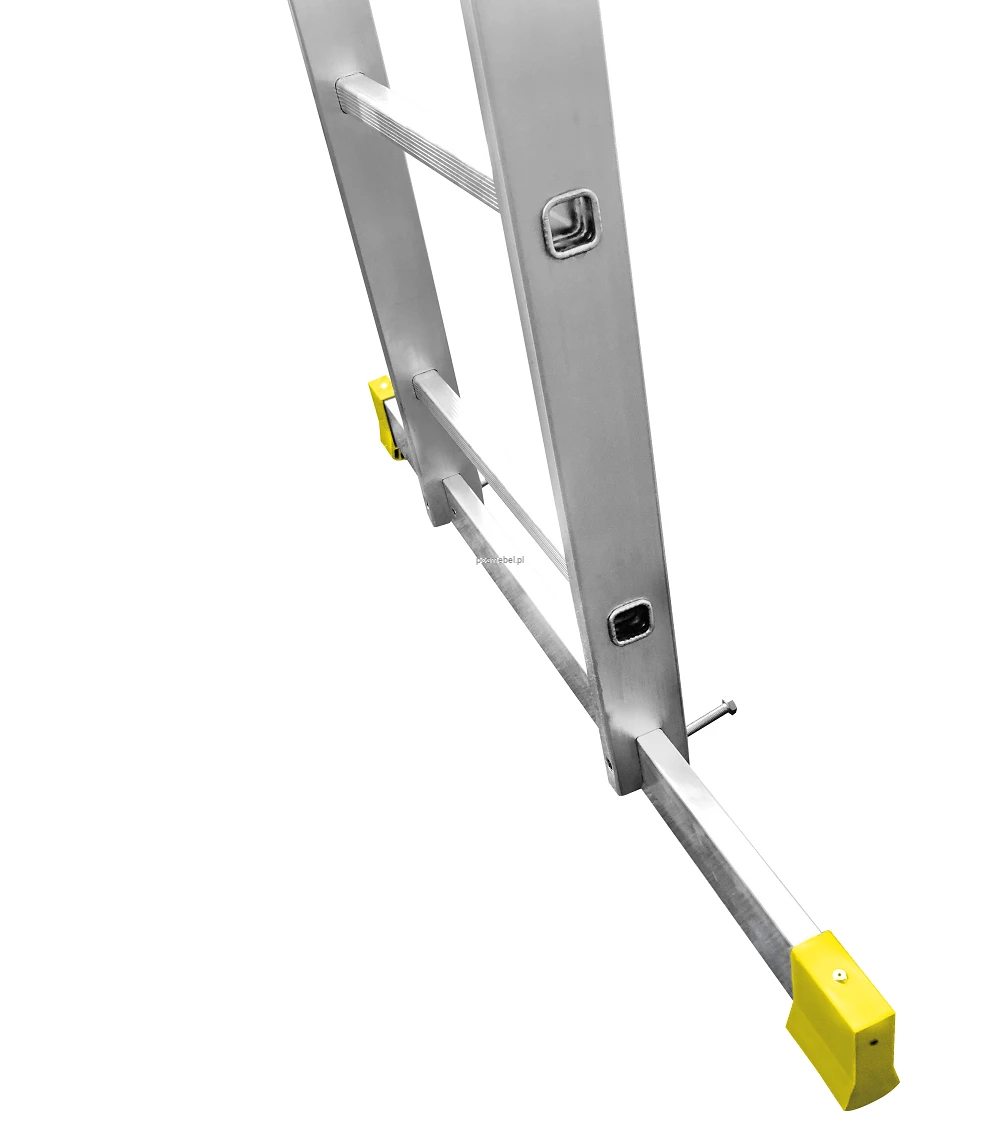

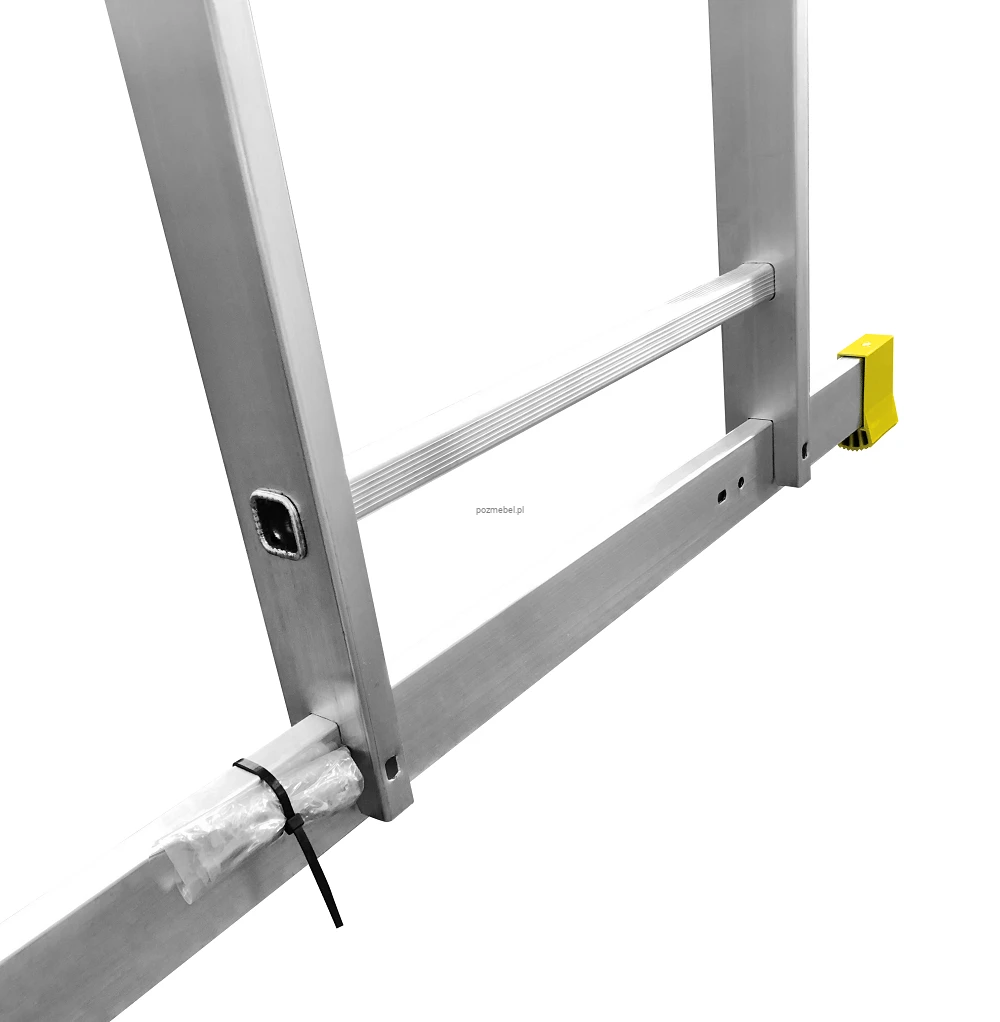

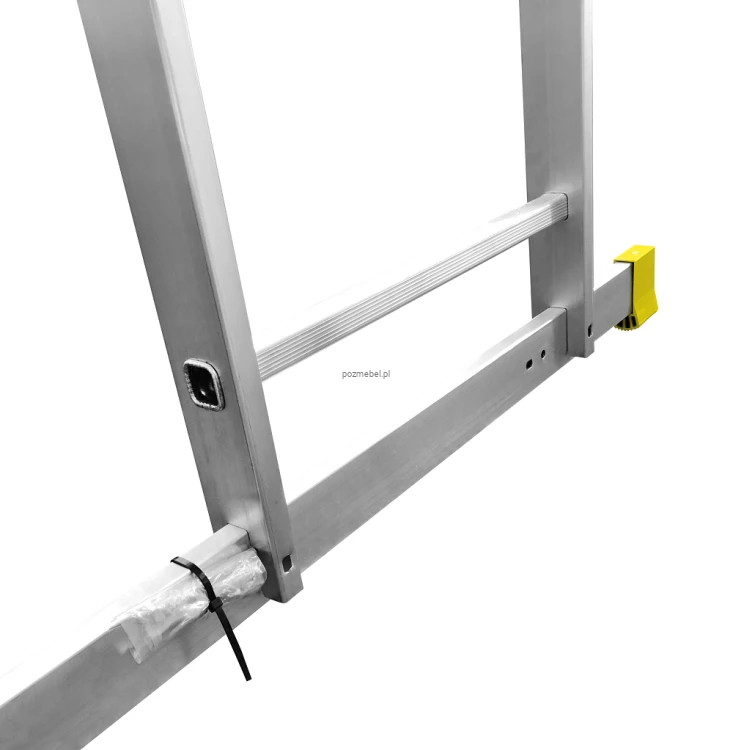

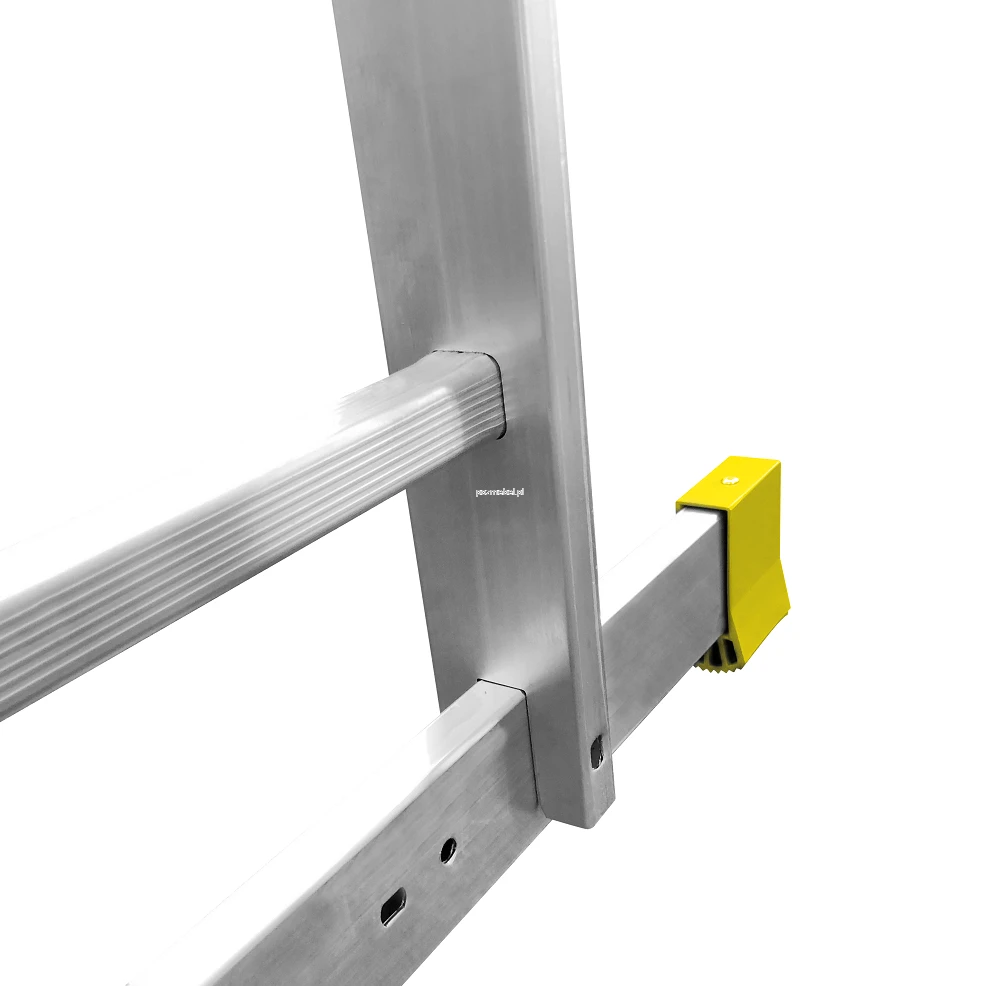

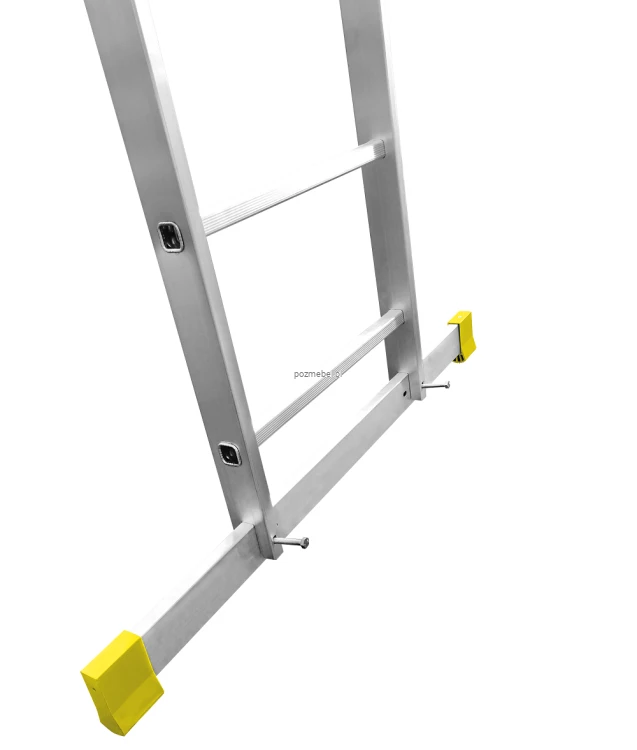

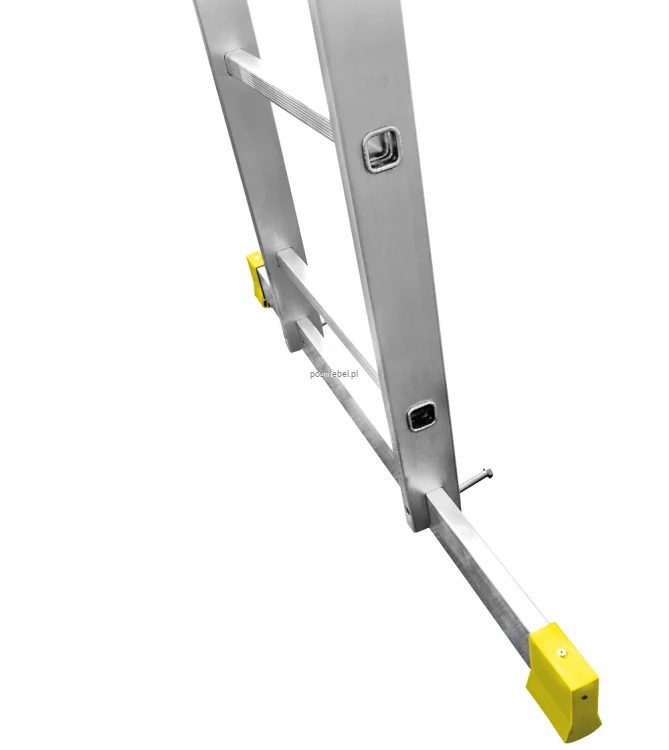

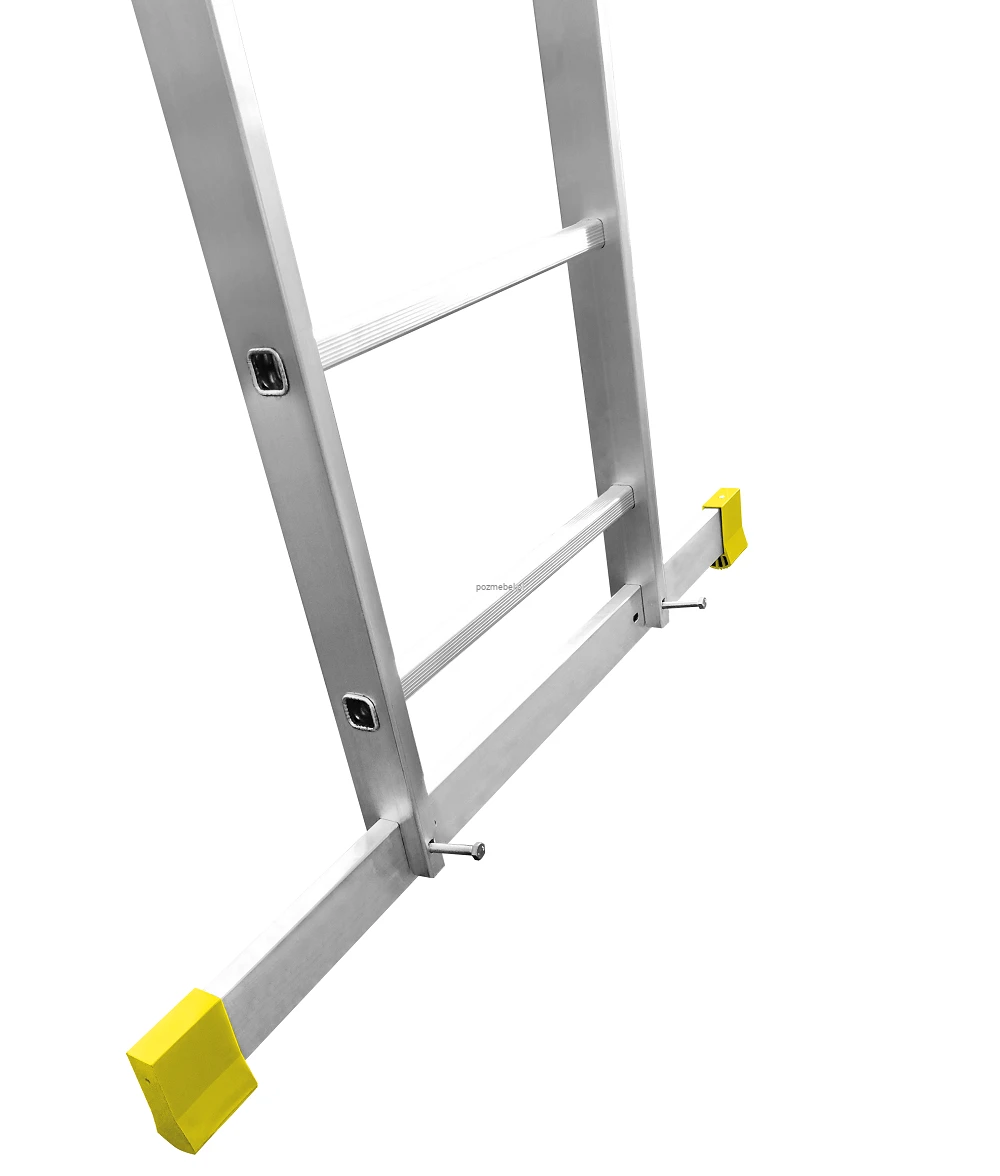

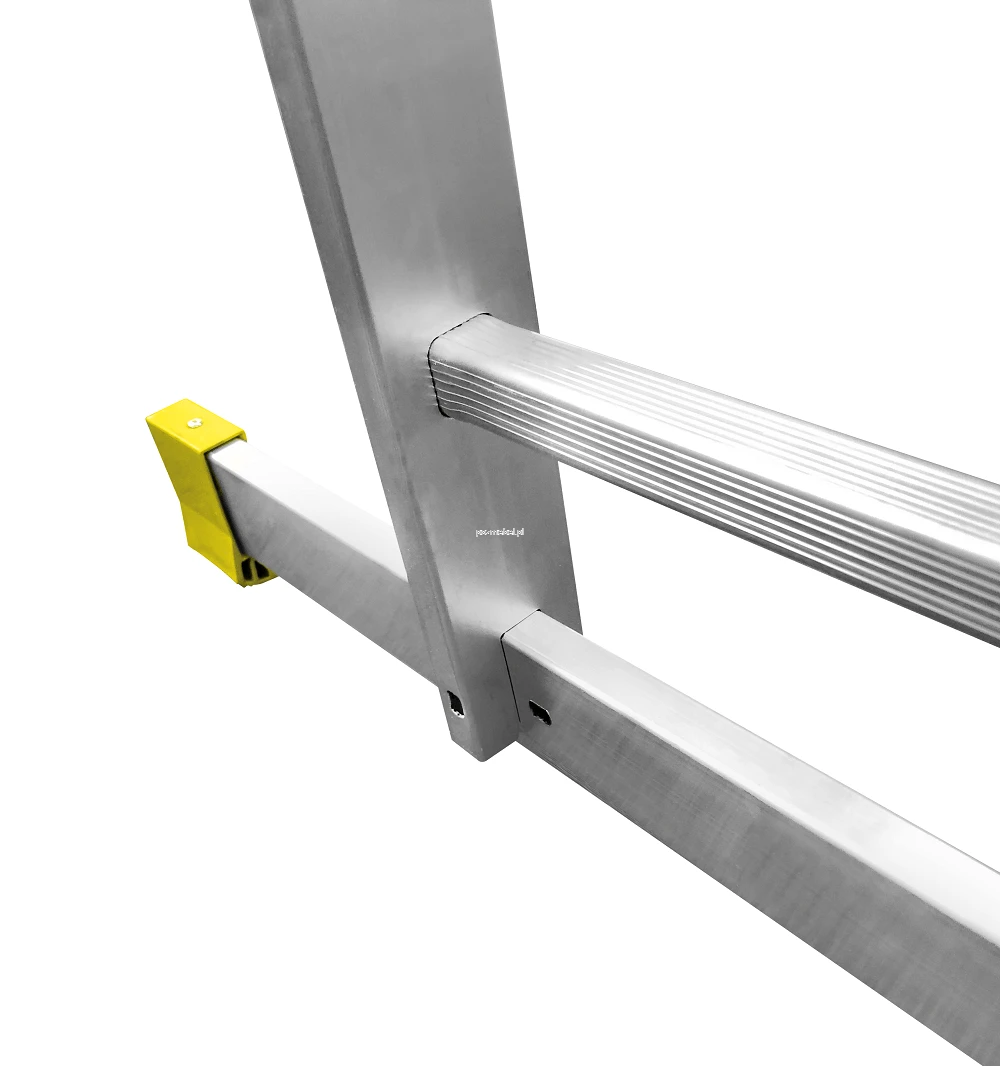

Stabilizator o szerokości 125,4 cm

Jedną z podstaw wyposażono w szeroki stabilizator zwiększający powierzchnię podparcia. Pełna szerokość konstrukcji wynosi 125,4 cm.

Stabilizator pomaga ograniczyć boczne przemieszczanie prawidłowo ustawionej drabiny. Nie zastępuje jednak twardego i równego podłoża, prawidłowego kąta ustawienia ani sprawnych blokad.

Przed wejściem należy sprawdzić zamocowanie stabilizatora, stan plastikowych zakończeń oraz równomierne przyleganie do podłoża.

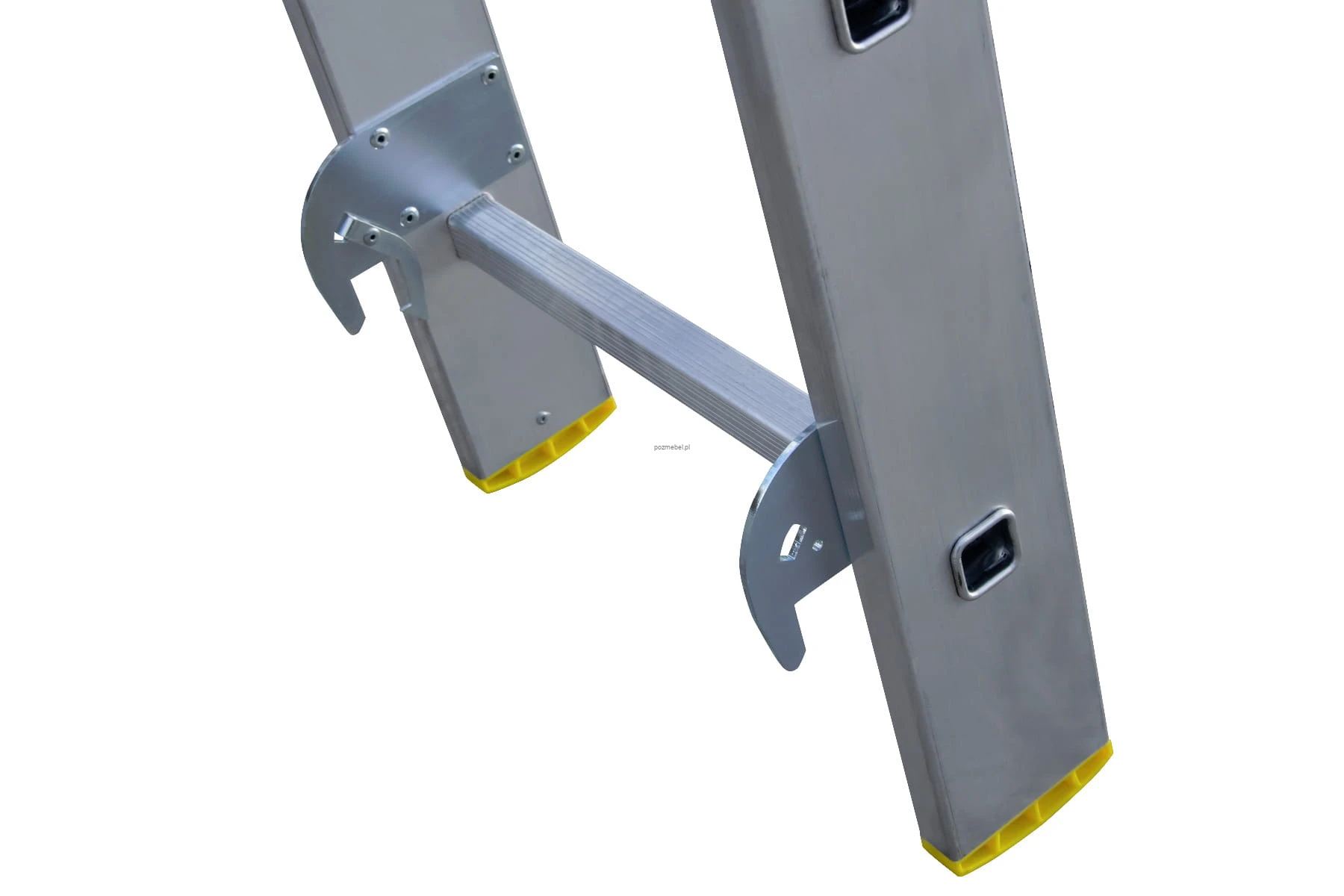

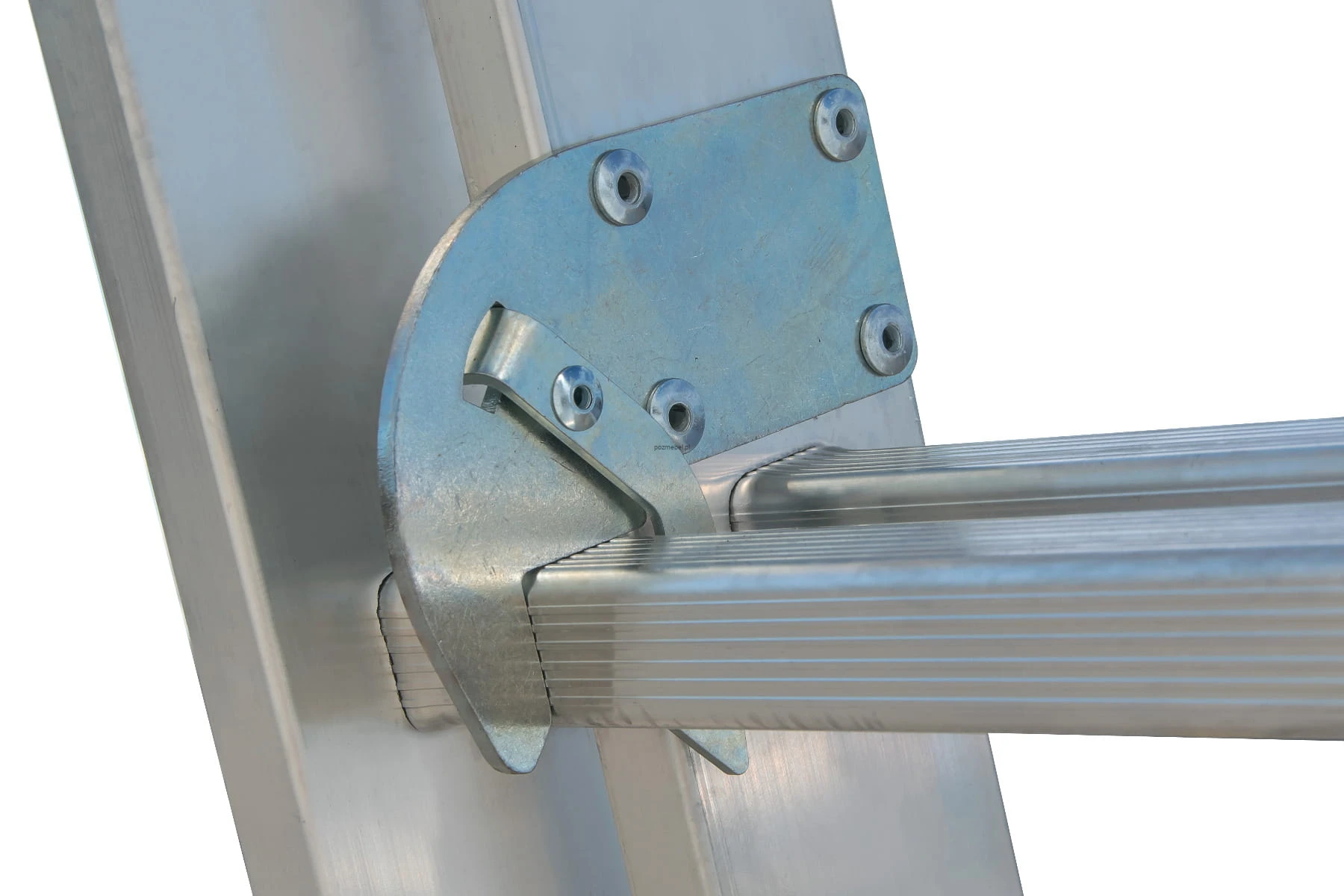

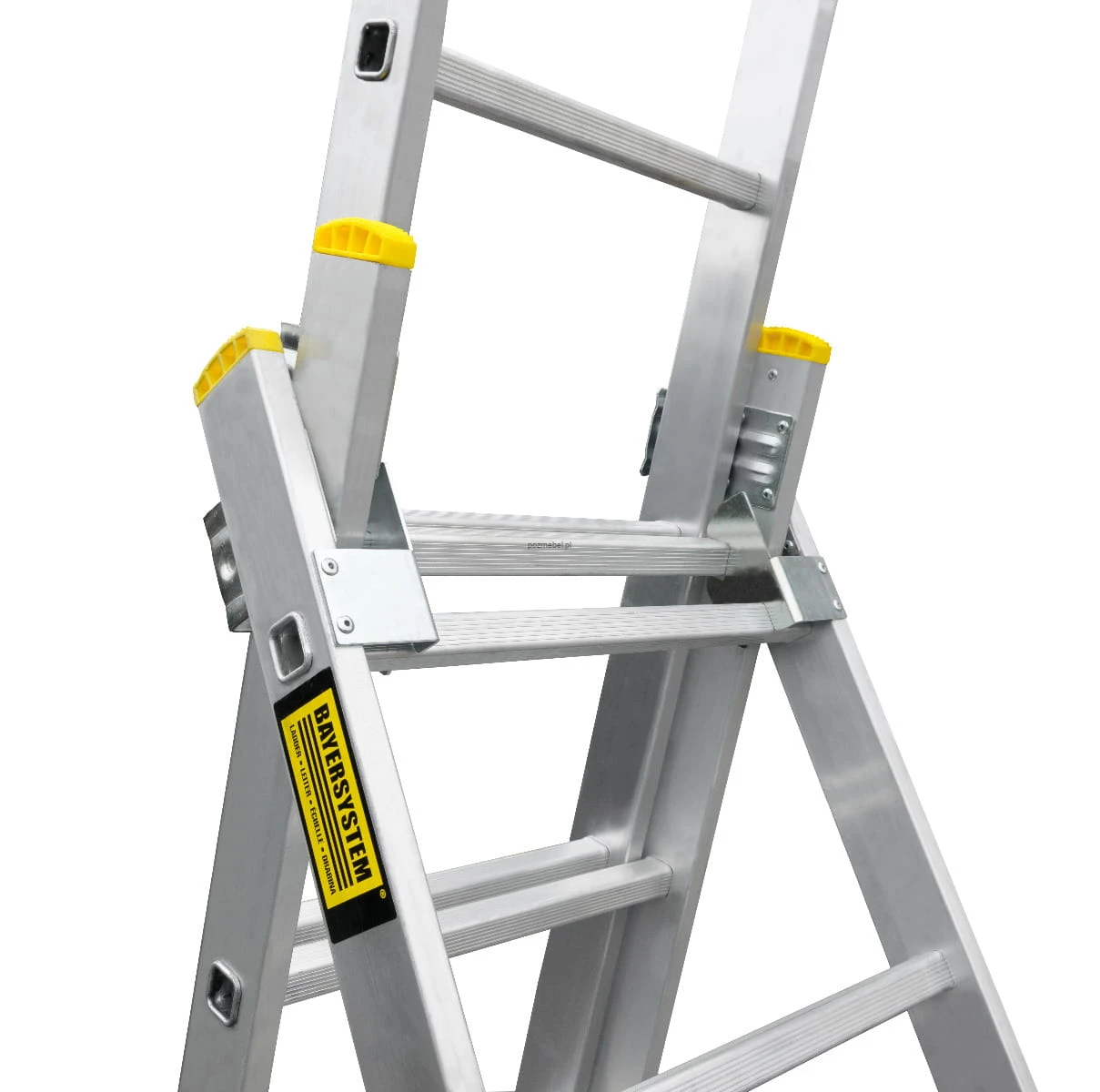

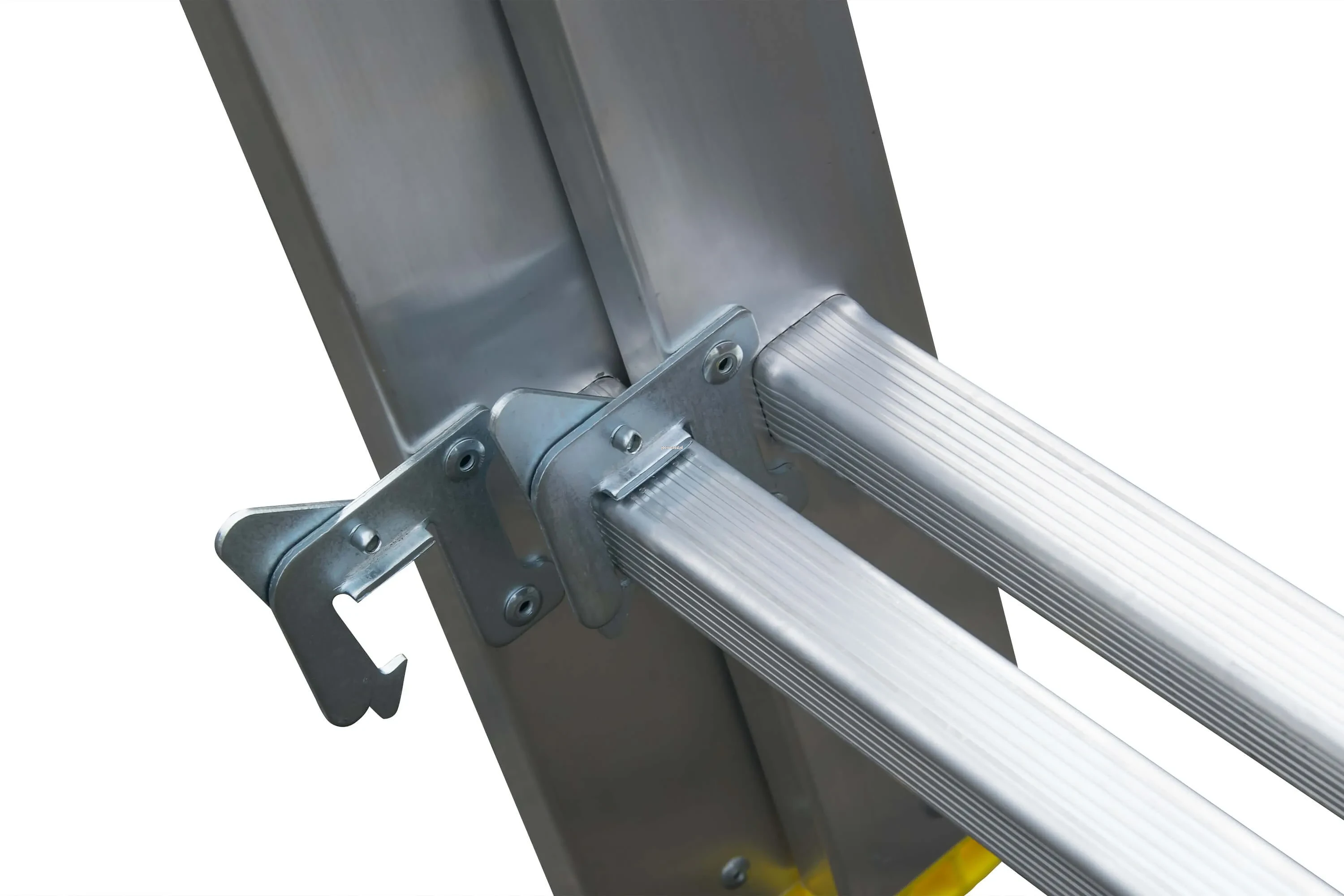

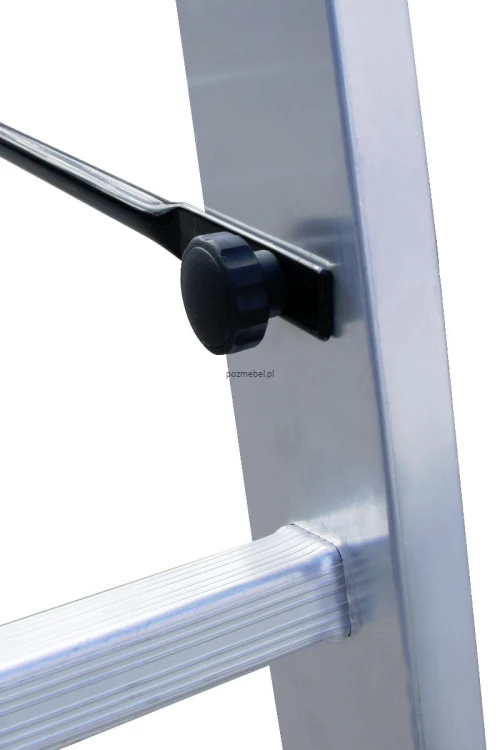

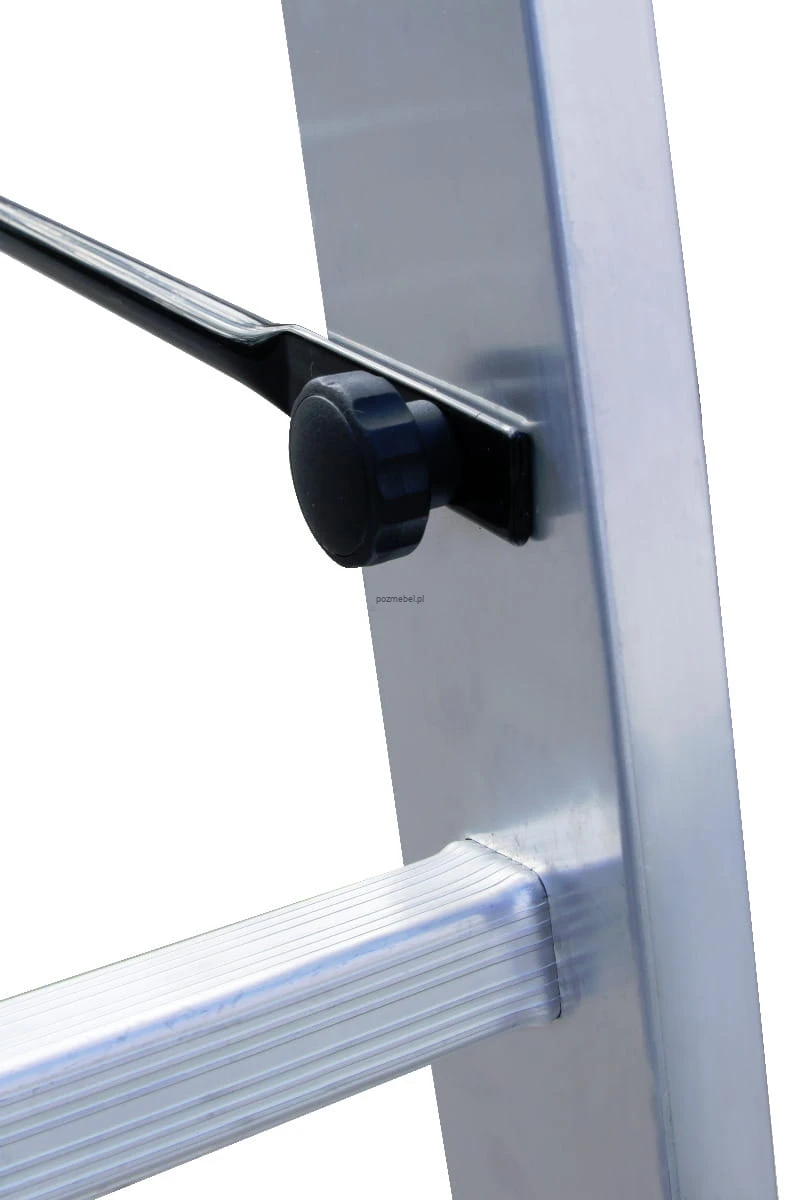

Automatyczne blokady i zabezpieczenie przed rozsunięciem

Segmenty konstrukcji współpracują z blokadami, które utrzymują wybrane ustawienie drabiny. Dwa elementy tworzące podstawę wolnostojącą są dodatkowo połączone zabezpieczeniem ograniczającym ich niekontrolowane rozsunięcie.

Przed rozpoczęciem pracy należy sprawdzić, czy wszystkie blokady:

• znajdują się w prawidłowym położeniu,
• nie są uszkodzone ani odkształcone,
• prawidłowo współpracują z prowadnicami,
• nie są zablokowane przez zabrudzenia,
• utrzymują segmenty w wybranej konfiguracji.

Uszkodzonych zabezpieczeń nie należy zastępować sznurkiem, przewodem ani innymi przypadkowymi elementami.

Profile segmentów 97 × 25 mm

Wąski, środkowy i szeroki segment wykonano z aluminiowych profili o wymiarach 97 × 25 mm. Przekrój jest dopasowany do długości oraz parametrów wysokiej konstrukcji 3x13.

Przed każdym zastosowaniem należy sprawdzić profile pod kątem:

• skrzywień i trwałych odkształceń,
• wgnieceń,
• pęknięć,
• uszkodzeń prowadnic,
• uszkodzeń przy mocowaniu szczebli,
• śladów samodzielnych napraw.

Uszkodzonej drabiny nie należy prostować, spawać ani modyfikować metodami nieprzewidzianymi przez producenta.

Szczeble 28 × 28 mm rozmieszczone co 260 mm

Szczeble mają przekrój 28 × 28 mm i są rozmieszczone w regularnych odstępach wynoszących 260 mm. Ich powierzchnie pomagają zwiększyć przyczepność obuwia podczas wchodzenia i schodzenia.

Przed rozpoczęciem pracy należy usunąć ze szczebli wodę, olej, smar, farbę, błoto oraz pozostałe zabrudzenia. Zalecane jest stosowanie zamkniętego obuwia roboczego z czystą i suchą podeszwą.

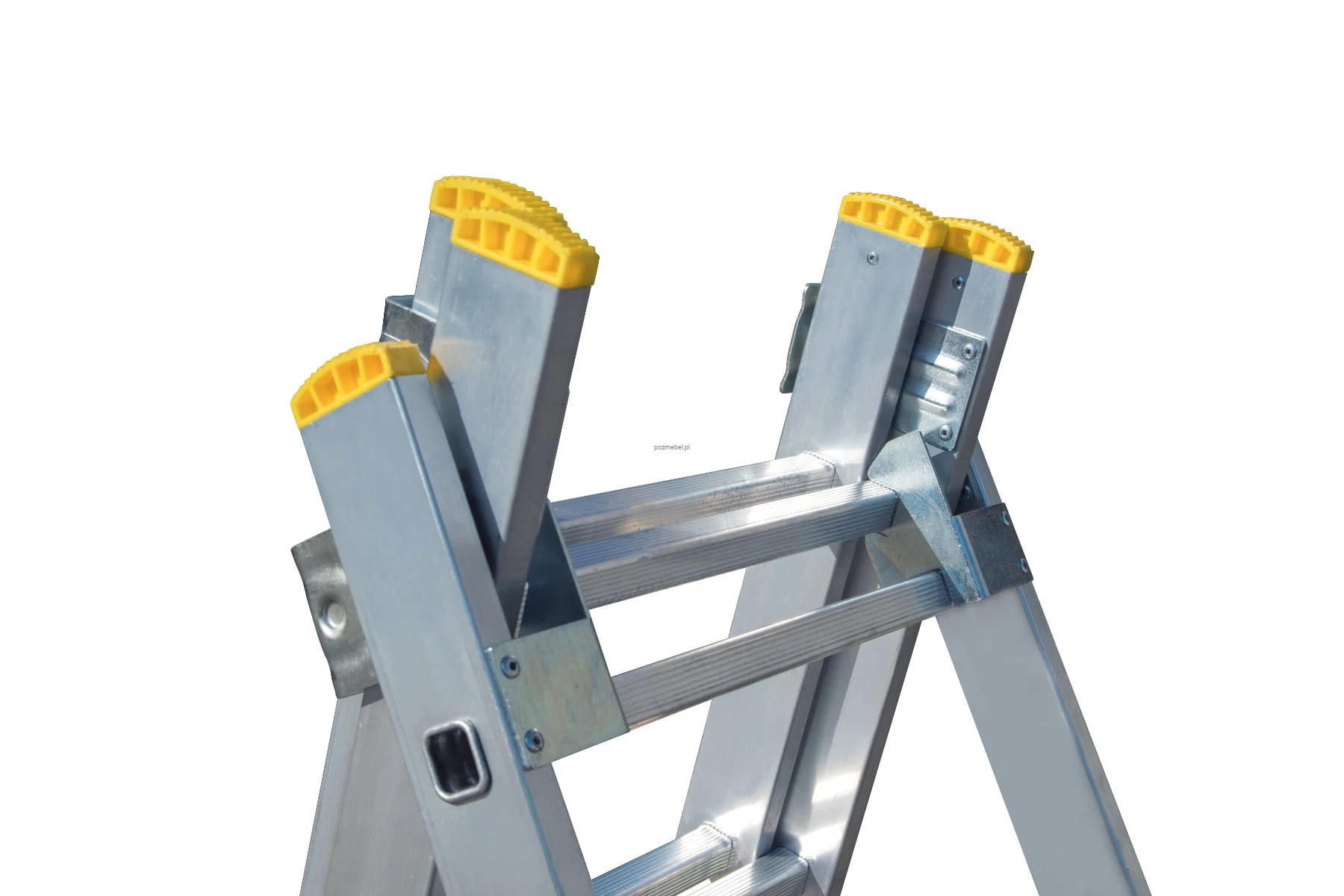

Plastikowe stopki przy podstawie również powinny być kompletne, prawidłowo zamocowane i wolne od substancji ograniczających przyczepność.

Masa 29,3 kg i nośność 150 kg

Cała konstrukcja waży 29,3 kg. Ze względu na masę i długość drabiny jej przenoszenie, rozstawianie oraz składanie może wymagać pomocy drugiej osoby.

Maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg. Do tej wartości należy wliczyć łączną masę:

• użytkownika,
• odzieży i obuwia roboczego,
• narzędzi,
• materiałów,
• pozostałego wyposażenia.

Nośność 150 kg dotyczy całej konstrukcji, a nie każdego segmentu lub szczebla osobno.

Zastosowanie drabiny BS-DW 3x13

Maksymalna wysokość robocza 8,15 m i kilka sposobów ustawienia pozwalają wykorzystać model podczas:

• prac budowlanych i wykończeniowych,
• konserwowania wysokich elewacji,
• malowania ścian i sufitów,
• montowania kamer, czujników i oświetlenia,
• obsługi instalacji w halach,
• prac przy wysokich otworach okiennych,
• konserwowania zadaszeń i budynków gospodarczych,
• prac magazynowych i warsztatowych.

Aluminium przewodzi prąd, dlatego konstrukcji nie należy używać w pobliżu czynnych i niezabezpieczonych instalacji elektrycznych.

BS-DW 3x13 a BS-DW 3x12

Model 3x13 ma po jednym szczeblu więcej w każdym segmencie oraz profile o większym przekroju.

• BS-DW 3x12: wysokość po złożeniu 321,1 cm, wysokość robocza 7,72 m, masa 28 kg i profile 84 × 25 mm.
• BS-DW 3x13: wysokość po złożeniu 347,1 cm, wysokość robocza 8,15 m, masa 29,3 kg i profile 97 × 25 mm.

Wariant 3x13 jest dłuższy po złożeniu o 26 cm, cięższy o 1,3 kg i zapewnia około 43 cm większą maksymalną wysokość roboczą.

BS-DW 3x13 a BS-DW 3x14

Model 3x14 ma po jednym szczeblu więcej w każdym segmencie i jest przeznaczony do prac wymagających jeszcze większego zasięgu.

• BS-DW 3x13: wysokość po złożeniu 347,1 cm, wysokość robocza 8,15 m i masa 29,3 kg.
• BS-DW 3x14: wysokość po złożeniu 373,1 cm, wysokość robocza 9,20 m i masa 34,2 kg.

Wariant 3x14 jest dłuższy po złożeniu o 26 cm, cięższy o 4,9 kg i zapewnia wysokość roboczą większą o 1,05 m. BS-DW 3x13 będzie bardziej kompaktowym rozwiązaniem, jeżeli zasięg 8,15 m jest wystarczający.

Sprawdź pozostałe drabiny przemysłowe

Przed wyborem modelu należy porównać wysokość roboczą, liczbę segmentów, masę oraz długość transportową. Pozostałe drabiny przemysłowe obejmują konstrukcje przystawne, dwuelementowe i trzyelementowe.

Do prac wykonywanych głównie bez opierania konstrukcji o ścianę można porównać także prostsze drabiny wolnostojące.

Zasady bezpiecznego użytkowania

• Drabinę należy ustawiać na równym, twardym, suchym i stabilnym podłożu.
• Przed wejściem trzeba sprawdzić segmenty, szczeble, prowadnice, blokady, stabilizator i stopki.
• Wybrana konfiguracja musi być całkowicie rozstawiona i prawidłowo zablokowana.
• Na drabinie może znajdować się jednocześnie tylko jedna osoba.
• Maksymalne obciążenie całej konstrukcji wynosi 150 kg.
• Nie należy przechodzić przez szczyt drabiny.
• Nie wolno zmieniać ustawienia segmentów, gdy użytkownik znajduje się na konstrukcji.
• Drabiny nie należy ustawiać na skrzyniach, paletach ani innych podwyższeniach.
• Konstrukcji nie można wykorzystywać jako poziomego pomostu.
• Aluminium przewodzi prąd.
• Nie należy pracować podczas silnego wiatru, burzy, opadów ani oblodzenia.

Dane techniczne drabiny BS-DW 3x13

• Producent: Metalkas S.A.
• Marka: Bayersystem
• Seria: BS-DW
• Model: BS-DW 3x13
• Kod produktu: 8.08.01-008
• Rodzaj: drabina aluminiowa przemysłowa
• Typ: drabina wielofunkcyjna
• Konstrukcja: trzyelementowa i rozkładana
• Liczba segmentów: 3
• Liczba szczebli: 3 × 13
• Łączna liczba szczebli: 39
• Materiał: aluminium
• Kolor: metaliczny – aluminium niemalowane
• Maksymalne obciążenie: 150 kg
• Maksymalna wysokość robocza: 8,15 m
• Maksymalna długość według schematu: około 7,5 m
• Wysokość robocza w wysokim ustawieniu wolnostojącym: około 6,2 m
• Wysokość konstrukcji w wysokim ustawieniu wolnostojącym: około 5,2 m
• Wysokość po złożeniu: 347,1 cm
• Głębokość po złożeniu: około 19,6 cm
• Szerokość: 125,4 cm
• Waga: 29,3 kg
• Odstęp pomiędzy szczeblami: 260 mm
• Przekrój szczebla: 28 × 28 mm
• Profile segmentów: 97 × 25 mm
• Ustawienie wolnostojące: tak
• Ustawienie przystawne: tak
• Możliwość oddzielnego używania segmentu: tak
• Stabilizator: tak
• Zabezpieczenie przed rozsunięciem: tak
• Automatyczne blokady: tak
• Podest: nie
• Szczeble: antypoślizgowe
• Stopki: plastikowe i antypoślizgowe
• Klasa zastosowania: profesjonalna
• Norma: EN 131
• Certyfikat: TÜV
• Okres gwarancji: 5 lat

Najważniejsze cechy BS-DW 3x13

• trzy aluminiowe segmenty po 13 szczebli,
• łącznie 39 szczebli w elementach konstrukcji,
• możliwość ustawienia wolnostojącego i przystawnego,
• możliwość wysunięcia trzeciego segmentu,
• możliwość używania jednego elementu osobno,
• maksymalna wysokość robocza 8,15 m,
• wysokość robocza około 6,2 m w wysokim ustawieniu wolnostojącym,
• wysokość transportowa 347,1 cm,
• maksymalne obciążenie 150 kg,
• stabilizator o szerokości całkowitej 125,4 cm,
• profile segmentów 97 × 25 mm,
• szczeble 28 × 28 mm rozmieszczone co 260 mm,
• antypoślizgowe szczeble i stopki,
• automatyczne blokady segmentów,
• masa konstrukcji 29,3 kg,
• zgodność z normą EN 131,
• certyfikat TÜV,
• 5-letnia gwarancja producenta.

FAQ – drabina aluminiowa BS-DW 3x13

Ile szczebli ma drabina BS-DW 3x13?

Każdy z trzech segmentów posiada 13 szczebli. Łącznie elementy konstrukcji mają 39 szczebli.

Czy drabina może pracować bez podparcia?

Tak. Dwa segmenty można rozstawić jako konstrukcję wolnostojącą zbliżoną kształtem do litery A.

Czy może być wykorzystywana jako drabina przystawna?

Tak. Po wyprostowaniu i zablokowaniu segmentów drabinę można oprzeć o stabilną oraz wytrzymałą powierzchnię.

Czy jeden segment można używać oddzielnie?

Tak. Trzeci segment można wyjąć i wykorzystać jako osobną drabinę przystawną.

Jaka jest maksymalna wysokość robocza?

Maksymalna wysokość robocza podawana przez producenta wynosi 8,15 m.

Jaka jest wysokość po złożeniu?

Wysokość transportowa złożonej konstrukcji wynosi 347,1 cm.

Ile waży drabina BS-DW 3x13?

Masa całej konstrukcji wynosi 29,3 kg.

Jakie jest maksymalne obciążenie?

Maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg wraz z użytkownikiem, narzędziami i materiałami.

Czy drabina posiada stabilizator?

Tak. Jedną z podstaw wyposażono w szeroki stabilizator, a pełna szerokość konstrukcji wynosi 125,4 cm.

Jakie wymiary mają szczeble?

Szczeble mają przekrój 28 × 28 mm i są rozmieszczone w odstępach wynoszących 260 mm.

Czy drabina posiada podest?

Nie. Jest to przemysłowa drabina szczeblowa bez podestu roboczego.

Czy model spełnia normę EN 131?

Tak. Producent potwierdza zgodność konstrukcji z europejską normą EN 131.

Czy drabina posiada certyfikat TÜV?

Tak. Certyfikat TÜV znajduje się w dokumentacji producenta.

Ile wynosi gwarancja?

Drabina BS-DW 3x13 jest objęta 5-letnią gwarancją producenta.
