Drabina aluminiowa przemysłowa wielofunkcyjna BS-DW 3x14 150 kg Bayersystem

Drabina aluminiowa przemysłowa BS-DW 3x14 150 kg

Drabina aluminiowa Bayersystem BS-DW 3x14 to profesjonalna, trzyelementowa konstrukcja wielofunkcyjna przeznaczona do prac wymagających dużego zasięgu i kilku sposobów ustawienia. Każdy z trzech aluminiowych segmentów posiada 14 szczebli, a maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg.

Model można rozstawić jako drabinę wolnostojącą, zastosować w wysokim układzie wolnostojącym z wysuniętym segmentem lub ustawić jako długą drabinę przystawną. Trzeci element można także wyjąć i wykorzystać oddzielnie jako krótszą drabinę przystawną.

Producentem konstrukcji jest firma Metalkas, natomiast produkt oferowany jest pod marką Bayersystem.

Trzy segmenty po 14 szczebli

Oznaczenie 3x14 informuje, że konstrukcja składa się z trzech segmentów wyposażonych w 14 szczebli każdy. Łącznie wszystkie elementy mają 42 szczeble.

Nie oznacza to jednego ciągu 42 kolejnych poziomów wejścia. W konfiguracji przystawnej segmenty częściowo zachodzą na siebie, natomiast w ustawieniu wolnostojącym dwa elementy tworzą podstawę konstrukcji.

BS-DW 3x14 może być wykorzystywana jako:

• dwustronna drabina wolnostojąca,
• drabina wolnostojąca z wysuniętym trzecim segmentem,
• trzyelementowa drabina przystawna,
• krótsza konstrukcja przystawna,
• pojedynczy segment używany niezależnie.

Maksymalna wysokość robocza 9,20 m

Po pełnym rozłożeniu w konfiguracji przystawnej drabina zapewnia maksymalną wysokość roboczą 9,20 m. Maksymalna długość samej konstrukcji wynosi według schematu producenta około 8,6 m.

Wysokość robocza określa orientacyjny zasięg użytkownika i nie jest równa poziomowi ustawienia stóp. Rzeczywisty zasięg zależy między innymi od wzrostu osoby, kąta przystawienia, dopuszczalnego poziomu wejścia i charakteru wykonywanej czynności.

Przed pełnym rozłożeniem należy sprawdzić przestrzeń nad stanowiskiem, w szczególności przewody elektryczne, elementy instalacji, oprawy oświetleniowe, gałęzie i konstrukcje budynku.

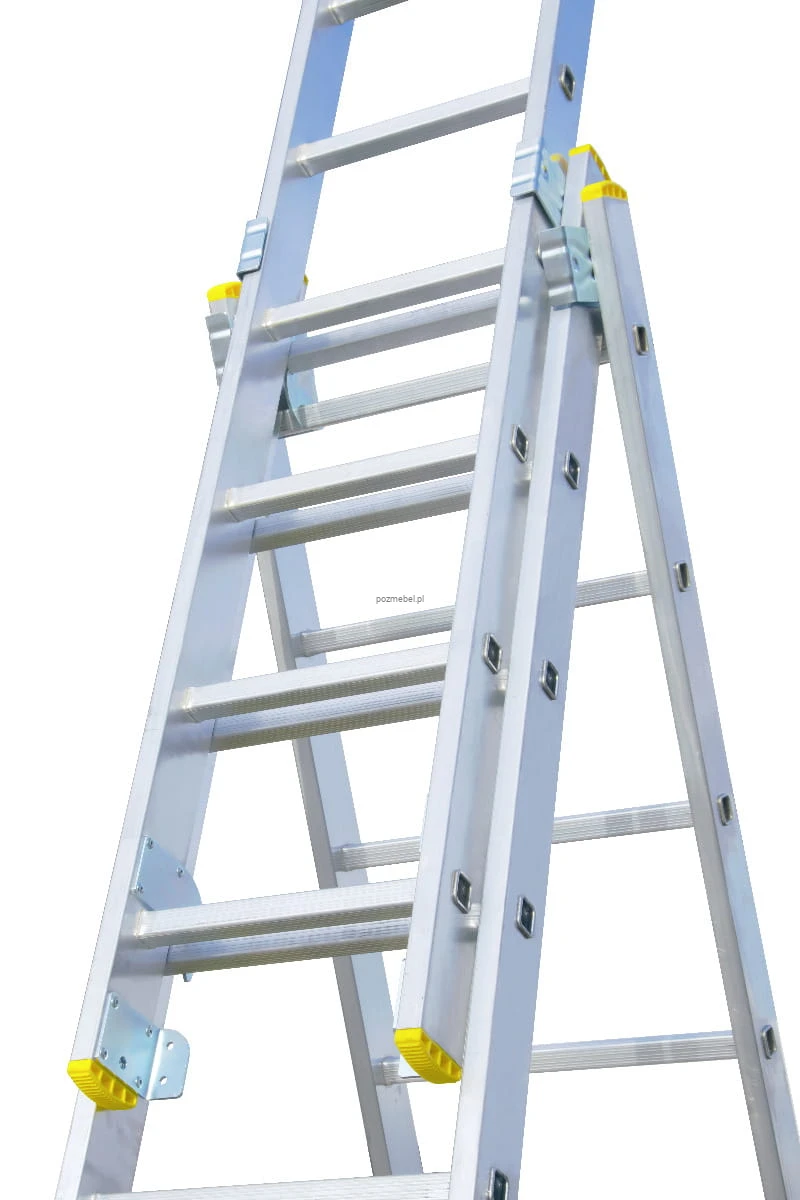

Ustawienie wolnostojące bez podparcia

Dwa podstawowe segmenty mogą zostać rozstawione w układzie zbliżonym do litery A. Drabina nie wymaga wówczas opierania o ścianę, regał ani inny element obiektu.

Takie ustawienie może być wykorzystywane podczas:

• pracy na środku hali lub pomieszczenia,
• obsługi wolnostojących instalacji,
• malowania wysokich ścian i sufitów,
• montowania oświetlenia oraz wyposażenia,
• prac przy konstrukcjach stalowych,
• konserwowania budynków gospodarczych,
• wybranych prac przy drzewach i zadaszeniach.

W podstawowej konfiguracji wolnostojącej szczeble znajdują się po obu stronach. Na drabinie może jednak przebywać jednocześnie tylko jedna osoba. Nie należy przechodzić przez szczyt z jednego segmentu na drugi.

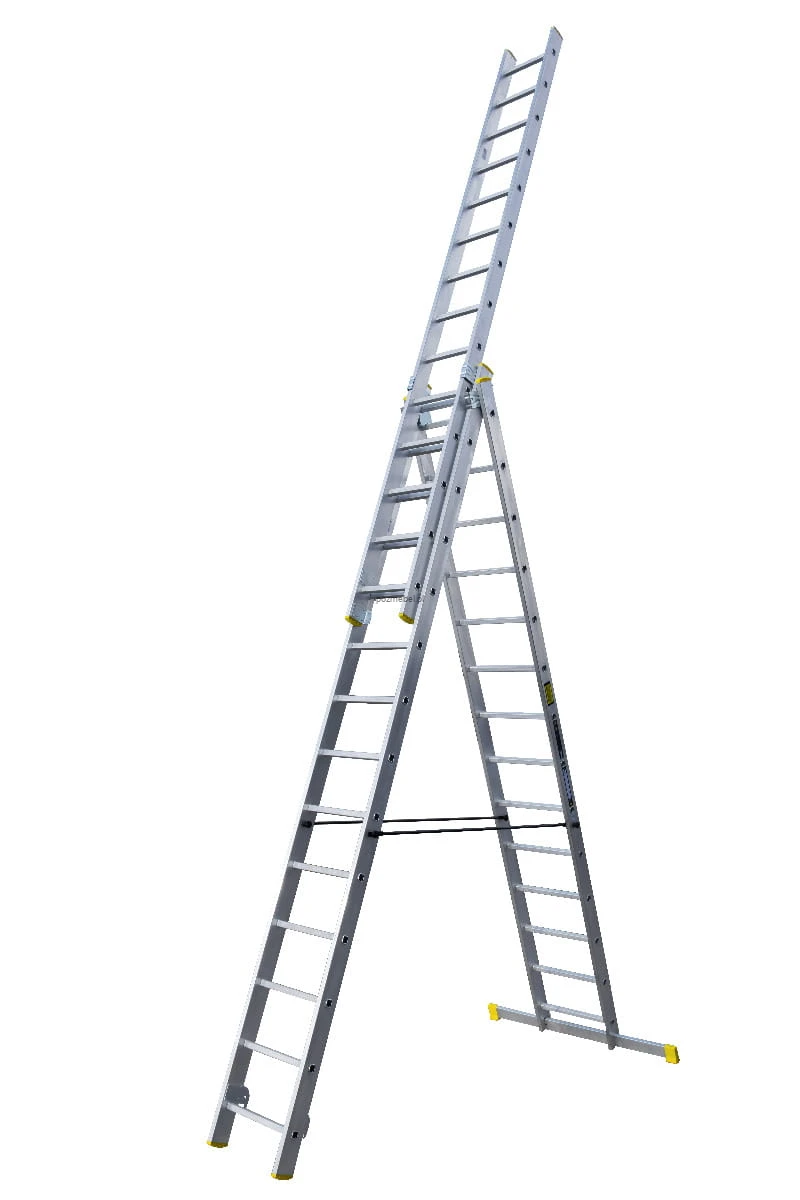

Wysokie ustawienie wolnostojące

Trzeci segment można wysunąć ponad elementy tworzące podstawę wolnostojącą. Schemat producenta wskazuje w takim układzie wysokość konstrukcji około 6 m i orientacyjną wysokość roboczą około 7 m.

Przed wysunięciem segmentu należy sprawdzić prawidłowe rozstawienie podstawy, działanie blokad, stan stabilizatora oraz zabezpieczenie ograniczające rozsunięcie dwóch dolnych przęseł.

Wysokość robocza pozostaje wartością orientacyjną. Segmentów nie wolno wysuwać, opuszczać ani przestawiać, gdy użytkownik znajduje się na konstrukcji.

Możliwość ustawienia jako drabina przystawna

Po wyprostowaniu i zablokowaniu segmentów BS-DW 3x14 może pracować jako wysoka drabina przystawna. Górna część konstrukcji musi zostać oparta o trwałą, nieruchomą i odporną na nacisk powierzchnię.

Drabiny nie należy opierać o:

• szyby i przeszklenia,
• niezabezpieczone drzwi,
• lekkie przegrody,
• delikatne rynny,
• niestabilne regały,
• elementy mogące przesunąć się lub odkształcić.

Przed wejściem należy sprawdzić kąt ustawienia, stabilność górnego punktu oparcia oraz prawidłowe zablokowanie wszystkich wykorzystywanych segmentów.

Odłączany segment jako osobna drabina

Trzeci segment można wyjąć i wykorzystać jako niezależną drabinę przystawną. Rozwiązanie jest przydatne podczas zadań wykonywanych na mniejszej wysokości, gdy rozstawienie kompletnej konstrukcji 3x14 nie jest potrzebne.

Oddzielny element zajmuje mniej miejsca i ułatwia pracę w ograniczonej przestrzeni. Nadal wymaga jednak stabilnego punktu oparcia i nie może być ustawiany samodzielnie jako drabina wolnostojąca.

Demontaż oraz ponowny montaż segmentu należy wykonywać zgodnie z instrukcją producenta, po sprawdzeniu prowadnic, zaczepów i blokad.

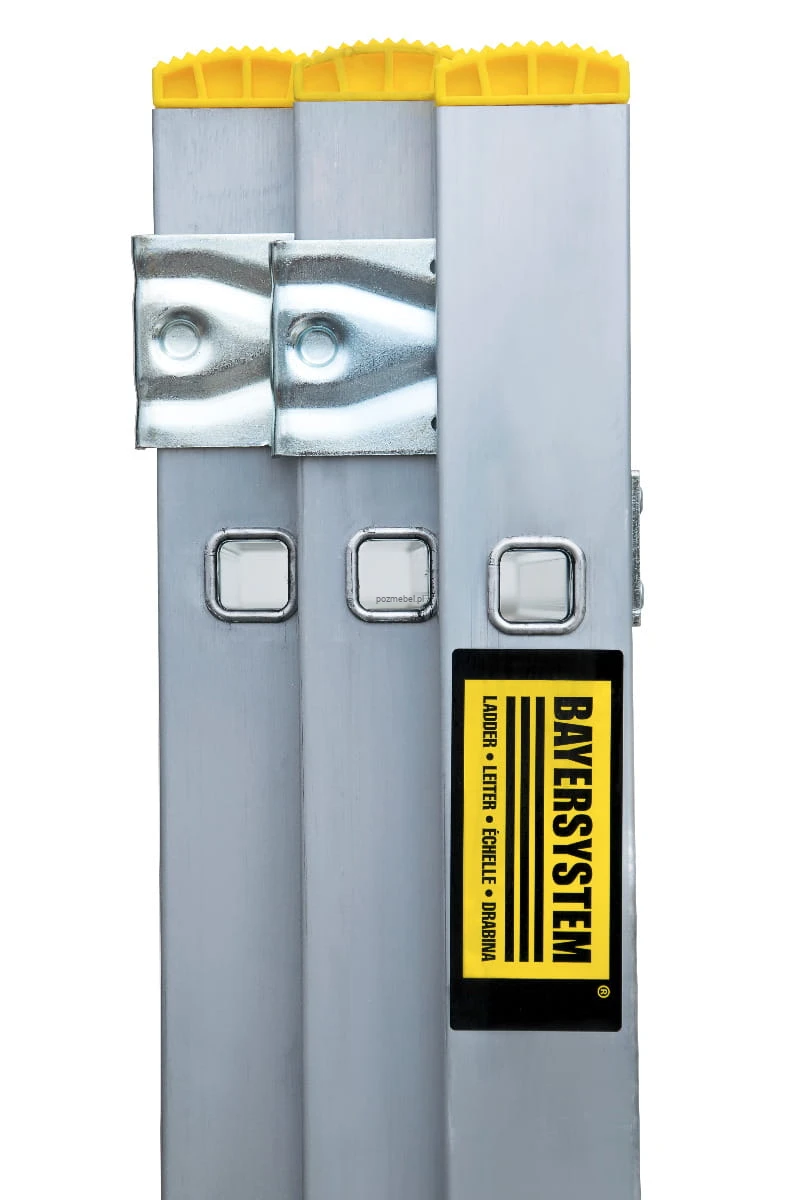

Wysokość transportowa 373,1 cm

Po całkowitym zsunięciu segmentów drabina ma 373,1 cm wysokości. Wymiar przekraczający 3,7 m trzeba uwzględnić przy wyborze pojazdu, miejsca przechowywania i sposobu mocowania.

Głębokość złożonej konstrukcji wynosi około 22 cm, a szerokość całkowita 125,4 cm. Przed transportem wszystkie segmenty należy zsunąć i zabezpieczyć przed przemieszczaniem.

Drabina nie powinna przesuwać się w przestrzeni ładunkowej ani uderzać o pozostałe wyposażenie. Sposób mocowania nie może powodować odkształcenia aluminiowych profili.

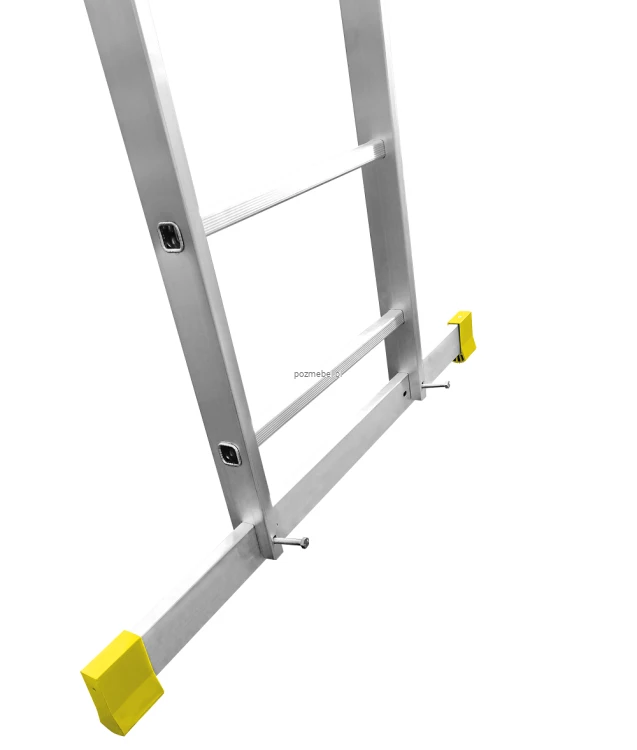

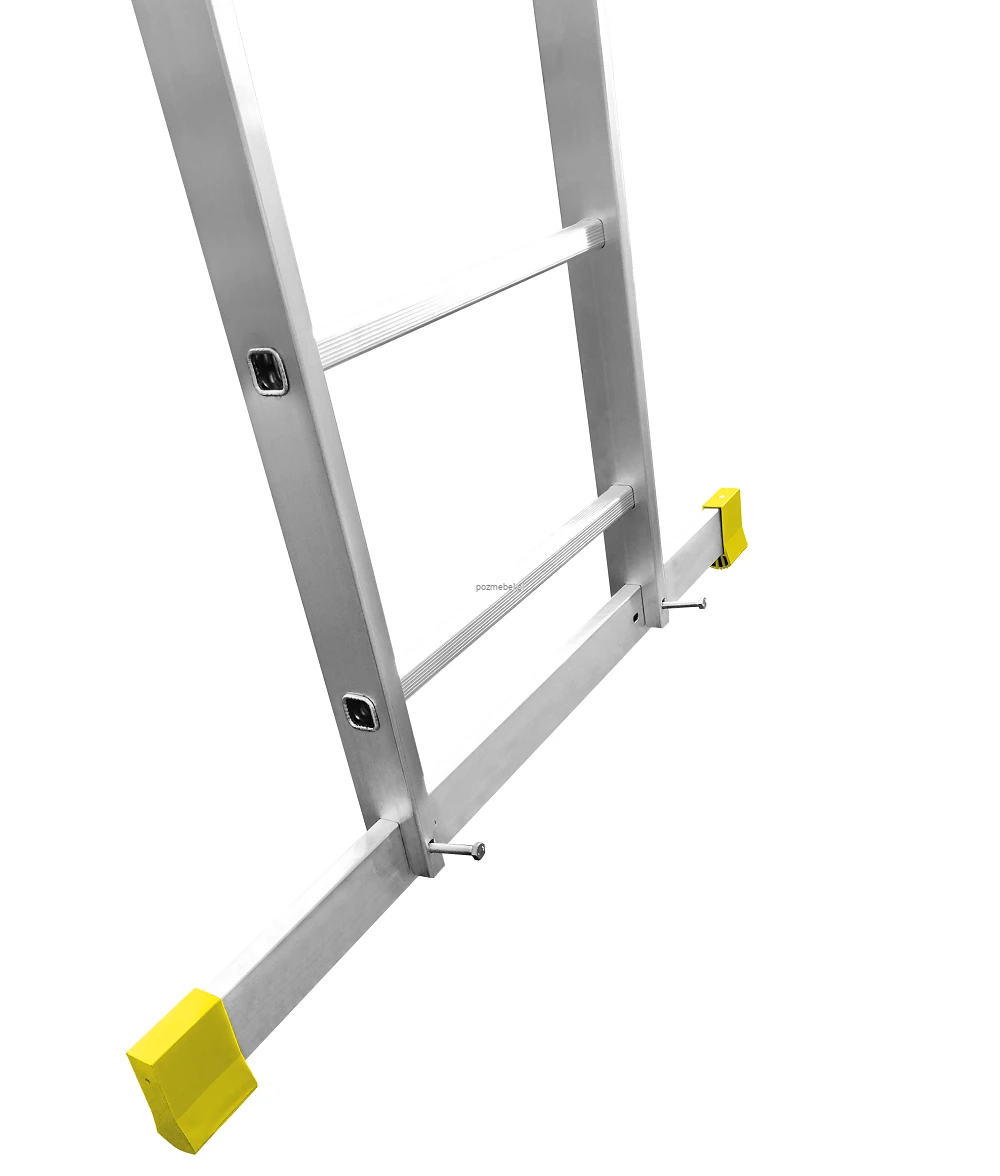

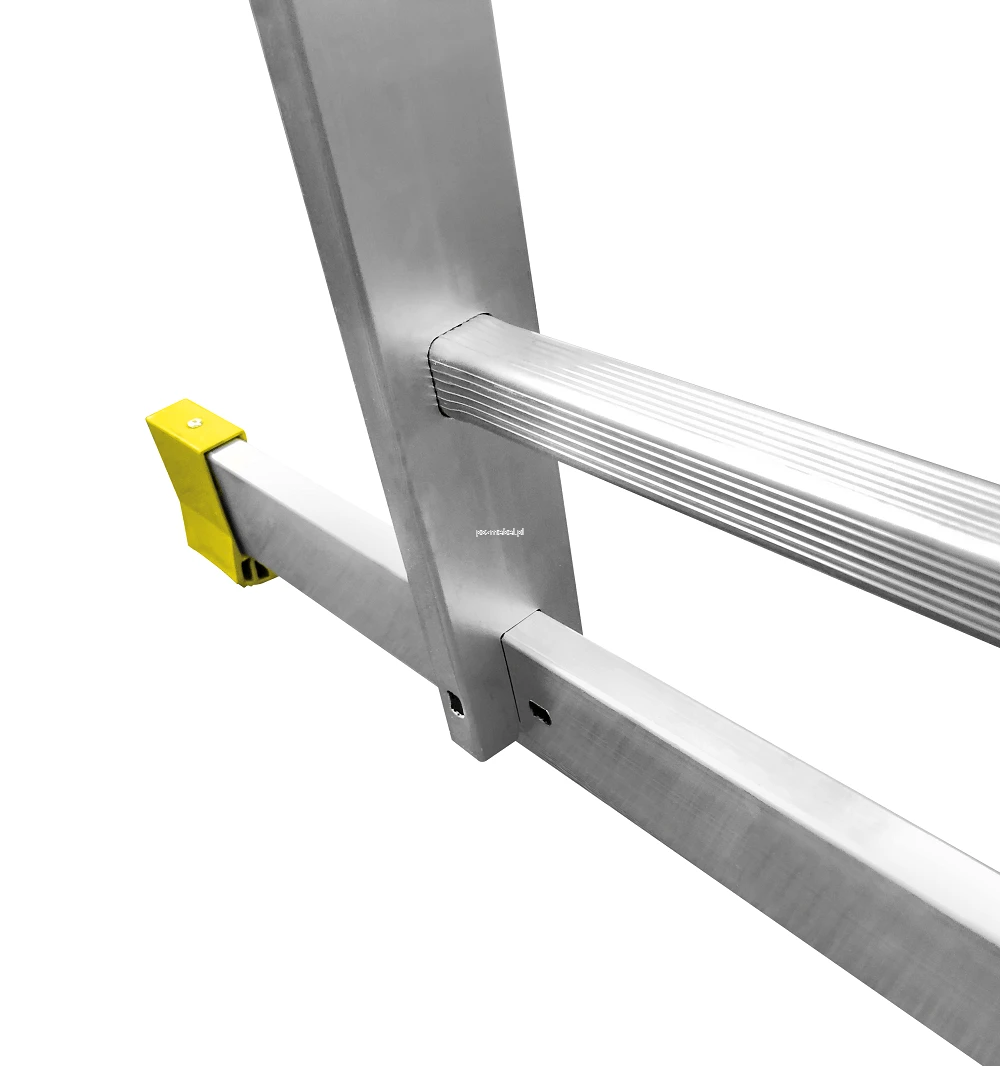

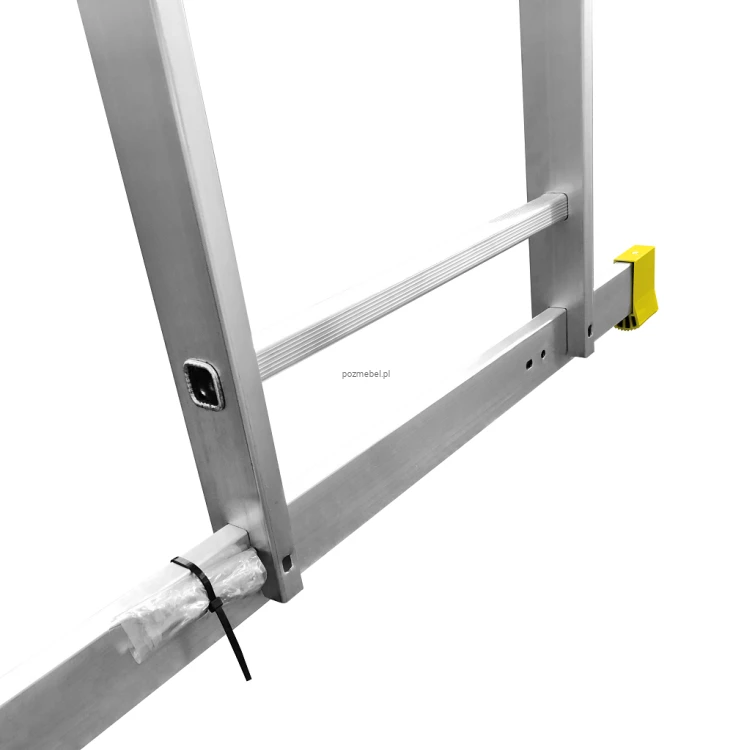

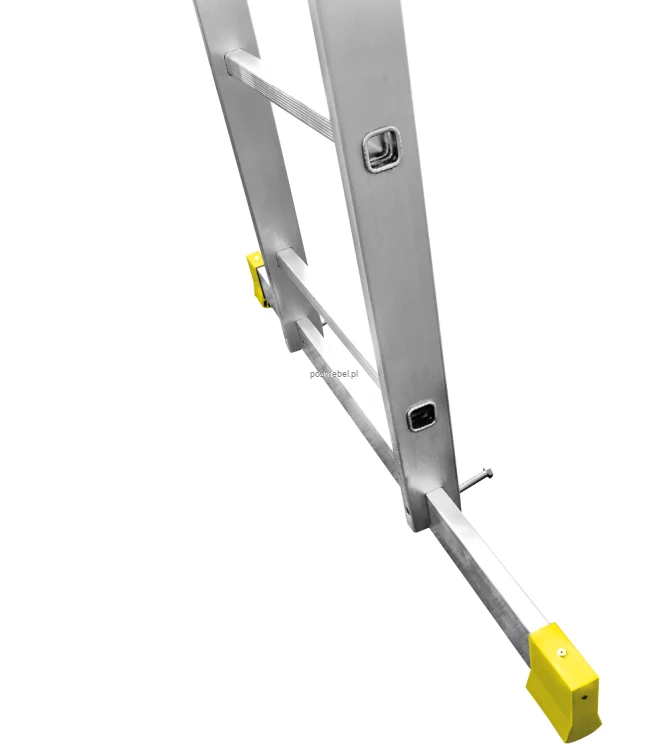

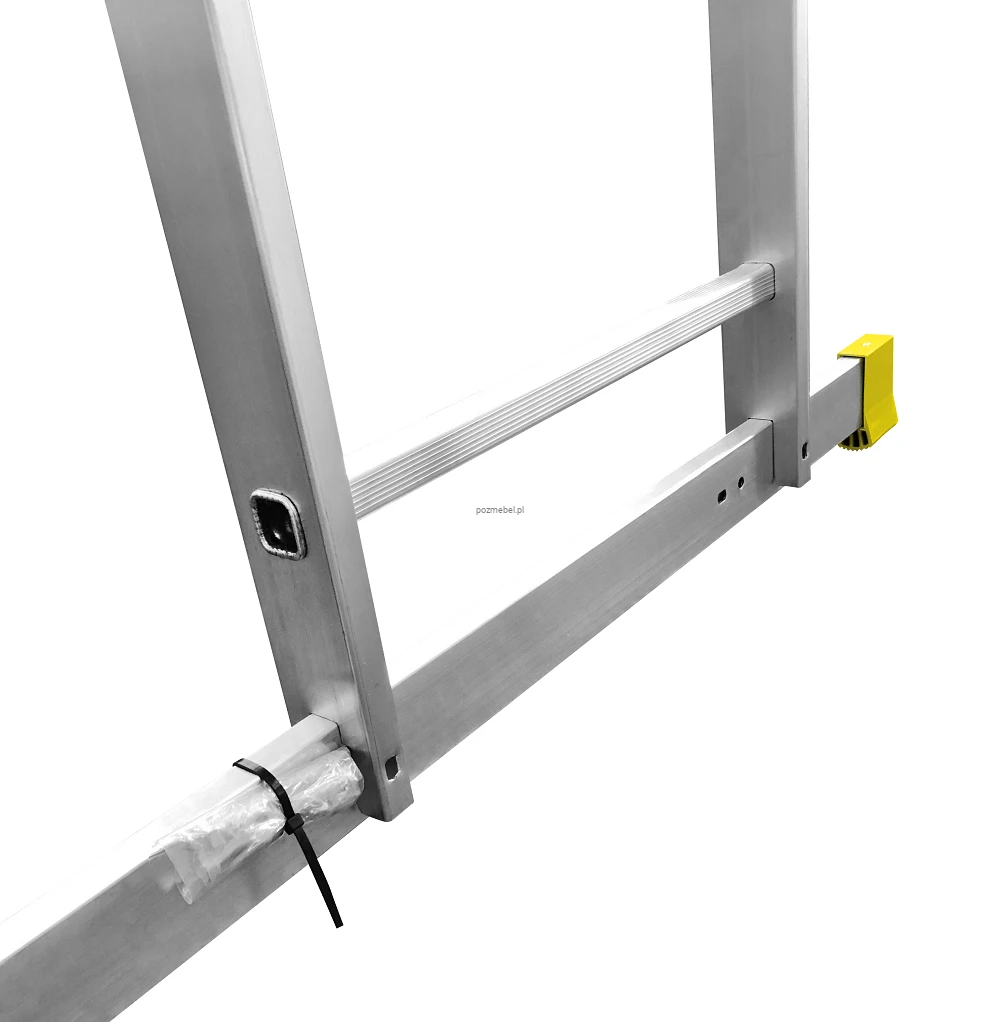

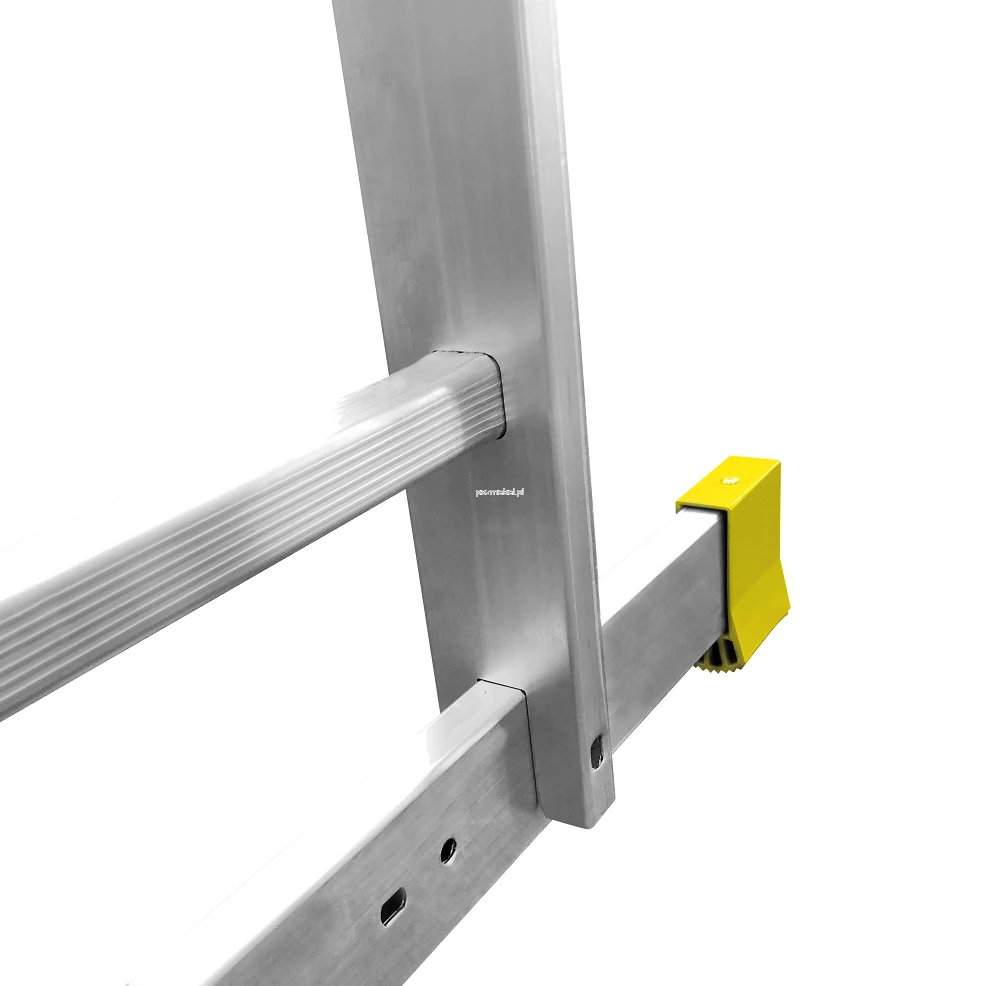

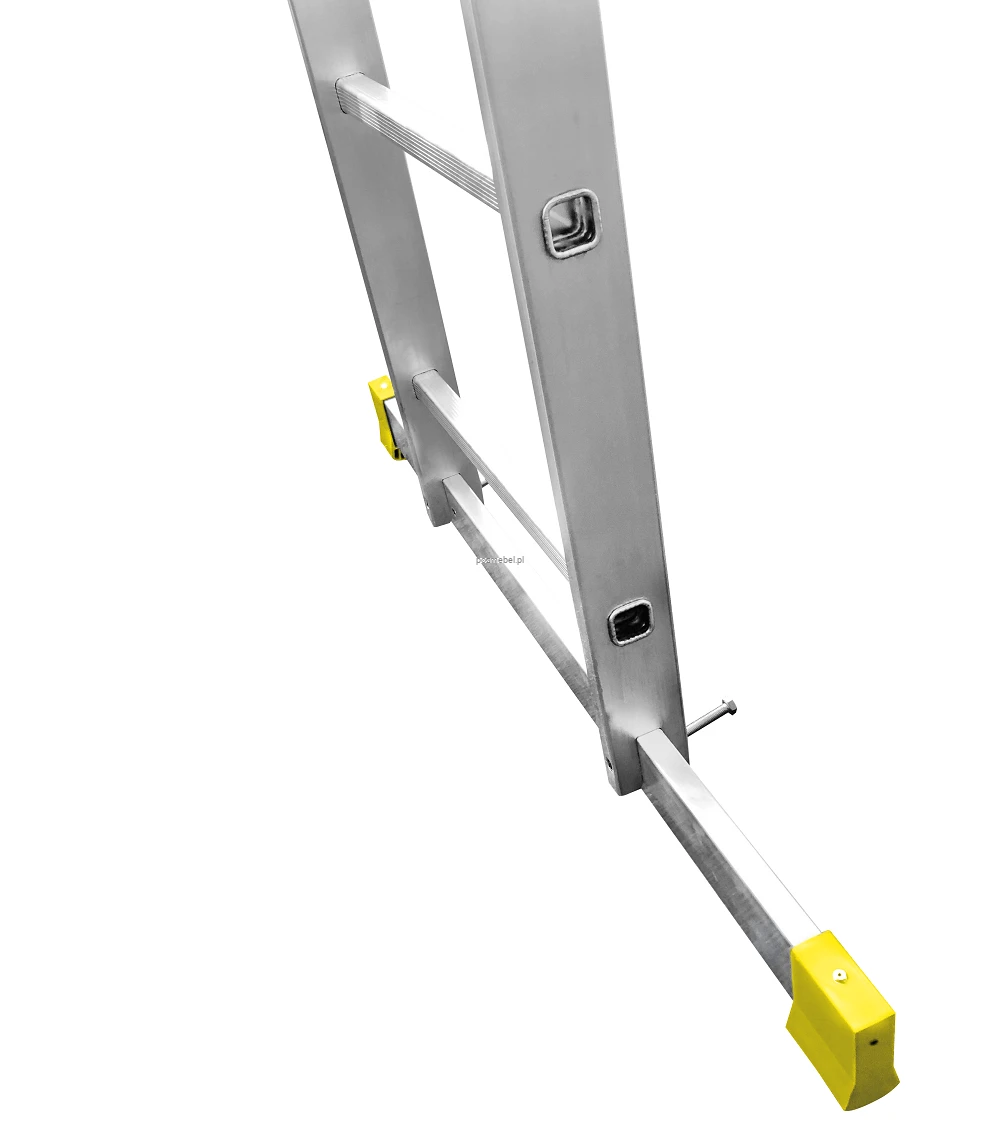

Szeroki stabilizator przy podstawie

Jedną z podstaw wyposażono w poprzeczny stabilizator. Poszerza on powierzchnię podparcia i pomaga ograniczyć boczne przemieszczanie prawidłowo ustawionej konstrukcji.

Pełna szerokość drabiny wynosi 125,4 cm. Przed rozstawieniem należy zapewnić wystarczającą ilość miejsca dla całej podstawy i zabezpieczyć stanowisko przed ruchem osób, pojazdów oraz wózków.

Przed wejściem trzeba sprawdzić zamocowanie stabilizatora, stan jego plastikowych zakończeń i równomierne przyleganie do podłoża.

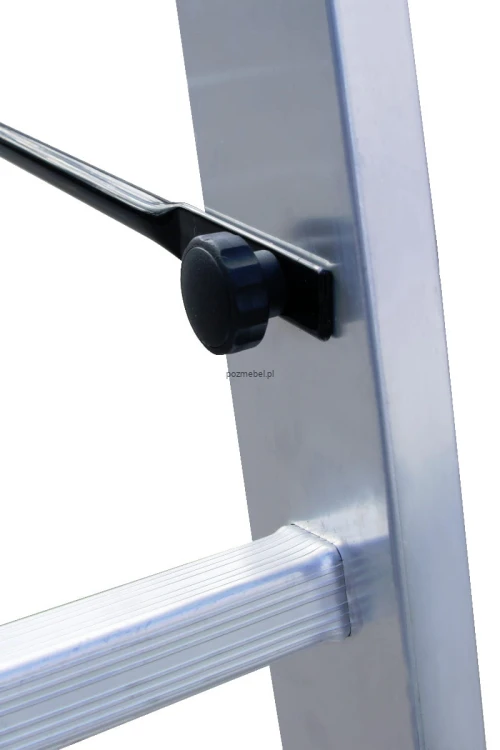

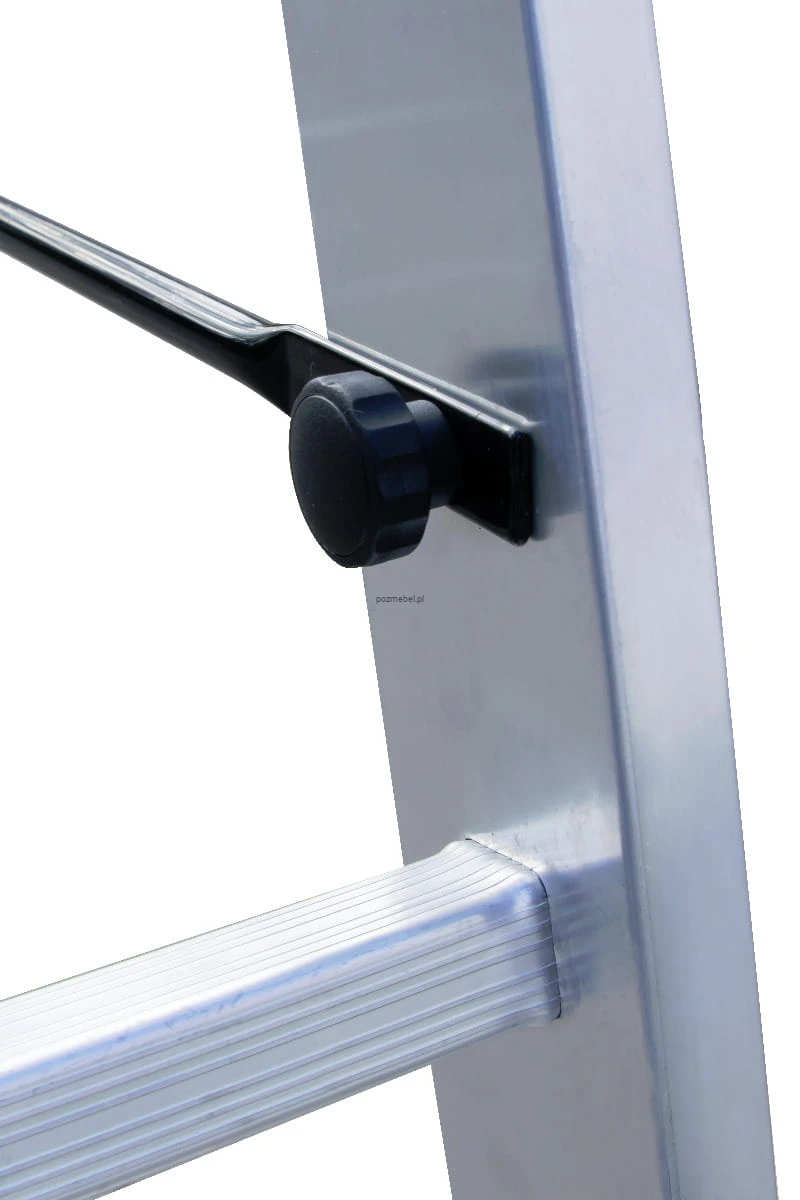

Pręt ograniczający rozsunięcie

Dwa segmenty tworzące podstawę wolnostojącą połączono prętem ograniczającym ich niekontrolowane rozsunięcie. Element wspiera zachowanie prawidłowego kąta rozstawienia konstrukcji.

Przed każdym użyciem należy upewnić się, że pręt jest kompletny, prawidłowo zamontowany i nie wykazuje odkształceń lub uszkodzeń.

Uszkodzonego zabezpieczenia nie należy zastępować sznurkiem, przewodem ani innym przypadkowym elementem.

Profile segmentów 97 × 25 mm

Wąski, środkowy i szeroki segment wykonano z aluminiowych profili o wymiarach 97 × 25 mm. Przekrój został dostosowany do długości i parametrów wysokiej konstrukcji 3x14.

Przed każdym zastosowaniem profile należy sprawdzić pod kątem:

• skrzywień i trwałych odkształceń,
• wgnieceń,
• pęknięć,
• uszkodzeń prowadnic,
• uszkodzeń przy mocowaniu szczebli,
• śladów samodzielnych przeróbek.

Drabiny z uszkodzonym profilem nie należy prostować, spawać ani naprawiać metodami nieprzewidzianymi przez producenta.

Szczeble 28 × 28 mm rozmieszczone co 260 mm

Szczeble mają przekrój 28 × 28 mm i są rozmieszczone w regularnych odstępach wynoszących 260 mm. Ich powierzchnia pomaga zwiększyć przyczepność obuwia podczas wchodzenia i schodzenia.

Przed pracą należy usunąć ze szczebli wodę, olej, smar, farbę, błoto i inne zabrudzenia. Zalecane jest używanie zamkniętego obuwia roboczego z czystą oraz suchą podeszwą.

Plastikowe stopki przy podstawie również powinny być kompletne, prawidłowo osadzone i wolne od substancji ograniczających przyczepność.

Masa 34,2 kg i nośność 150 kg

Cała konstrukcja waży 34,2 kg. Ze względu na masę, długość i liczbę segmentów jej przenoszenie, rozstawianie oraz składanie może wymagać współpracy dwóch odpowiednio przygotowanych osób.

Maksymalne dopuszczalne obciążenie wynosi 150 kg. Do wartości tej należy wliczyć łączną masę użytkownika, odzieży, obuwia, narzędzi i przenoszonych materiałów.

Nośność dotyczy całej drabiny, a nie każdego segmentu lub szczebla osobno. Na konstrukcji może znajdować się jednocześnie tylko jedna osoba.

Zastosowanie BS-DW 3x14

Duży zasięg i kilka konfiguracji pozwalają wykorzystać model podczas:

• prac budowlanych i wykończeniowych,
• konserwowania wysokich elewacji,
• malowania ścian oraz sufitów,
• montowania kamer, czujników i oświetlenia,
• obsługi instalacji w halach,
• prac przy wysokich otworach okiennych,
• konserwowania zadaszeń i budynków gospodarczych,
• prac magazynowych i warsztatowych.

Drabina nie posiada podestu roboczego. Nie zastępuje rusztowania ani podnośnika podczas długotrwałych czynności wymagających dużej swobody ruchu lub przenoszenia ciężkich materiałów.

BS-DW 3x14 a BS-DW 3x13

Model 3x14 ma po jednym szczeblu więcej w każdym segmencie i zapewnia większą wysokość roboczą niż wariant 3x13.

• BS-DW 3x13: wysokość po złożeniu 347,1 cm, wysokość robocza 8,15 m i masa 29,3 kg.
• BS-DW 3x14: wysokość po złożeniu 373,1 cm, wysokość robocza 9,20 m i masa 34,2 kg.

BS-DW 3x14 jest dłuższa po złożeniu o 26 cm, cięższa o 4,9 kg i zapewnia około 1,05 m większą maksymalną wysokość roboczą. Model 3x13 będzie bardziej poręczny, jeżeli zasięg 8,15 m jest wystarczający.

BS-DW 3x14 a BS-DW 3x15

Model 3x15 posiada po jednym szczeblu więcej w każdym segmencie i jest przeznaczony do prac wymagających zasięgu zbliżonego do 10 m.

• BS-DW 3x14: wysokość po złożeniu 373,1 cm, wysokość robocza 9,20 m i masa 34,2 kg.
• BS-DW 3x15: wysokość po złożeniu 399,1 cm, wysokość robocza 9,93 m i masa 36,15 kg.

Wariant 3x15 jest dłuższy po złożeniu o 26 cm, cięższy o 1,95 kg i zapewnia około 73 cm większą wysokość roboczą. BS-DW 3x14 będzie bardziej kompaktowym wyborem, jeżeli zasięg 9,20 m odpowiada planowanym zadaniom.

Sprawdź pozostałe drabiny przemysłowe

Dobierając konstrukcję, należy porównać maksymalną wysokość roboczą, liczbę segmentów, masę i długość po złożeniu. Pozostałe drabiny przemysłowe obejmują modele przystawne, dwuelementowe oraz wielofunkcyjne.

Do prac wykonywanych głównie bez oparcia o ścianę można porównać również prostsze drabiny wolnostojące z dwoma połączonymi przęsłami.

Zasady bezpiecznego użytkowania

• Drabinę należy ustawiać na twardym, równym, suchym i stabilnym podłożu.
• Przed wejściem trzeba sprawdzić segmenty, szczeble, prowadnice, blokady, stabilizator i stopki.
• Wybrana konfiguracja musi zostać całkowicie rozstawiona i prawidłowo zablokowana.
• Z drabiny może korzystać jednocześnie tylko jedna osoba.
• Maksymalne obciążenie całej konstrukcji wynosi 150 kg.
• Nie należy przechodzić przez szczyt z jednej strony na drugą.
• Nie wolno zmieniać położenia segmentów, gdy użytkownik znajduje się na drabinie.
• Konstrukcji nie należy ustawiać na paletach, skrzyniach ani innych podwyższeniach.
• Drabiny nie można wykorzystywać jako poziomego pomostu.
• Aluminium przewodzi prąd.
• Nie należy pracować podczas silnego wiatru, burzy, opadów ani oblodzenia.

Dane techniczne drabiny BS-DW 3x14

• Producent: Metalkas S.A.
• Marka: Bayersystem
• Seria: BS-DW
• Model: BS-DW 3x14
• Kod produktu: 8.08.01-009
• Rodzaj: drabina aluminiowa przemysłowa
• Typ: drabina wielofunkcyjna
• Konstrukcja: trzyelementowa i rozkładana
• Liczba segmentów: 3
• Liczba szczebli: 3 × 14
• Łączna liczba szczebli: 42
• Materiał: aluminium
• Kolor: metaliczny – aluminium niemalowane
• Maksymalne obciążenie: 150 kg
• Maksymalna wysokość robocza: 9,20 m
• Maksymalna długość konstrukcji: około 8,6 m
• Wysokość robocza w wysokim ustawieniu wolnostojącym: około 7 m
• Wysokość konstrukcji w wysokim ustawieniu wolnostojącym: około 6 m
• Wysokość po złożeniu: 373,1 cm
• Głębokość po złożeniu: około 22 cm
• Szerokość: 125,4 cm
• Waga: 34,2 kg
• Odstęp między szczeblami: 260 mm
• Przekrój szczebla: 28 × 28 mm
• Profile segmentów: 97 × 25 mm
• Ustawienie wolnostojące: tak
• Ustawienie przystawne: tak
• Możliwość wysunięcia trzeciego segmentu: tak
• Możliwość używania jednego segmentu osobno: tak
• Stabilizator: tak
• Zabezpieczenie przed rozsunięciem: pręt
• Blokady segmentów: tak
• Podest: nie
• Szczeble: antypoślizgowe
• Stopki: plastikowe i antypoślizgowe
• Klasa zastosowania: profesjonalna
• Norma: EN 131
• Certyfikat: TÜV
• Okres gwarancji: 5 lat

Najważniejsze cechy BS-DW 3x14

• trzy aluminiowe segmenty po 14 szczebli,
• łącznie 42 szczeble w elementach konstrukcji,
• możliwość ustawienia wolnostojącego i przystawnego,
• możliwość wysunięcia trzeciego segmentu,
• możliwość osobnego wykorzystania jednego elementu,
• maksymalna wysokość robocza 9,20 m,
• wysokość robocza około 7 m w wysokim ustawieniu wolnostojącym,
• wysokość transportowa 373,1 cm,
• maksymalne obciążenie 150 kg,
• szeroki stabilizator,
• profile segmentów 97 × 25 mm,
• szczeble 28 × 28 mm rozmieszczone co 260 mm,
• antypoślizgowe szczeble i stopki,
• masa konstrukcji 34,2 kg,
• zgodność z normą EN 131,
• certyfikat TÜV,
• 5-letnia gwarancja producenta.

FAQ – drabina aluminiowa BS-DW 3x14

Ile szczebli ma BS-DW 3x14?

Każdy z trzech segmentów posiada 14 szczebli. Łącznie wszystkie elementy mają 42 szczeble.

Czy drabina może pracować bez podparcia?

Tak. Dwa segmenty można rozstawić jako konstrukcję wolnostojącą zbliżoną kształtem do litery A.

Czy może być używana jako drabina przystawna?

Tak. Po wyprostowaniu i zablokowaniu segmentów drabinę można oprzeć o trwałą oraz stabilną powierzchnię.

Czy jeden segment można wykorzystać osobno?

Tak. Trzeci segment można wyjąć i używać jako niezależną drabinę przystawną.

Jaka jest maksymalna wysokość robocza?

Maksymalna wysokość robocza podawana przez producenta wynosi 9,20 m.

Jaka jest wysokość po złożeniu?

Wysokość transportowa złożonej konstrukcji wynosi 373,1 cm.

Ile waży drabina?

Masa całej konstrukcji wynosi 34,2 kg.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie całej drabiny wynosi 150 kg wraz z użytkownikiem, narzędziami i przenoszonymi materiałami.

Czy drabina posiada stabilizator?

Tak. Jedną z podstaw wyposażono w szeroki stabilizator, a całkowita szerokość konstrukcji wynosi 125,4 cm.

Jakie wymiary mają szczeble?

Szczeble mają przekrój 28 × 28 mm i są rozmieszczone w odstępach wynoszących 260 mm.

Czy drabina posiada podest?

Nie. BS-DW 3x14 jest przemysłową drabiną szczeblową bez podestu roboczego.

Czy model spełnia normę EN 131?

Tak. Producent potwierdza zgodność konstrukcji z normą EN 131.

Czy posiada certyfikat TÜV?

Tak. Certyfikat TÜV znajduje się w dokumentacji udostępnionej przez producenta.

Ile wynosi gwarancja?

Drabina BS-DW 3x14 jest objęta 5-letnią gwarancją producenta.
