Drabina aluminiowa przemysłowa wielofunkcyjna BS-DW 3x8 150 kg Bayersystem

Drabina aluminiowa przemysłowa BS-DW 3x8 150 kg

Drabina aluminiowa Bayersystem BS-DW 3x8 to profesjonalna, trzyelementowa konstrukcja wielofunkcyjna przeznaczona do prac wykonywanych na różnych wysokościach. Każdy z trzech segmentów wyposażono w osiem szczebli, a maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg.

Model może zostać rozstawiony jako drabina wolnostojąca, ustawiony w wysokiej konfiguracji wolnostojącej z wysuniętym trzecim segmentem albo wykorzystany jako drabina przystawna. Jeden z segmentów można także wyjąć i używać oddzielnie przy pracach niewymagających pełnego zasięgu konstrukcji.

Producentem drabiny jest firma Metalkas, natomiast produkt oferowany jest pod marką Bayersystem.

Co oznacza oznaczenie BS-DW 3x8?

Symbol 3x8 oznacza trzy aluminiowe segmenty wyposażone w osiem szczebli każdy. Łącznie elementy konstrukcji mają 24 szczeble.

Nie oznacza to jednego ciągu 24 kolejnych poziomów wejścia. W konfiguracji przystawnej segmenty częściowo zachodzą na siebie, a w ustawieniu wolnostojącym dwa elementy tworzą ramiona konstrukcji zbliżonej do litery A.

Drabina może być wykorzystywana jako:

• dwustronna drabina wolnostojąca,
• drabina wolnostojąca z wysuniętym trzecim segmentem,
• trzyelementowa drabina przystawna,
• krótsza konstrukcja przystawna,
• pojedynczy segment używany oddzielnie.

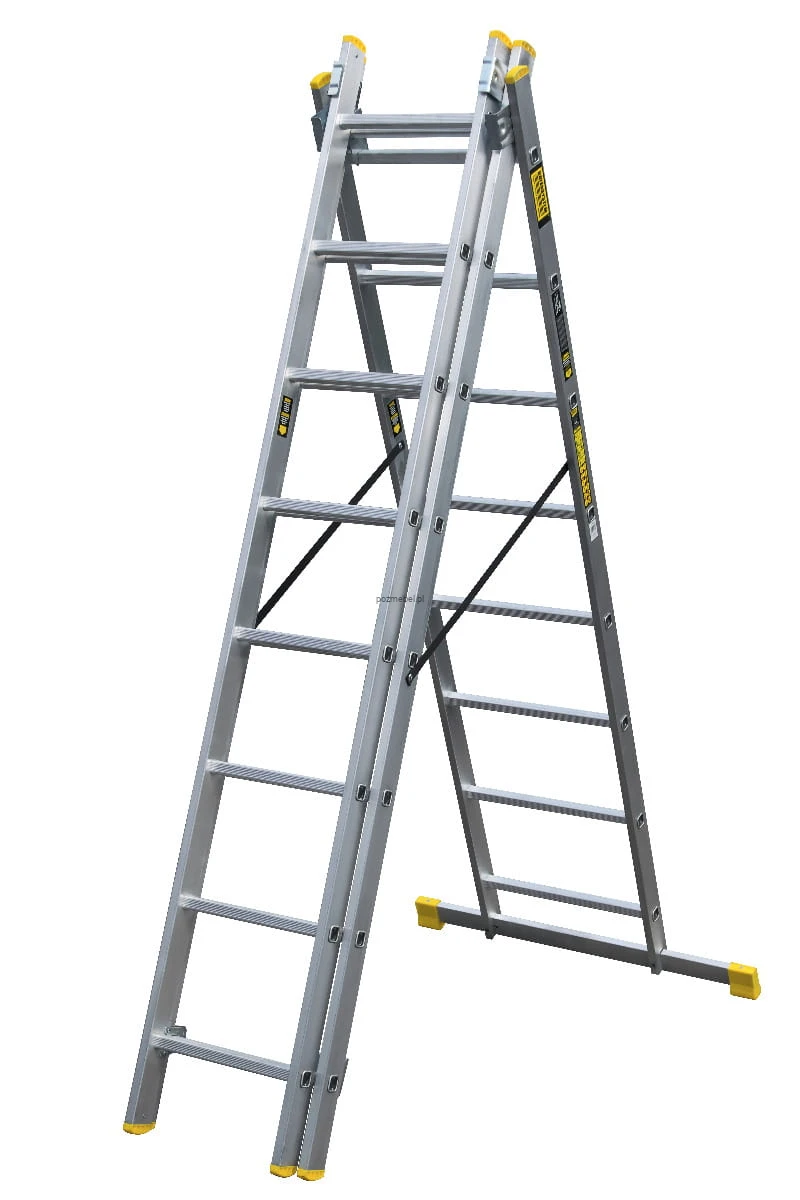

Drabina wolnostojąca z wejściem z obu stron

Dwa podstawowe segmenty można rozstawić bez opierania konstrukcji o ścianę, regał lub inny element budynku. Szczeble znajdują się po obu stronach, dlatego użytkownik może wybrać kierunek wejścia odpowiedni do położenia stanowiska.

Ustawienie wolnostojące sprawdzi się między innymi podczas:

• malowania ścian i sufitów,
• prac na środku pomieszczenia lub hali,
• montowania oświetlenia i wyposażenia,
• obsługi wolnostojących instalacji,
• prac w warsztacie i magazynie,
• konserwowania altan i budynków gospodarczych,
• wybranych prac przy drzewach i wysokich roślinach.

Pomimo dwustronnej konstrukcji z drabiny może korzystać jednocześnie tylko jedna osoba. Nie należy przechodzić przez szczyt bezpośrednio z jednego segmentu na drugi.

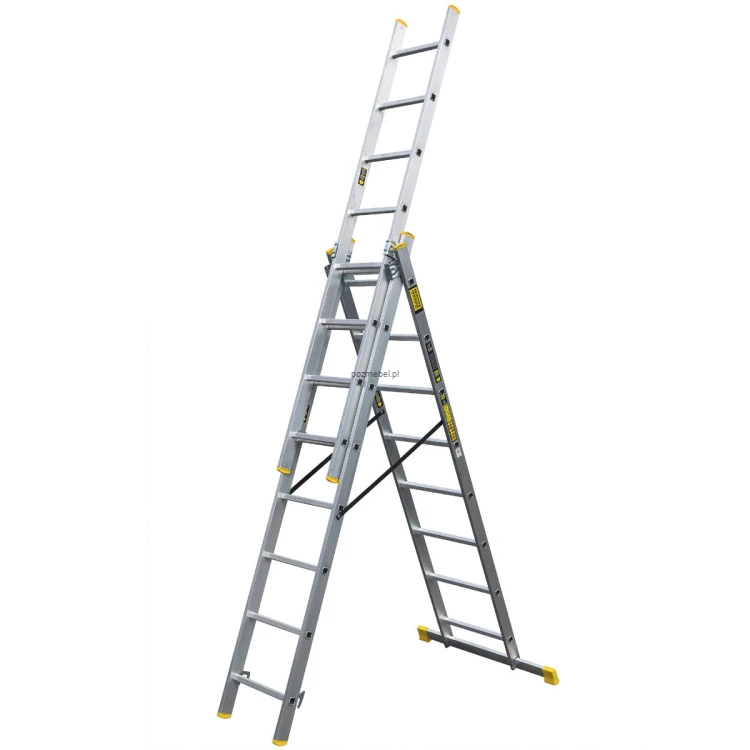

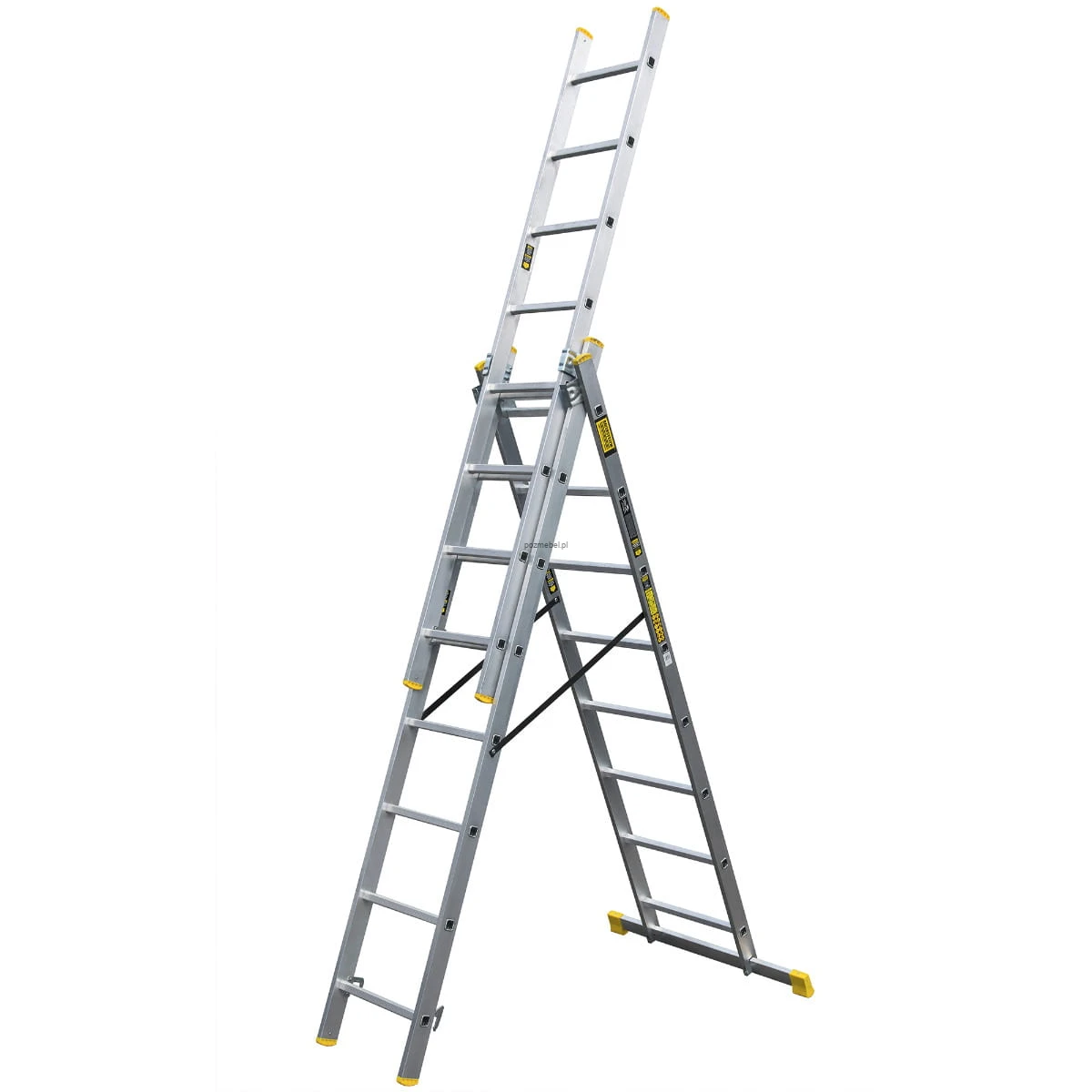

Wysokie ustawienie wolnostojące

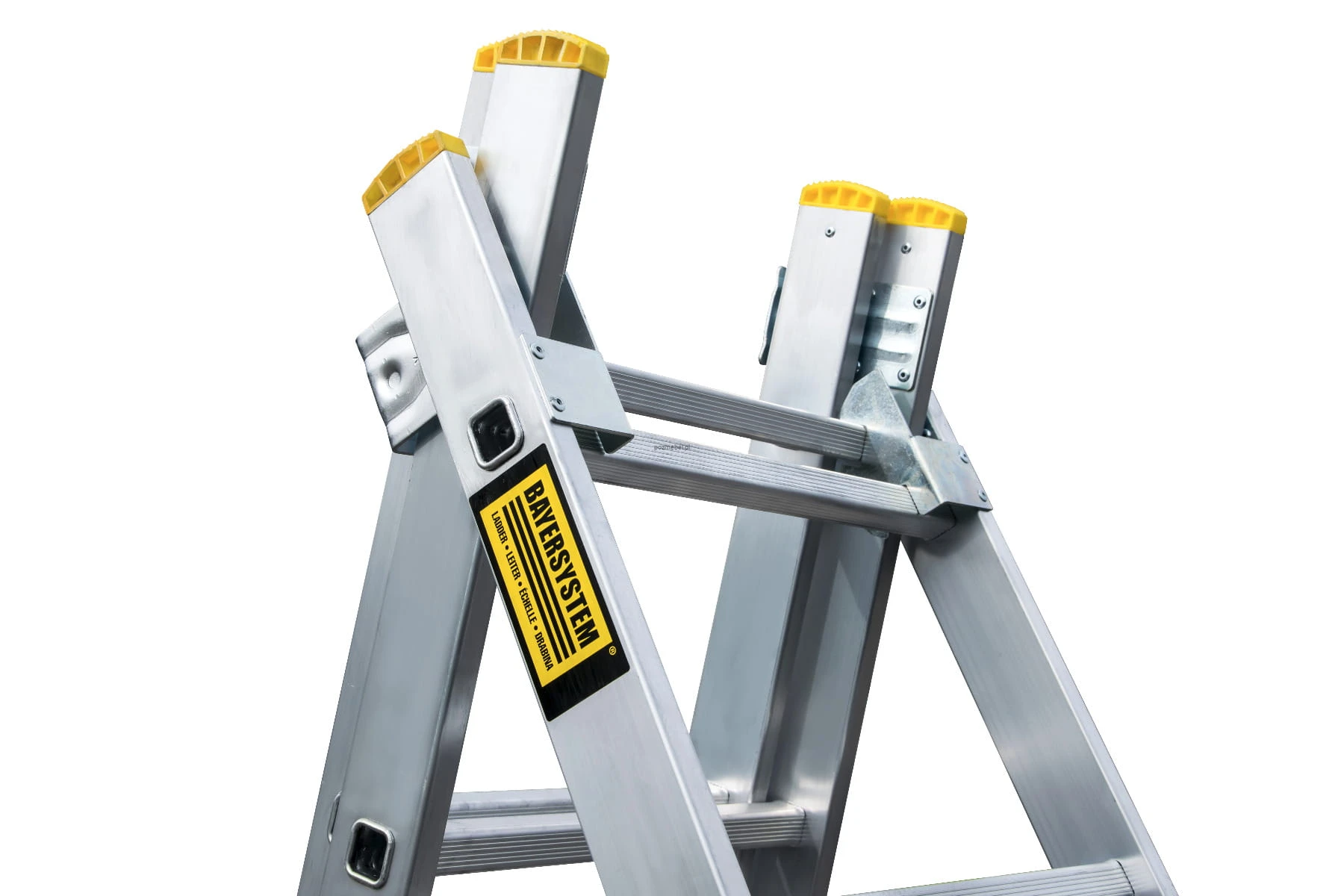

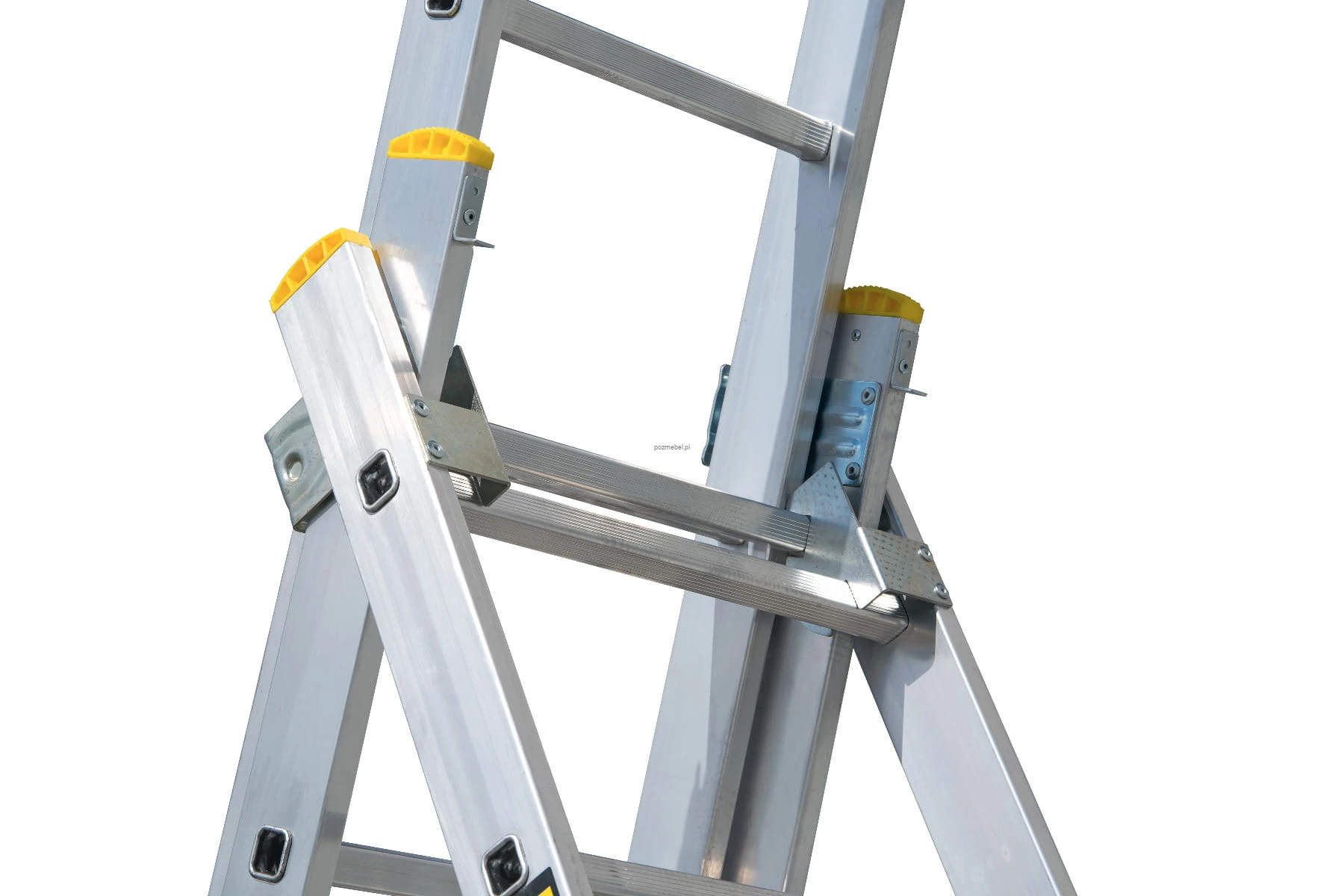

Trzeci segment można wysunąć ponad dwa elementy tworzące podstawę wolnostojącą. Schemat producenta wskazuje dla tej konfiguracji wysokość konstrukcji około 3,3 m oraz orientacyjną wysokość roboczą około 4,3 m.

Rzeczywisty zasięg zależy od wzrostu użytkownika, bezpiecznego poziomu wejścia, sposobu rozstawienia oraz rodzaju wykonywanej czynności. Wysokość robocza nie oznacza poziomu, na którym można ustawić stopy.

Przed wysunięciem trzeciego segmentu należy sprawdzić:

• prawidłowe rozstawienie dwóch dolnych elementów,

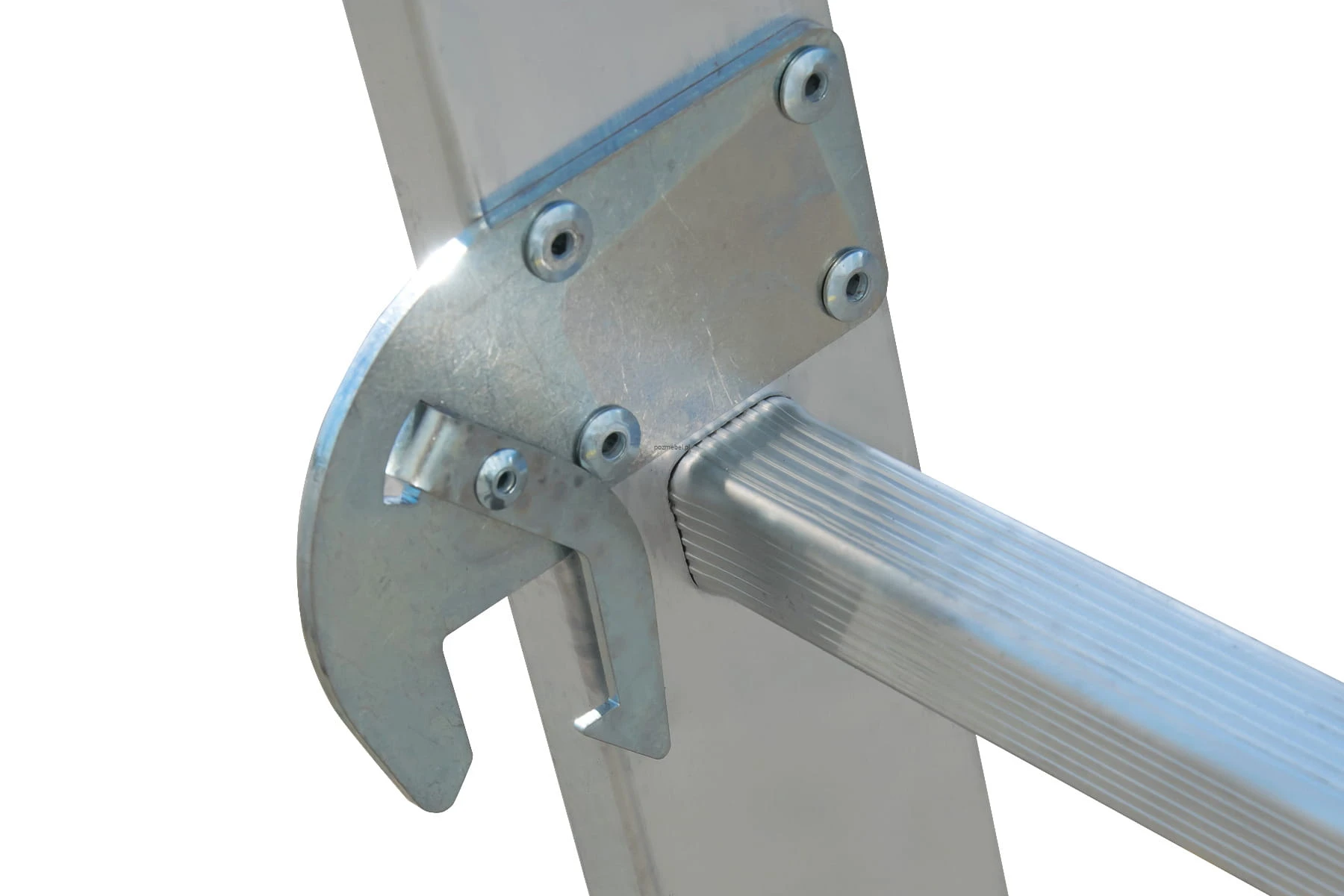

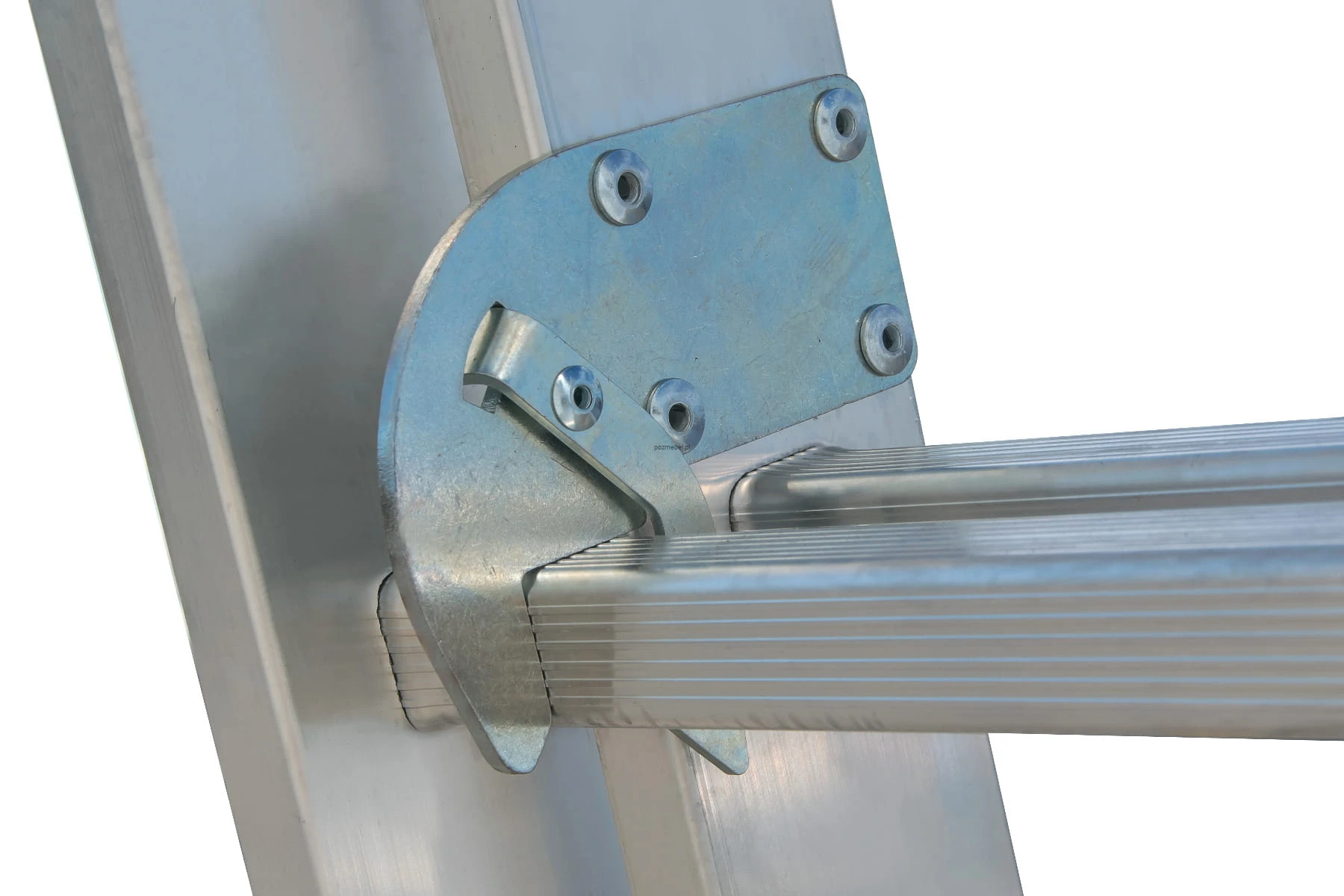

• działanie prowadnic i blokad,
• stan stabilizatora,
• napięcie paska zabezpieczającego,
• brak przeszkód ponad konstrukcją,
• twardość i równość podłoża.

Położenia segmentów nie wolno zmieniać, gdy użytkownik znajduje się na drabinie.

Ustawienie jako drabina przystawna

Po ustawieniu segmentów pionowo BS-DW 3x8 może pracować jako drabina przystawna. Maksymalna długość konstrukcji wskazana na schemacie producenta wynosi około 4,5 m.

Górna część drabiny musi zostać oparta o trwałą, nieruchomą i odporną na nacisk powierzchnię. Konstrukcji nie należy opierać o:

• szyby i przeszklenia,
• niezabezpieczone drzwi,
• lekkie płyty lub przegrody,
• delikatne rynny,
• chwiejne regały,
• elementy mogące przesunąć się lub odkształcić.

Przed wejściem należy sprawdzić kąt ustawienia, stabilność górnego punktu oparcia oraz prawidłowe zablokowanie wykorzystywanych segmentów.

Maksymalna wysokość robocza 5,27 m

Największy zasięg modelu uzyskuje się w ustawieniu przystawnym. Maksymalna wysokość robocza podawana w danych technicznych wynosi 5,27 m.

Wysokość robocza jest wartością orientacyjną uwzględniającą zasięg użytkownika. Nie odpowiada wysokości drabiny ani poziomowi, na którym można bezpiecznie ustawić stopy.

Nie należy zwiększać zasięgu przez wchodzenie na szczeble wyłączone z użytkowania, stawianie konstrukcji na dodatkowych podwyższeniach ani nadmierne wychylanie się poza profile boczne.

Odłączany segment jako osobna drabina

Trzeci segment można wyjąć i wykorzystać jako niezależną drabinę przystawną. Rozwiązanie jest przydatne podczas prac na mniejszych wysokościach, gdy rozstawianie kompletnej konstrukcji 3x8 nie jest potrzebne.

Oddzielny segment zajmuje mniej miejsca i jest łatwiejszy do ustawienia w wąskim pomieszczeniu. Nadal wymaga jednak stabilnego punktu oparcia i nie może być używany jako samodzielna drabina wolnostojąca.

Wyjęcie oraz ponowne zamontowanie elementu należy wykonywać po ułożeniu drabiny na stabilnym podłożu i zgodnie z instrukcją producenta.

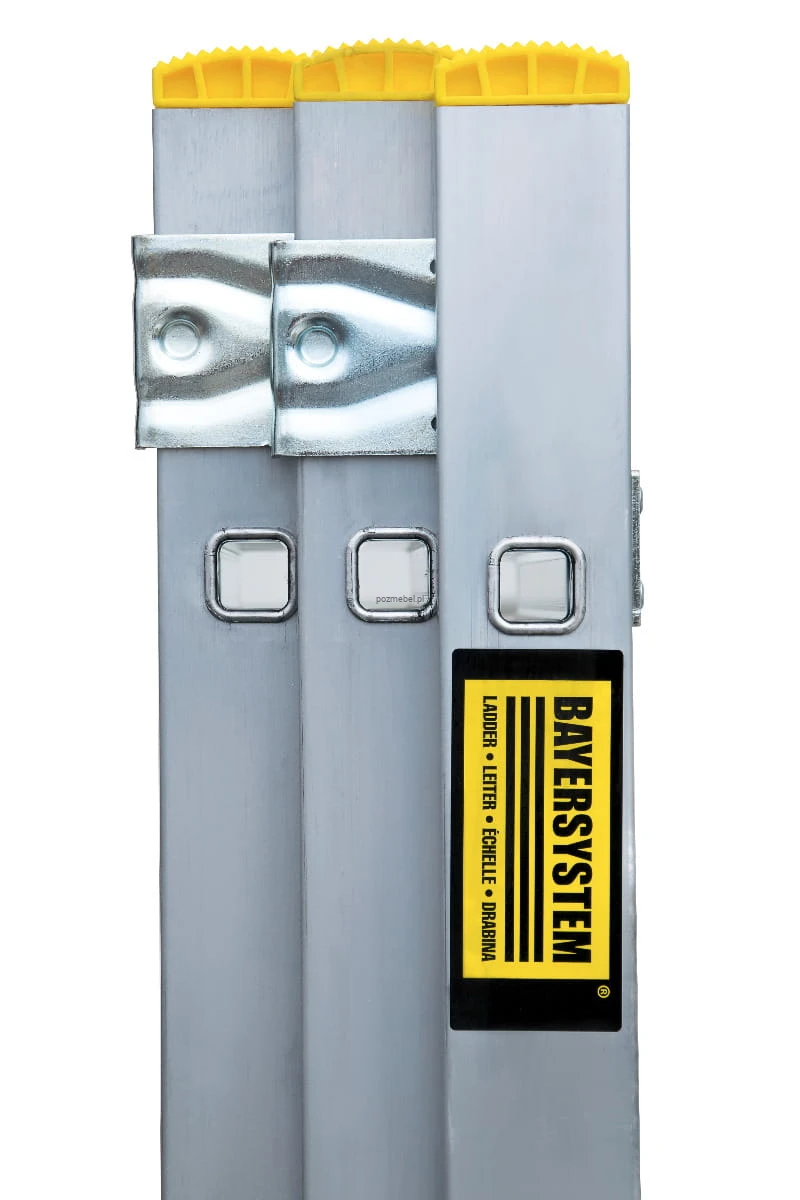

Wysokość po złożeniu 217,1 cm

Po całkowitym zsunięciu segmentów drabina ma 217,1 cm wysokości. Głębokość złożonej konstrukcji wynosi około 15,5 cm, a szerokość całkowita 89,4 cm.

Wymiary transportowe należy uwzględnić przy wyborze pojazdu, uchwytów i miejsca przechowywania. Przed przewozem segmenty trzeba zsunąć oraz zabezpieczyć przed niekontrolowanym przemieszczaniem.

Drabina nie powinna przesuwać się w przestrzeni ładunkowej ani uderzać o inne elementy wyposażenia. Pasy mocujące nie mogą powodować trwałego odkształcenia profili.

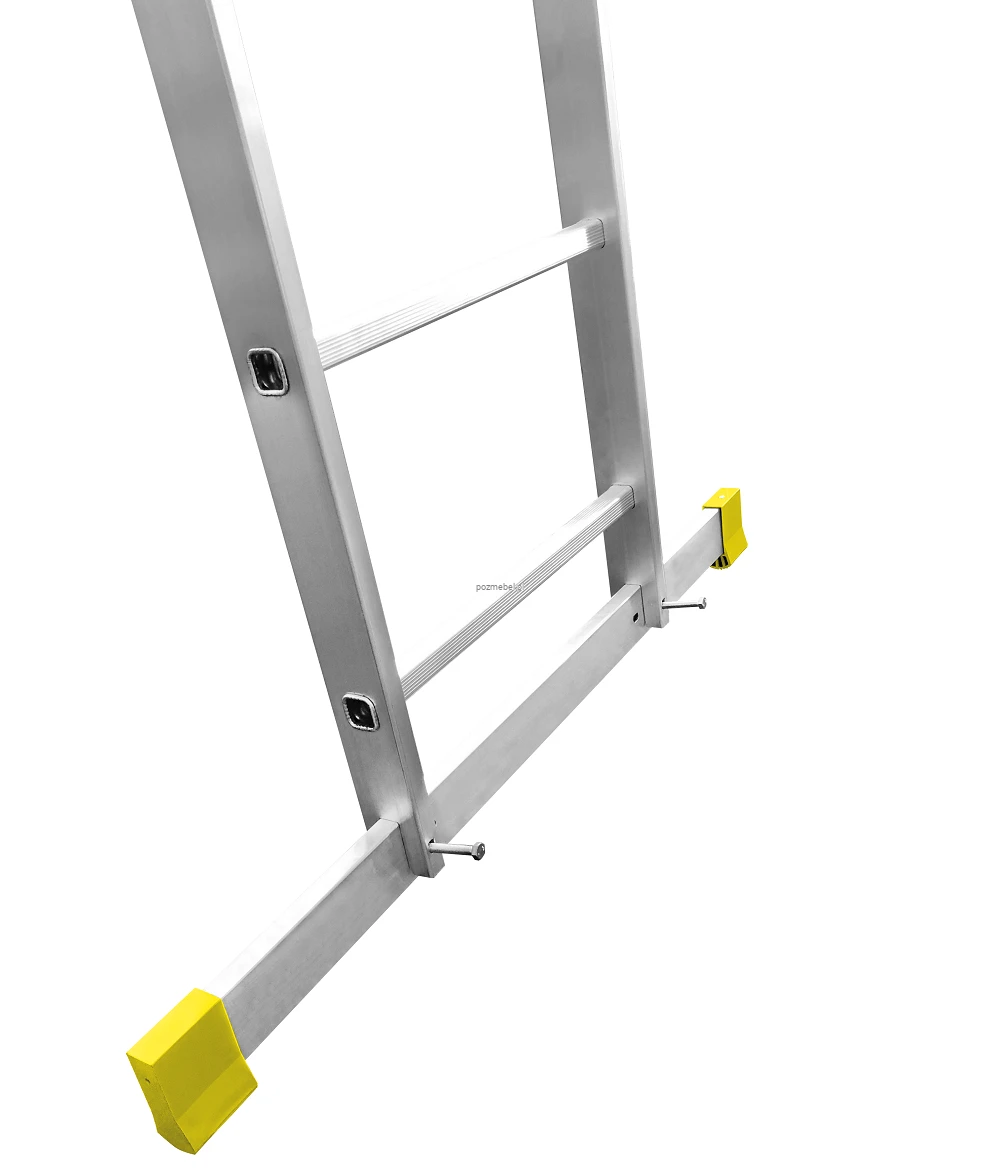

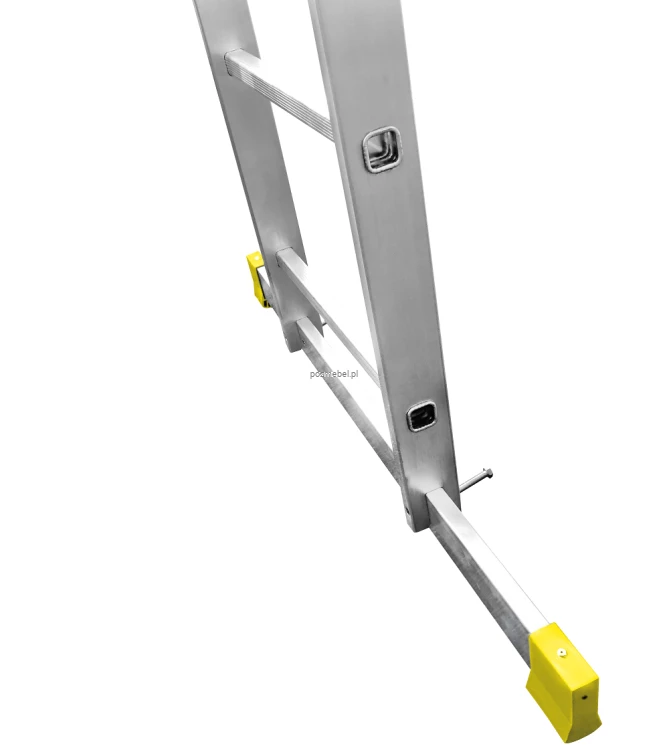

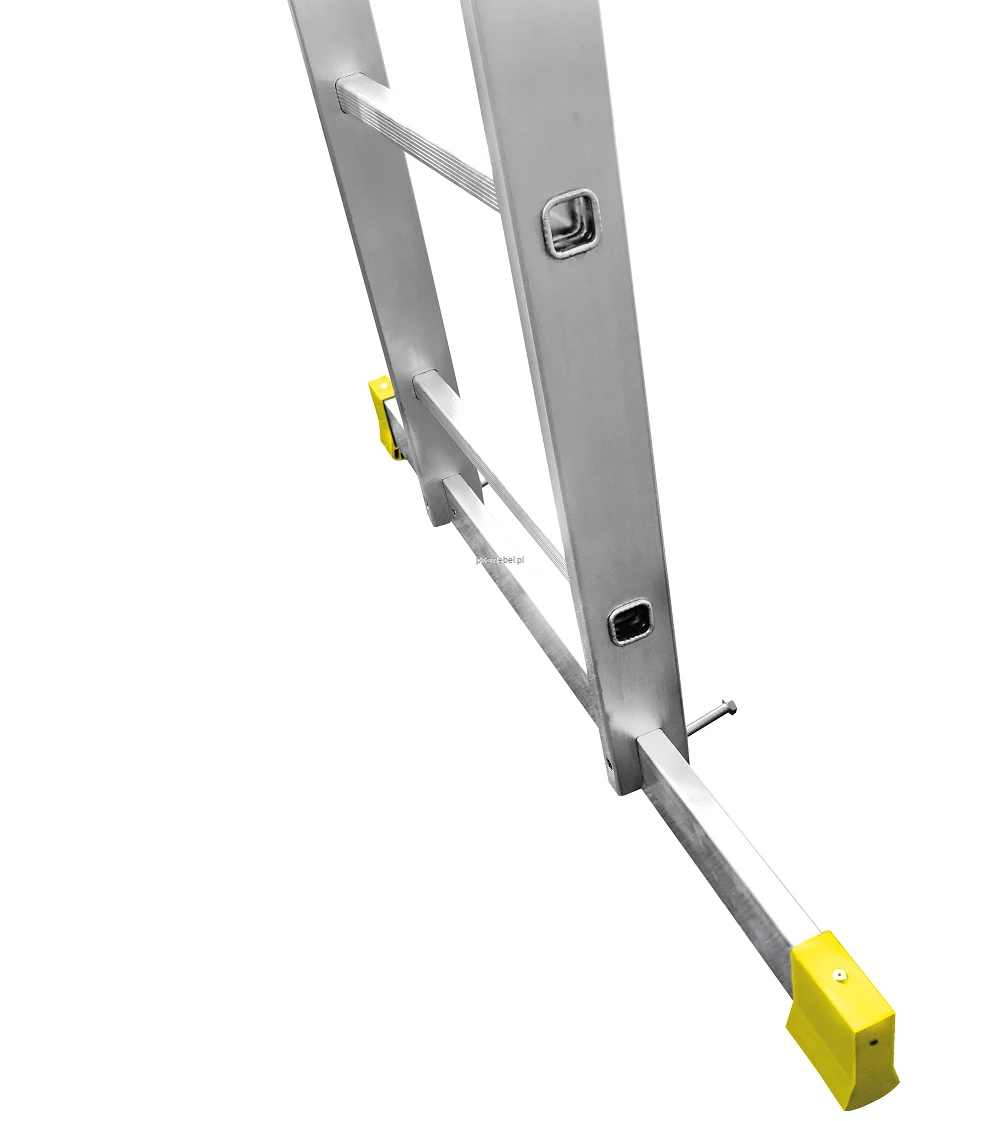

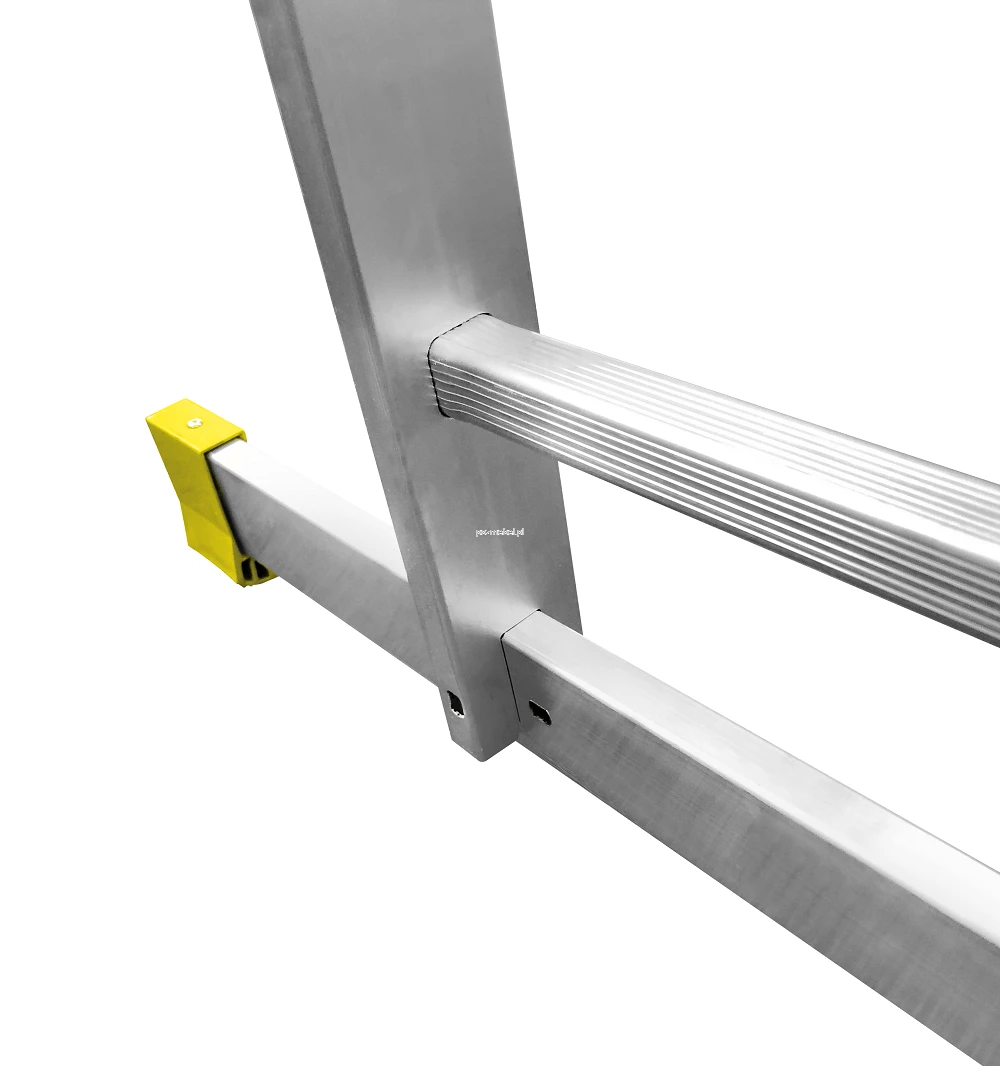

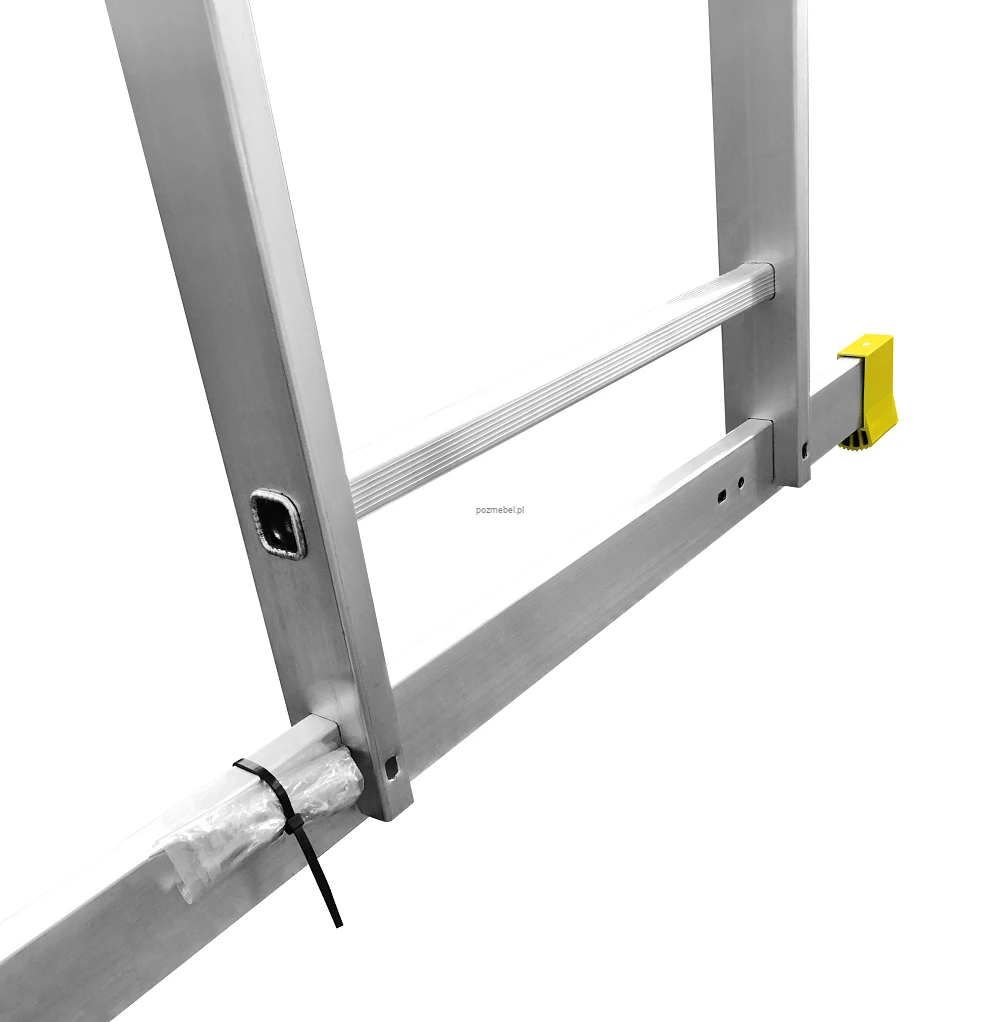

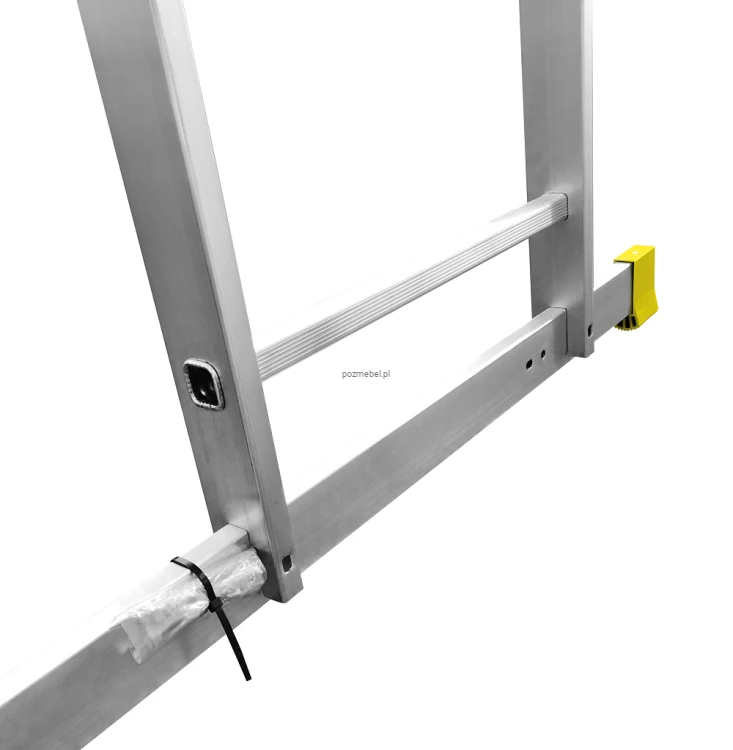

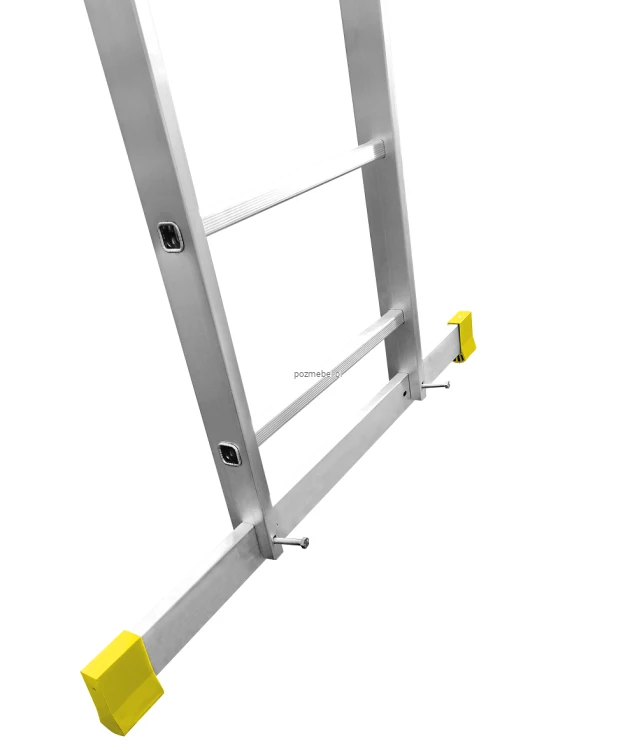

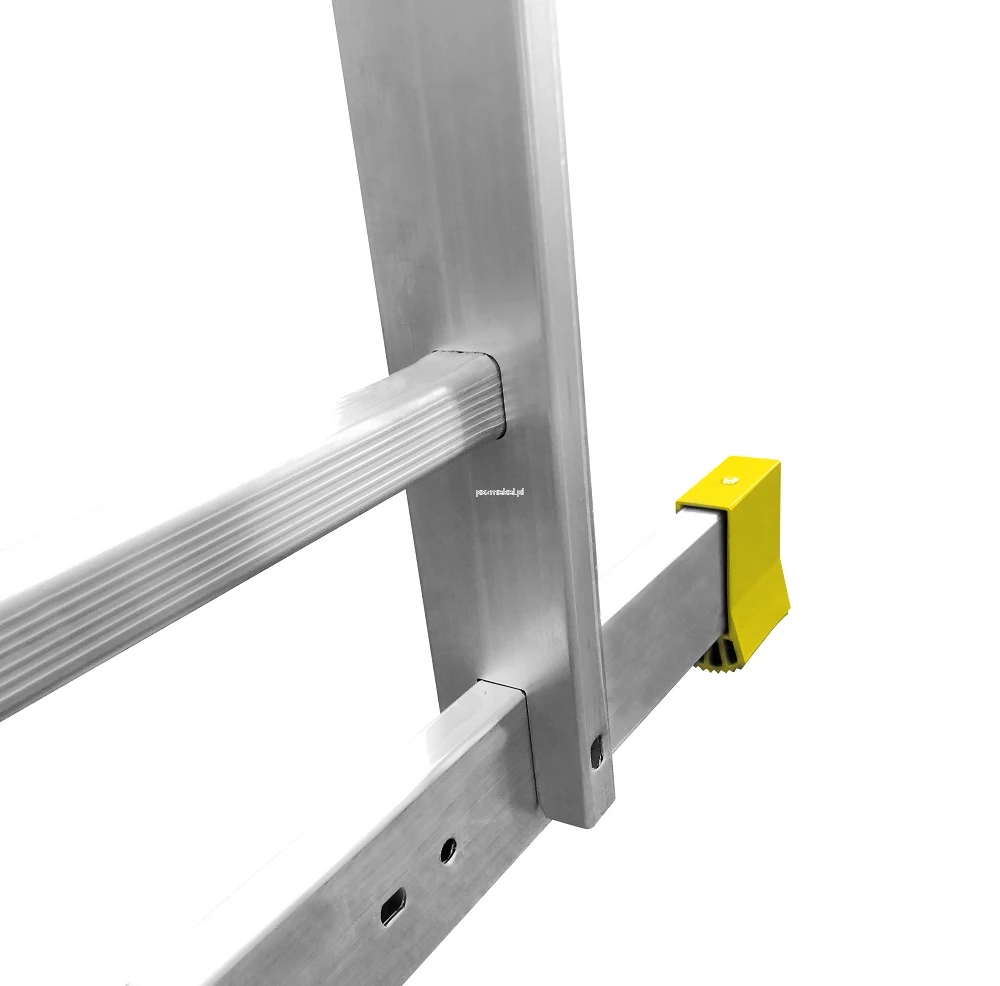

Stabilizator o szerokości całkowitej 89,4 cm

Jedną z podstaw wyposażono w poprzeczny stabilizator wykonany z profilu 50 × 20 mm. Pełna szerokość konstrukcji wynosi 89,4 cm.

Stabilizator zwiększa powierzchnię podparcia i pomaga ograniczyć boczne przemieszczanie prawidłowo ustawionej drabiny. Nie zastępuje jednak twardego i równego podłoża, właściwego rozstawienia ani sprawnych blokad.

Przed wejściem należy sprawdzić jego zamocowanie, stan plastikowych zakończeń i równomierny kontakt z powierzchnią.

Pasek ograniczający rozsunięcie drabiny

Dwa segmenty tworzące podstawę ustawienia wolnostojącego są połączone paskiem ograniczającym ich niekontrolowane rozsunięcie.

Przed rozpoczęciem pracy należy sprawdzić, czy pasek:

• jest kompletny,
• nie jest przetarty ani zerwany,
• został prawidłowo zamocowany,
• ogranicza dalsze rozstawianie segmentów,
• nie jest skręcony lub zablokowany.

Uszkodzonego zabezpieczenia nie należy zastępować przypadkowym sznurkiem, przewodem ani innym elementem nieprzewidzianym przez producenta.

Profile segmentów 61,5 × 20 mm

Wszystkie trzy segmenty wykonano z aluminiowych profili o wymiarach 61,5 × 20 mm. Poszczególne elementy mają różne szerokości umożliwiające ich wzajemne przesuwanie:

• segment wąski: 35,2 cm,
• segment środkowy: 40,7 cm,
• segment szeroki: 46,2 cm.

Przed każdym użyciem należy sprawdzić profile, prowadnice i połączenia pod kątem skrzywień, wgnieceń, pęknięć oraz nadmiernych luzów. Uszkodzonej konstrukcji nie należy samodzielnie prostować, spawać ani modyfikować.

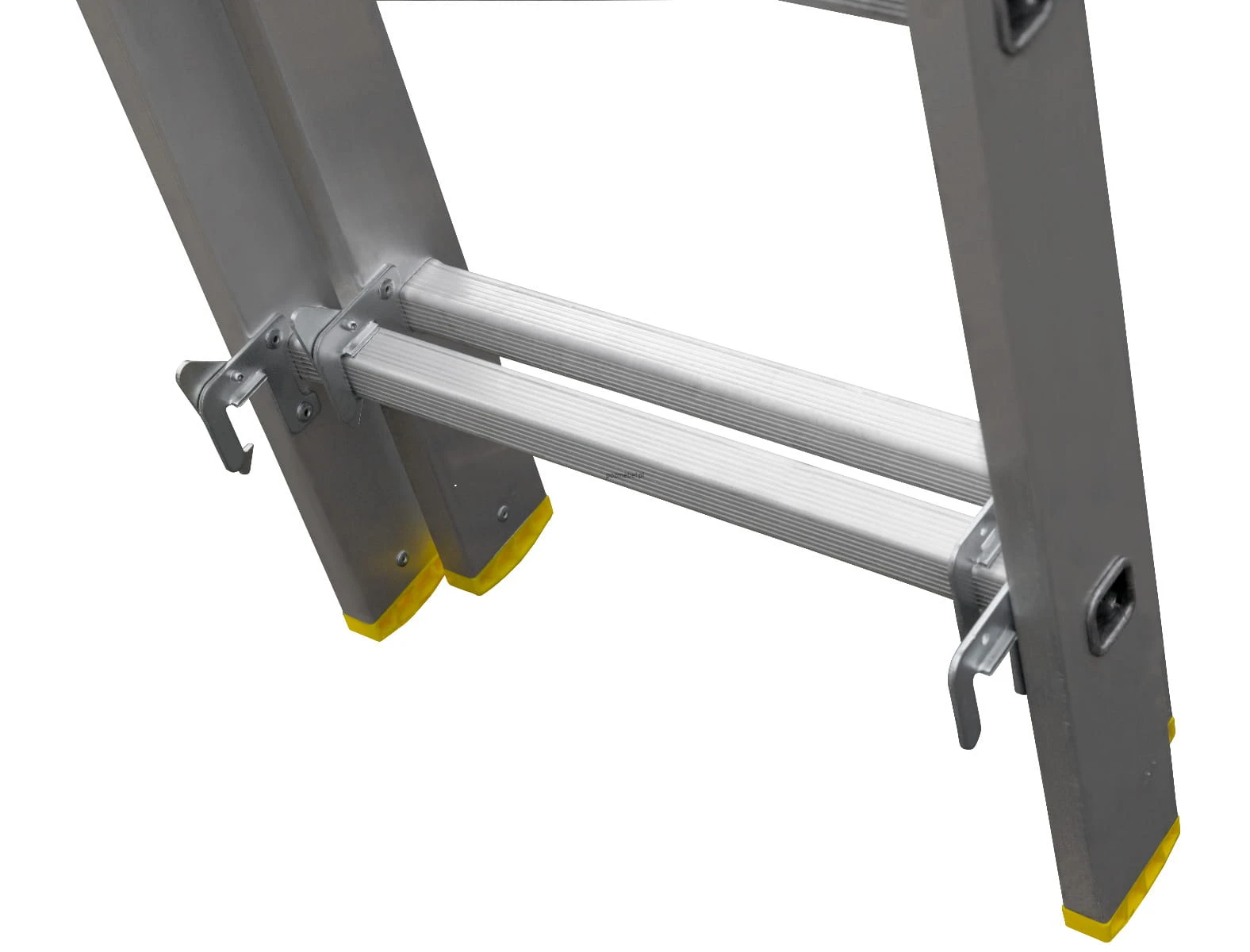

Szczeble 25 × 25 mm rozmieszczone co 260 mm

Szczeble mają przekrój 25 × 25 mm i są rozmieszczone w regularnych odstępach wynoszących 260 mm. Ich powierzchnie pomagają zwiększyć przyczepność obuwia podczas wchodzenia oraz schodzenia.

Przed rozpoczęciem pracy należy usunąć ze szczebli wodę, olej, smar, farbę, błoto i inne zabrudzenia. Plastikowe stopki powinny być kompletne, prawidłowo osadzone i wolne od substancji ograniczających przyczepność.

Zalecane jest stosowanie zamkniętego obuwia roboczego z czystą i suchą podeszwą.

Masa 11,4 kg i nośność 150 kg

Cała konstrukcja waży 11,4 kg. Zastosowanie aluminium oraz wysokość transportowa wynosząca 217,1 cm ułatwiają przenoszenie modelu pomiędzy stanowiskami pracy.

Maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg. Do wartości tej należy wliczyć łączną masę:

• użytkownika,
• odzieży i obuwia roboczego,
• narzędzi,
• materiałów,
• pozostałego przenoszonego wyposażenia.

Nośność 150 kg dotyczy całej konstrukcji, a nie każdego segmentu lub szczebla osobno. Na drabinie może znajdować się jednocześnie tylko jedna osoba.

Zastosowanie drabiny BS-DW 3x8

Wielofunkcyjna konstrukcja może być wykorzystywana podczas:

• prac remontowych i wykończeniowych,
• malowania ścian oraz sufitów,
• montowania oświetlenia i wyposażenia,
• prac przy wysokich oknach,
• konserwowania elewacji i rur spustowych,
• obsługi instalacji w warsztacie lub magazynie,
• porządkowania wyższych poziomów regałów,
• prac przy altanach i budynkach gospodarczych.

Drabina nie posiada podestu ani półki na narzędzia. Nie zastępuje również rusztowania podczas długotrwałych prac wymagających dużej swobody ruchu.

BS-DW 3x8 a BS-DW 3x7

Model 3x8 ma po jednym szczeblu więcej w każdym segmencie i zapewnia większy zasięg niż wariant 3x7.

• BS-DW 3x7: wysokość po złożeniu 191,1 cm, szerokość 76,4 cm, wysokość robocza 4,78 m i masa 10,98 kg.
• BS-DW 3x8: wysokość po złożeniu 217,1 cm, szerokość 89,4 cm, wysokość robocza 5,27 m i masa 11,4 kg.

BS-DW 3x8 jest dłuższa po złożeniu o 26 cm, szersza o 13 cm i cięższa o 0,42 kg. Zapewnia przy tym około 49 cm większą maksymalną wysokość roboczą.

BS-DW 3x8 a BS-DW 3x9

Wariant 3x9 ma po jednym szczeblu więcej w każdym segmencie i zapewnia zasięg przekraczający 6 m.

• BS-DW 3x8: wysokość po złożeniu 217,1 cm, wysokość robocza 5,27 m i masa 11,4 kg.
• BS-DW 3x9: wysokość po złożeniu 243,1 cm, wysokość robocza 6,01 m i masa 13,8 kg.

Model 3x9 jest dłuższy po złożeniu o 26 cm, cięższy o 2,4 kg i oferuje około 74 cm większą wysokość roboczą. BS-DW 3x8 będzie bardziej kompaktowym wyborem, jeżeli zasięg 5,27 m odpowiada planowanym pracom.

Sprawdź drabiny wolnostojące

Dobierając konstrukcję, należy porównać wysokość roboczą, liczbę segmentów, masę i wymiar po złożeniu. Do zadań wykonywanych głównie bez opierania konstrukcji o ścianę można sprawdzić także drabiny wolnostojące z dwoma połączonymi przęsłami.

Zasady bezpiecznego użytkowania

• Drabinę należy ustawiać na równym, twardym, suchym i stabilnym podłożu.
• Przed wejściem trzeba sprawdzić segmenty, szczeble, prowadnice, blokady, stabilizator i stopki.
• Wybrana konfiguracja musi zostać całkowicie rozstawiona i prawidłowo zabezpieczona.
• Z drabiny może korzystać jednocześnie tylko jedna osoba.
• Maksymalne obciążenie całej konstrukcji wynosi 150 kg.
• Nie należy przechodzić przez szczyt z jednej strony na drugą.
• Nie wolno zmieniać położenia segmentów, gdy użytkownik znajduje się na drabinie.
• Konstrukcji nie należy ustawiać na skrzyniach, paletach ani innych podwyższeniach.
• Drabiny nie można wykorzystywać jako poziomego pomostu.
• Aluminium przewodzi prąd.
• Nie należy pracować podczas silnego wiatru, burzy, opadów ani oblodzenia.

Dane techniczne drabiny BS-DW 3x8

• Producent: Metalkas S.A.
• Marka: Bayersystem
• Seria: BS-DW
• Model: BS-DW 3x8
• Kod produktu: 8.08.01-003
• Rodzaj: drabina aluminiowa przemysłowa
• Typ: drabina wielofunkcyjna
• Konstrukcja: trzyelementowa i rozkładana
• Liczba segmentów: 3
• Liczba szczebli: 3 × 8
• Łączna liczba szczebli: 24
• Materiał: aluminium
• Kolor: metaliczny – aluminium niemalowane
• Maksymalne obciążenie: 150 kg
• Maksymalna wysokość robocza: 5,27 m
• Maksymalna długość konstrukcji: około 4,5 m
• Wysokość robocza w wysokim ustawieniu wolnostojącym: około 4,3 m
• Wysokość konstrukcji wolnostojącej: około 3,3 m
• Wysokość po złożeniu: 217,1 cm
• Głębokość po złożeniu: około 15,5 cm
• Szerokość: 89,4 cm
• Waga: 11,4 kg
• Odstęp między szczeblami: 260 mm
• Przekrój szczebla: 25 × 25 mm
• Profile segmentów: 61,5 × 20 mm
• Profil stabilizatora: 50 × 20 mm
• Szerokość segmentu wąskiego: 35,2 cm
• Szerokość segmentu środkowego: 40,7 cm
• Szerokość segmentu szerokiego: 46,2 cm
• Ustawienie wolnostojące: tak
• Ustawienie przystawne: tak
• Możliwość wysunięcia trzeciego segmentu: tak
• Możliwość używania jednego segmentu osobno: tak
• Stabilizator: tak
• Zabezpieczenie przed rozsunięciem: pasek
• Podest: nie
• Szczeble: antypoślizgowe
• Stopki: plastikowe i antypoślizgowe
• Klasa zastosowania: profesjonalna
• Norma: EN 131
• Certyfikat: TÜV
• Okres gwarancji: 5 lat

Najważniejsze cechy BS-DW 3x8

• trzy aluminiowe segmenty po osiem szczebli,
• łącznie 24 szczeble w elementach konstrukcji,
• możliwość ustawienia wolnostojącego i przystawnego,
• możliwość wysunięcia trzeciego segmentu,
• możliwość osobnego wykorzystania jednego elementu,
• maksymalna wysokość robocza 5,27 m,
• wysokość robocza około 4,3 m w wysokim ustawieniu wolnostojącym,
• wysokość transportowa 217,1 cm,
• maksymalne obciążenie 150 kg,
• stabilizator o szerokości całkowitej 89,4 cm,
• profile segmentów 61,5 × 20 mm,
• szczeble 25 × 25 mm rozmieszczone co 260 mm,
• antypoślizgowe szczeble i stopki,
• masa konstrukcji 11,4 kg,
• zgodność z normą EN 131,
• certyfikat TÜV,
• 5-letnia gwarancja producenta.

FAQ – drabina aluminiowa BS-DW 3x8

Ile szczebli ma BS-DW 3x8?

Każdy z trzech segmentów posiada osiem szczebli. Łącznie elementy konstrukcji mają 24 szczeble.

Czy drabina może pracować bez podparcia?

Tak. Dwa segmenty można rozstawić jako konstrukcję wolnostojącą zbliżoną kształtem do litery A.

Czy może być używana jako drabina przystawna?

Tak. Po ustawieniu i zablokowaniu segmentów konstrukcję można oprzeć o stabilną oraz wytrzymałą powierzchnię.

Czy jeden segment można wykorzystać oddzielnie?

Tak. Trzeci segment można wyjąć i używać jako niezależną drabinę przystawną.

Jaka jest maksymalna wysokość robocza?

Maksymalna wysokość robocza podawana w danych technicznych wynosi 5,27 m.

Jaka jest wysokość robocza wolnostojąca?

Schemat producenta wskazuje orientacyjną wysokość roboczą około 4,3 m w wysokim ustawieniu wolnostojącym.

Jaka jest wysokość po złożeniu?

Wysokość transportowa złożonej konstrukcji wynosi 217,1 cm.

Ile waży drabina?

Masa całej konstrukcji wynosi 11,4 kg.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie całej drabiny wynosi 150 kg wraz z użytkownikiem, narzędziami i materiałami.

Czy drabina posiada stabilizator?

Tak. Jedną z podstaw wyposażono w stabilizator, a całkowita szerokość konstrukcji wynosi 89,4 cm.

Czy drabina posiada podest?

Nie. BS-DW 3x8 jest przemysłową drabiną szczeblową bez podestu roboczego.

Czy model spełnia normę EN 131?

Tak. Producent potwierdza zgodność drabiny z normą EN 131.

Czy posiada certyfikat TÜV?

Tak. Certyfikat TÜV znajduje się w dokumentacji producenta.

Ile wynosi gwarancja?

Drabina BS-DW 3x8 jest objęta 5-letnią gwarancją producenta.
