Drabina aluminiowa przemysłowa wielofunkcyjna BS-DW 3x6 150 kg Bayersystem

Drabina aluminiowa wielofunkcyjna BS-DW 3x6

Drabina aluminiowa Bayersystem BS-DW 3x6 to profesjonalna, trzyelementowa konstrukcja przeznaczona do prac wykonywanych na różnych wysokościach. Każdy z trzech segmentów ma sześć szczebli, a maksymalne dopuszczalne obciążenie całej drabiny wynosi 150 kg.

W zależności od potrzeb model może zostać rozstawiony jako drabina wolnostojąca, ustawiony z wysuniętym trzecim segmentem albo rozłożony pionowo i oparty o stabilną powierzchnię. Jeden z segmentów można również wyjąć i użytkować jako oddzielną drabinę przystawną.

Producentem konstrukcji jest firma Metalkas, natomiast produkt oferowany jest pod marką Bayersystem.

Trzy segmenty po sześć szczebli

Oznaczenie 3x6 informuje, że konstrukcja składa się z trzech aluminiowych elementów wyposażonych w sześć szczebli każdy. Łącznie segmenty mają 18 szczebli.

Nie oznacza to jednego ciągu 18 poziomów wejścia. W konfiguracji przystawnej segmenty częściowo zachodzą na siebie, natomiast w ustawieniu wolnostojącym dwa elementy tworzą podstawę konstrukcji zbliżonej do litery A.

BS-DW 3x6 może pracować jako:

• dwustronna drabina wolnostojąca,
• drabina wolnostojąca z wysuniętym segmentem,
• trzyelementowa drabina przystawna,
• krótsza drabina przystawna złożona z części segmentów,
• pojedynczy segment używany niezależnie.

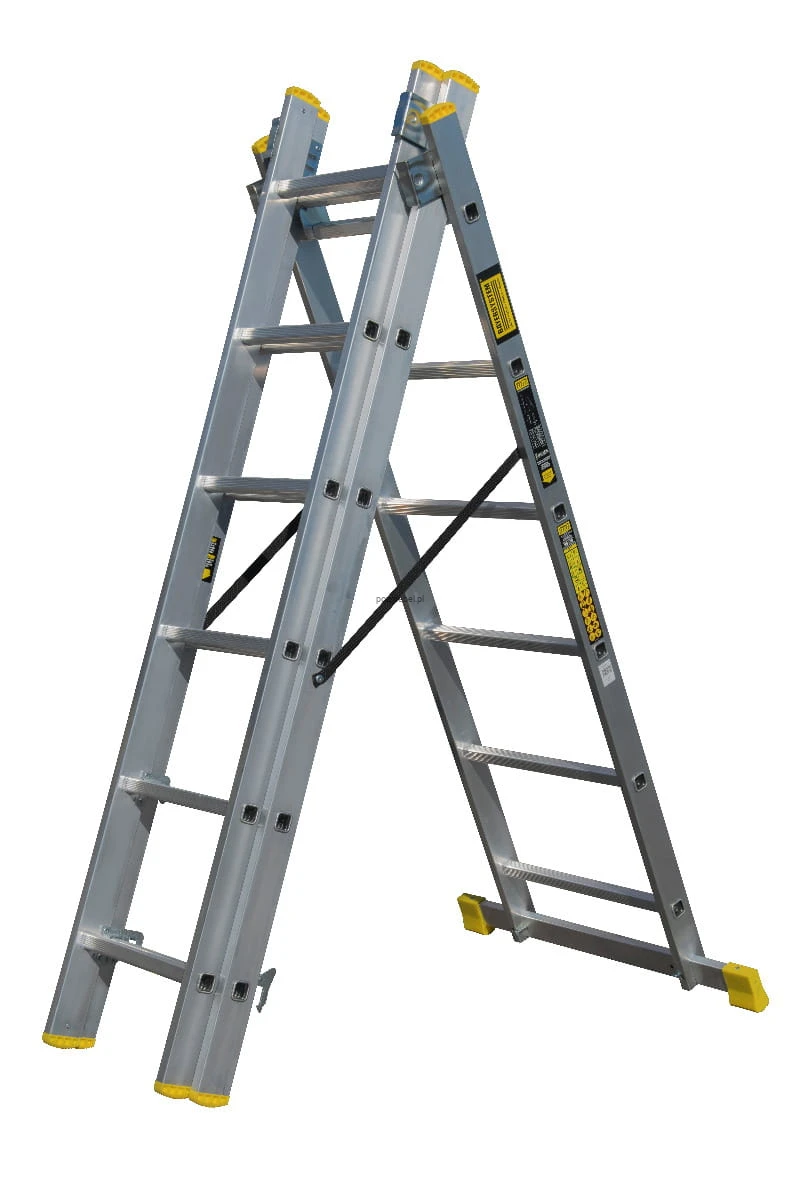

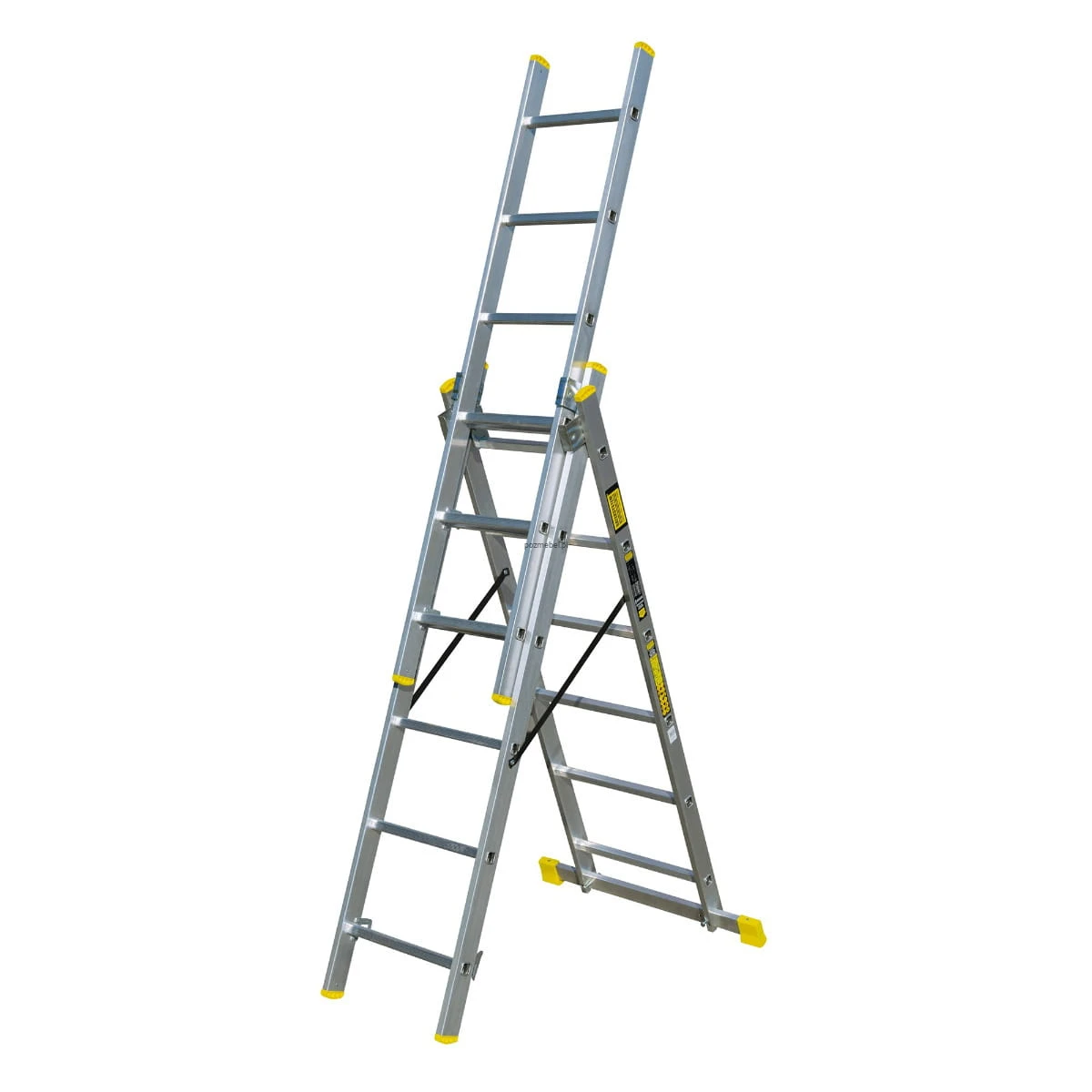

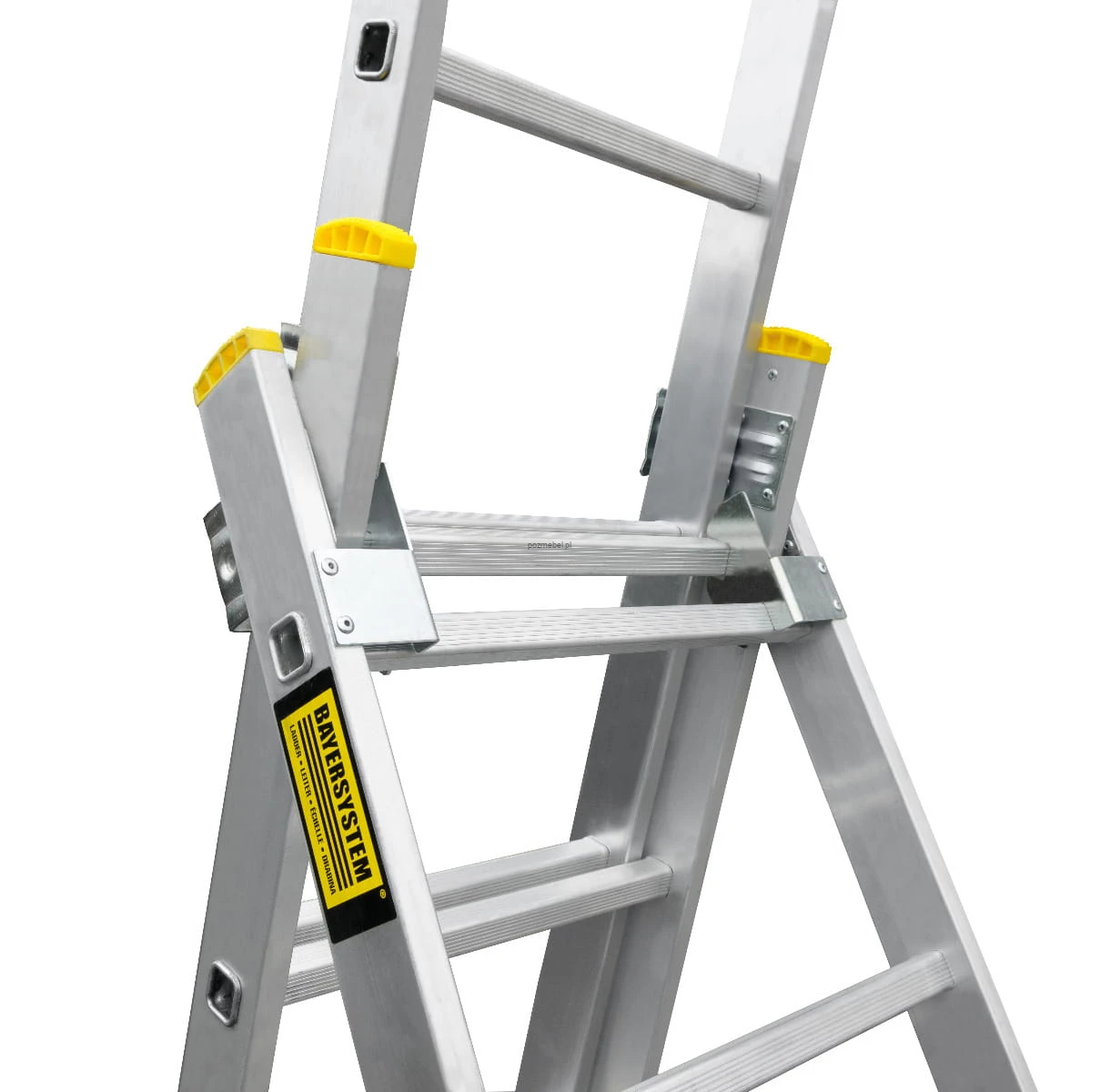

Drabina wolnostojąca z wejściem z obu stron

Dwa podstawowe segmenty można rozstawić bez opierania konstrukcji o ścianę. Takie ustawienie sprawdzi się podczas prac na środku pomieszczenia, w hali, warsztacie, garażu lub ogrodzie.

Szczeble znajdują się po obu stronach rozstawionej konstrukcji, dlatego użytkownik może wybrać kierunek wejścia dopasowany do położenia stanowiska. Z drabiny może jednak korzystać jednocześnie tylko jedna osoba.

Nie należy przechodzić bezpośrednio przez szczyt z jednej strony na drugą. W celu zmiany strony trzeba zejść na podłoże.

Wysokość robocza do około 4,05 m

Maksymalna wysokość robocza podawana dla BS-DW 3x6 wynosi około 4,05 m. Największy zasięg uzyskuje się po rozłożeniu konstrukcji w ustawieniu przystawnym.

W konfiguracji wolnostojącej wysokość robocza wynosi nieco ponad 3 m. Dokładny zasięg zależy od wzrostu użytkownika, bezpiecznego poziomu wejścia i rodzaju wykonywanej czynności.

Wysokość robocza nie oznacza wysokości, na której można ustawić stopy. Nie należy zwiększać zasięgu przez nadmierne wychylanie się ani wchodzenie na poziomy wyłączone z użytkowania.

Możliwość ustawienia jako drabina przystawna

Po ustawieniu segmentów pionowo model może być używany jako drabina przystawna o długości około 3,2 m. Górna część konstrukcji musi zostać oparta o trwałą, nieruchomą i odporną na nacisk powierzchnię.

Drabiny nie należy opierać o:

• szyby i przeszklenia,
• niezabezpieczone drzwi,
• lekkie płyty lub przegrody,
• delikatne rynny,
• niestabilne regały,
• elementy mogące się przesunąć lub odkształcić.

Zmiana konfiguracji, długości lub wysunięcia segmentów może być wykonywana wyłącznie po zejściu użytkownika na podłoże.

Odłączany segment jako osobna drabina

Trzeci segment można wyjąć i wykorzystać jako niezależną drabinę przystawną. Rozwiązanie sprawdzi się podczas prac na mniejszych wysokościach, gdy rozstawianie kompletnej konstrukcji nie jest potrzebne.

Oddzielny element jest lżejszy, zajmuje mniej miejsca i ułatwia pracę w wąskich pomieszczeniach. Nadal wymaga jednak stabilnego punktu oparcia i nie może być ustawiony samodzielnie jako drabina wolnostojąca.

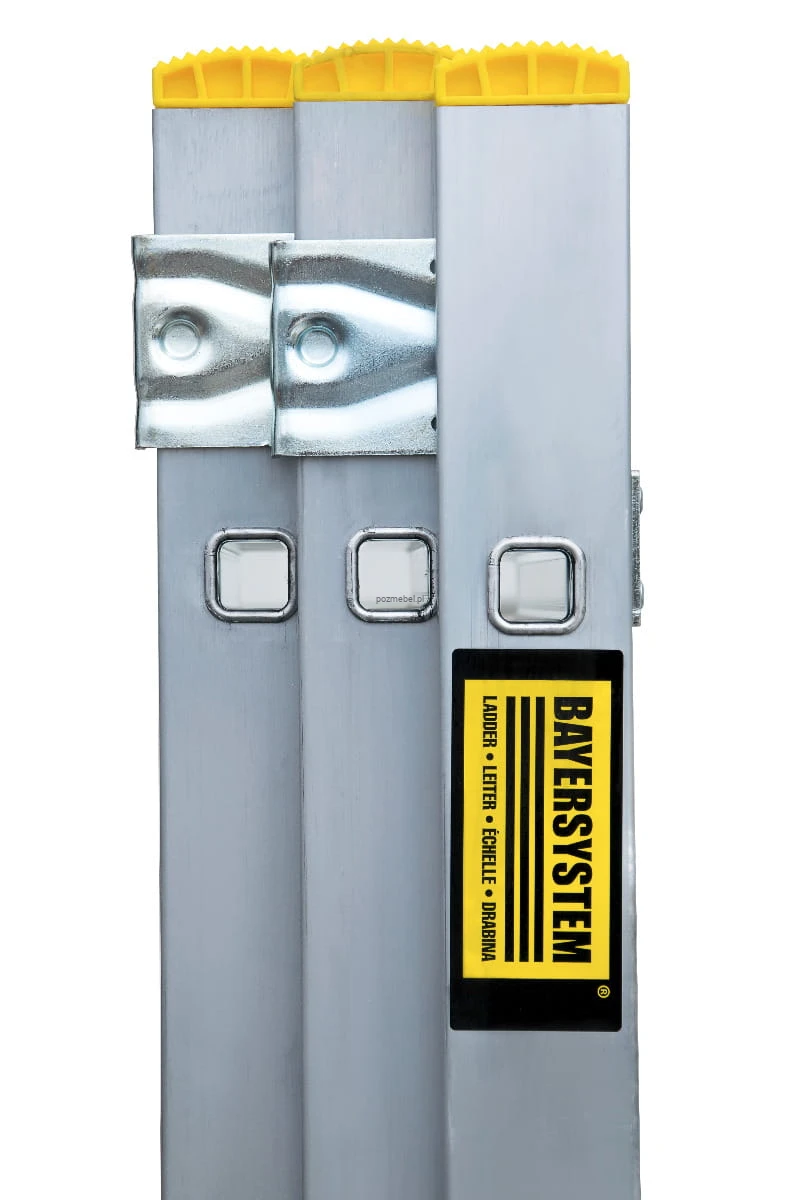

Kompaktowa wysokość transportowa 165,1 cm

Po całkowitym zsunięciu segmentów drabina ma 165,1 cm wysokości. Kompaktowy wymiar ułatwia przewożenie produktu oraz przechowywanie go w garażu, warsztacie, magazynie lub pomieszczeniu gospodarczym.

Głębokość złożonej konstrukcji wynosi 14,8 cm. Drabinę można przechowywać przy ścianie albo na uchwytach zapewniających podparcie w kilku miejscach.

Przed transportem wszystkie segmenty trzeba całkowicie zsunąć i zabezpieczyć przed przemieszczaniem. Na szczeblach nie należy pozostawiać narzędzi ani materiałów.

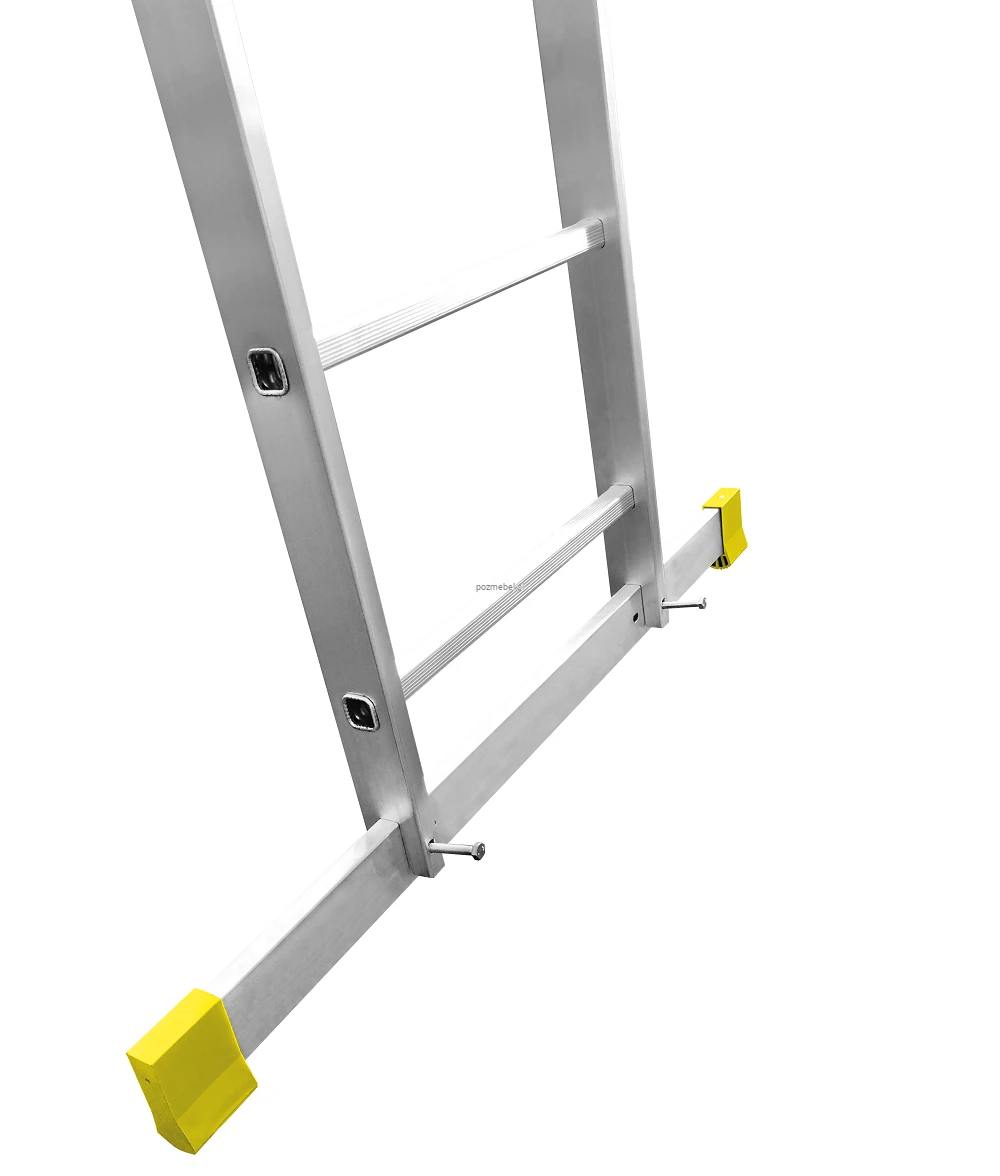

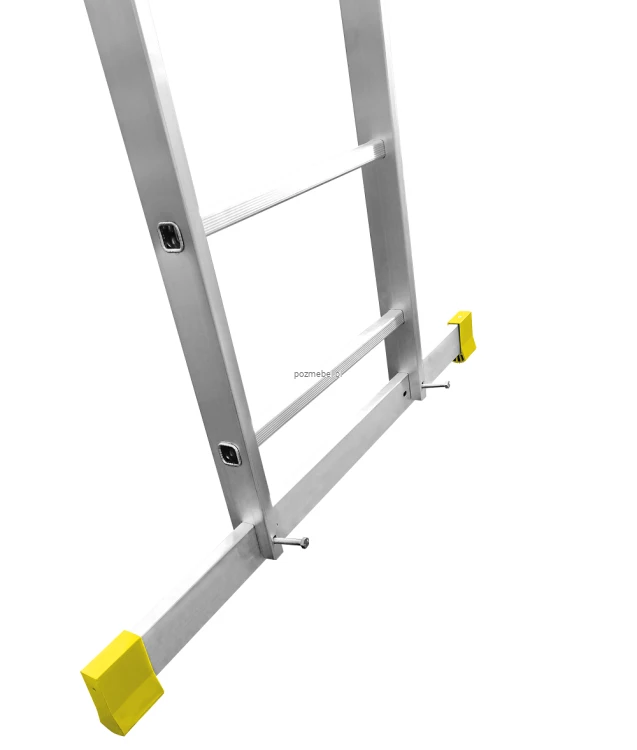

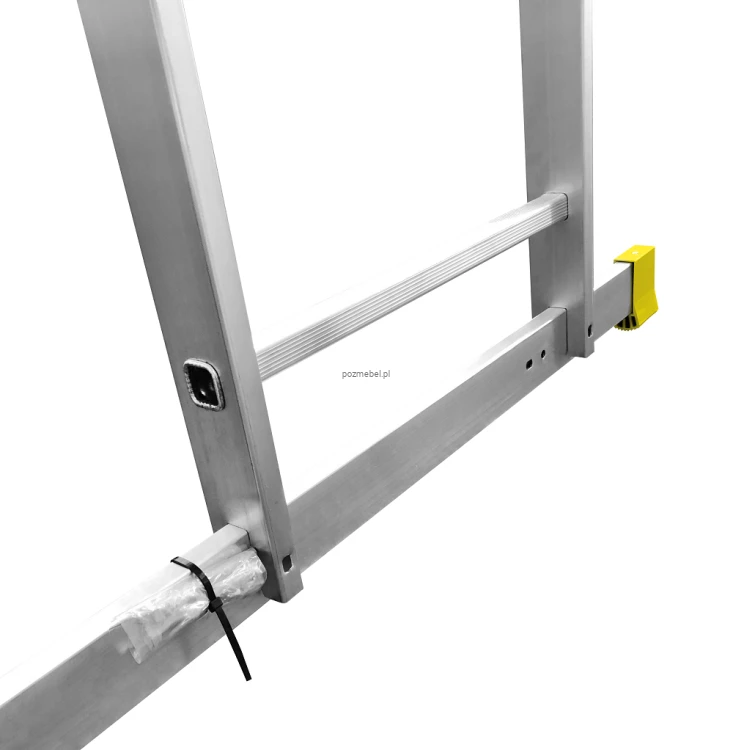

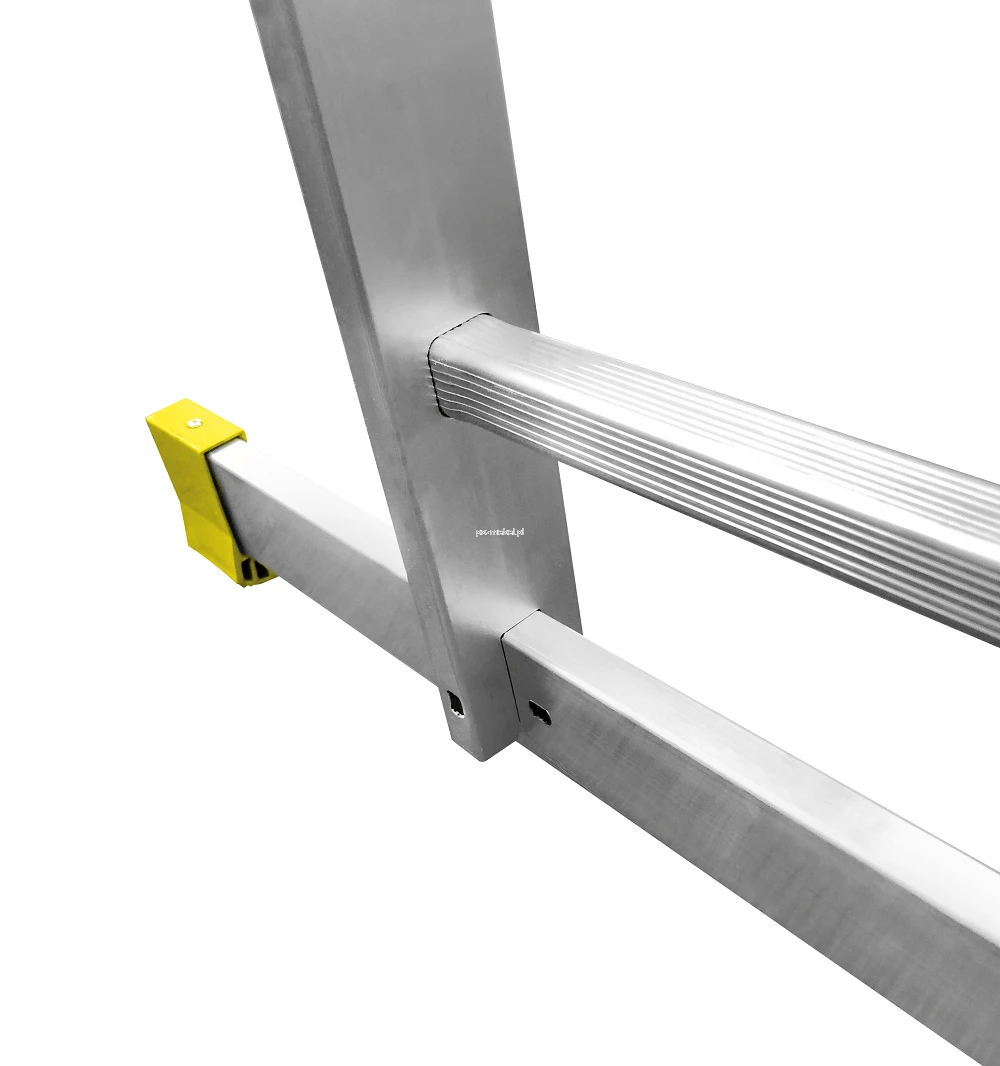

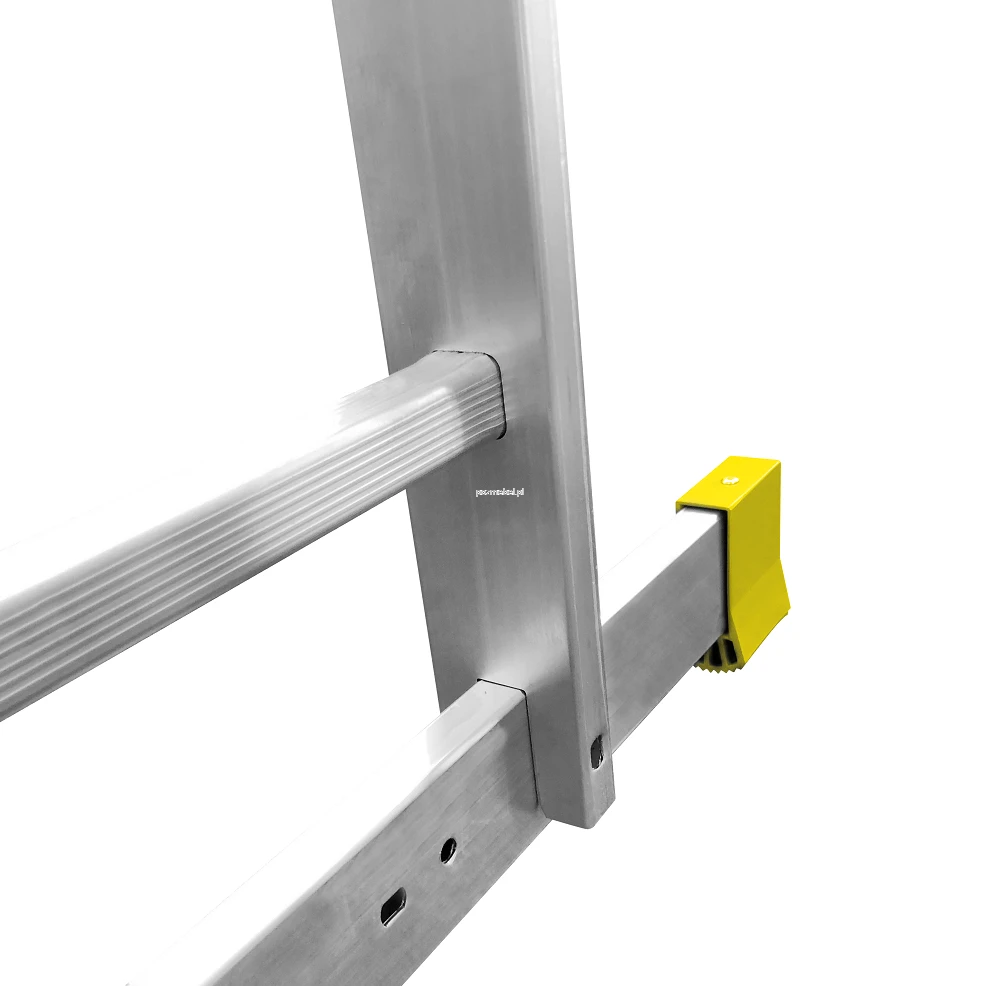

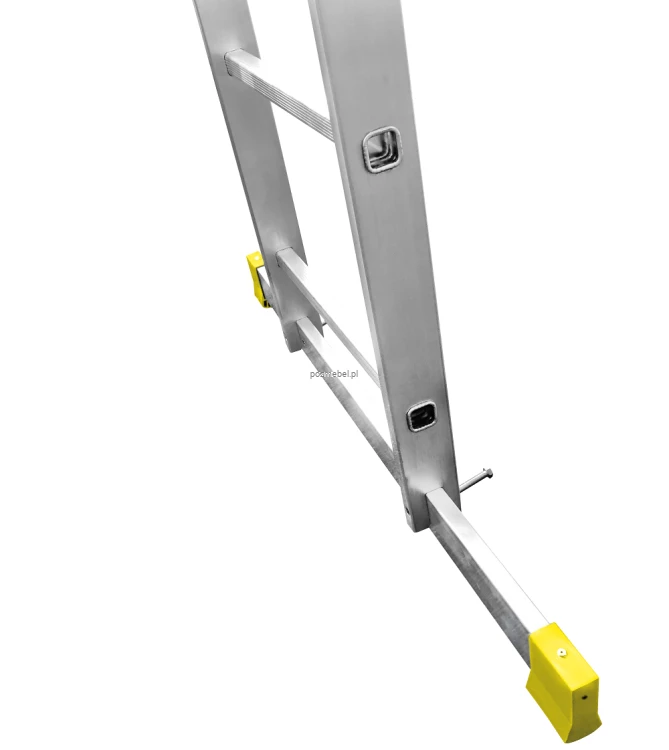

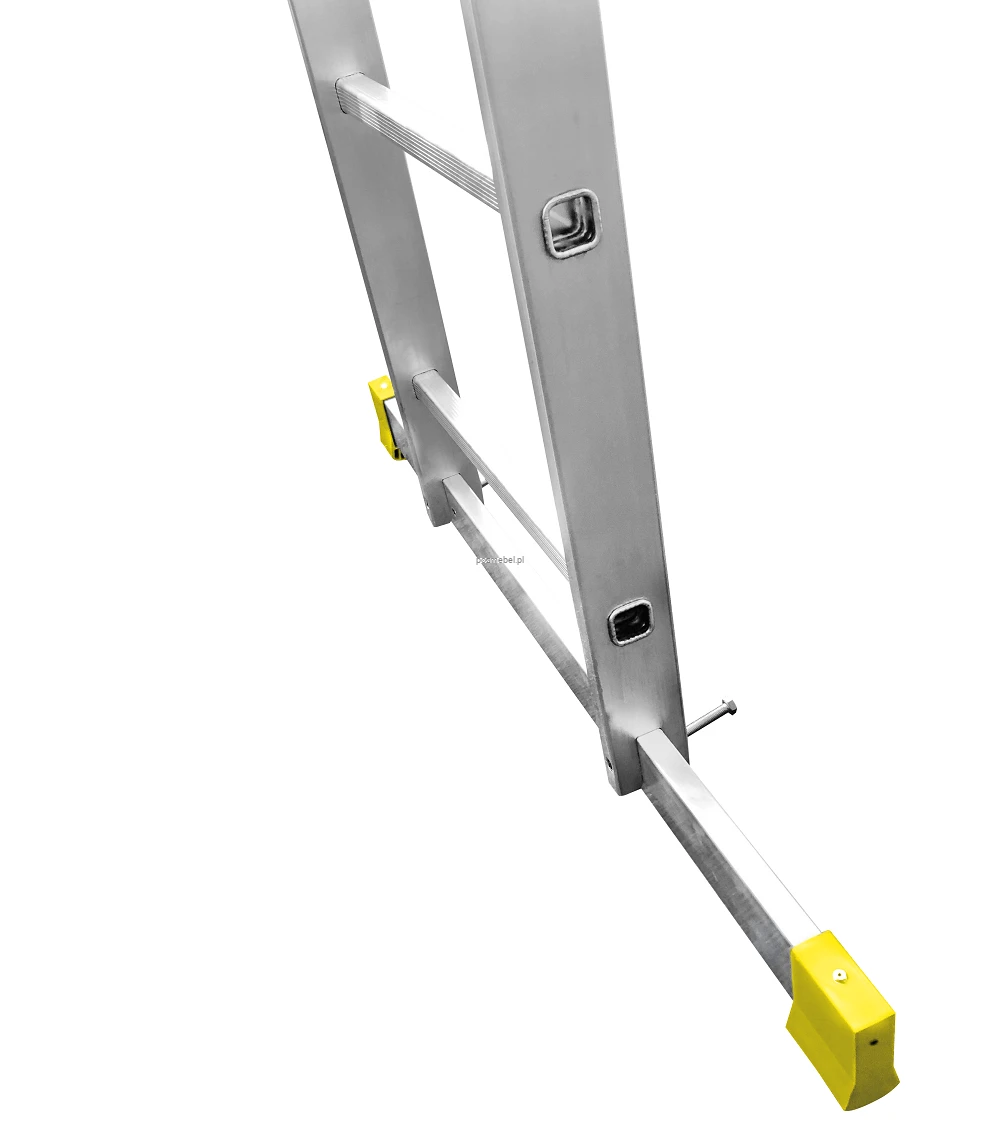

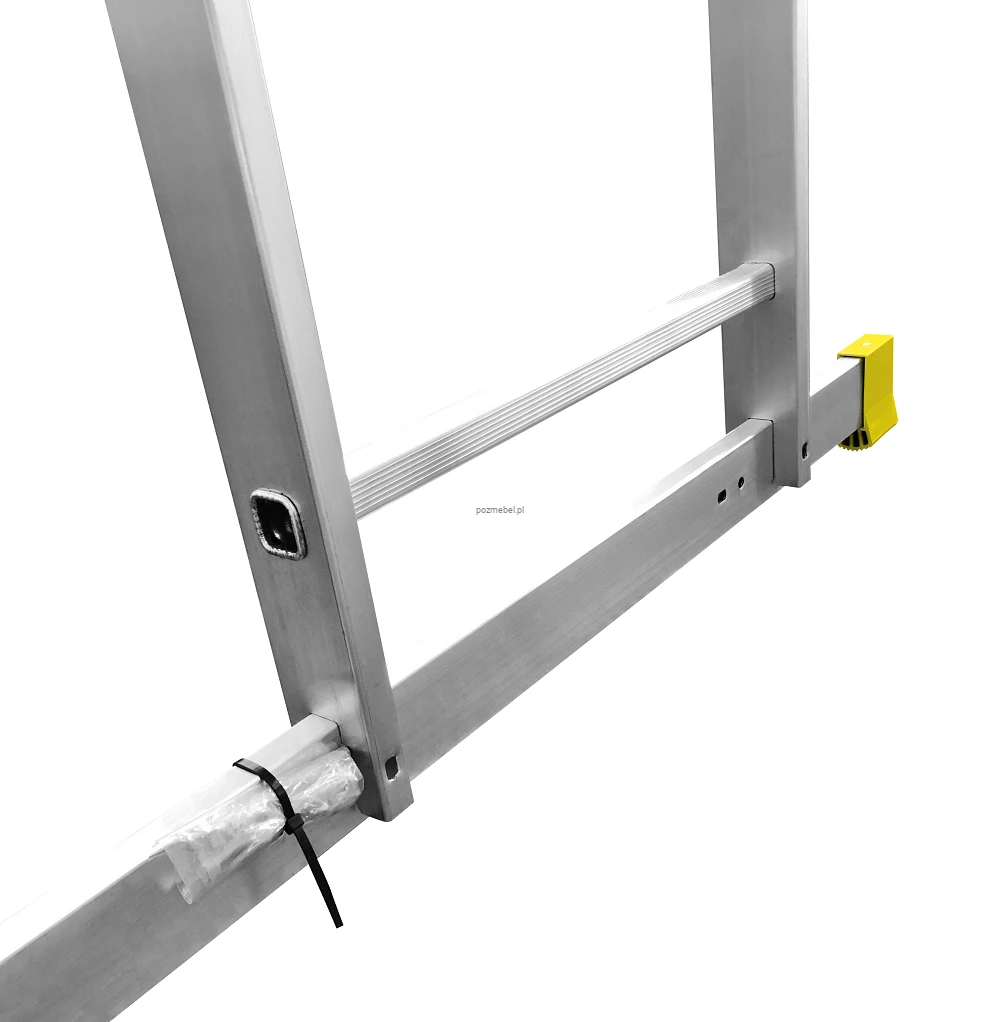

Stabilizator o szerokości całkowitej 76,4 cm

Jedną z podstaw wyposażono w poprzeczny stabilizator. Pełna szerokość konstrukcji wynosi 76,4 cm, natomiast profil stabilizatora ma przekrój 50 × 20 mm.

Stabilizator poszerza powierzchnię podparcia i pomaga ograniczyć boczne przemieszczanie prawidłowo ustawionej drabiny. Nie zastępuje jednak równego podłoża, sprawnych blokad ani właściwego rozstawienia.

Przed rozpoczęciem pracy należy sprawdzić jego zamocowanie, stan zakończeń oraz równomierny kontakt z podłożem.

Zabezpieczenie przed rozsunięciem

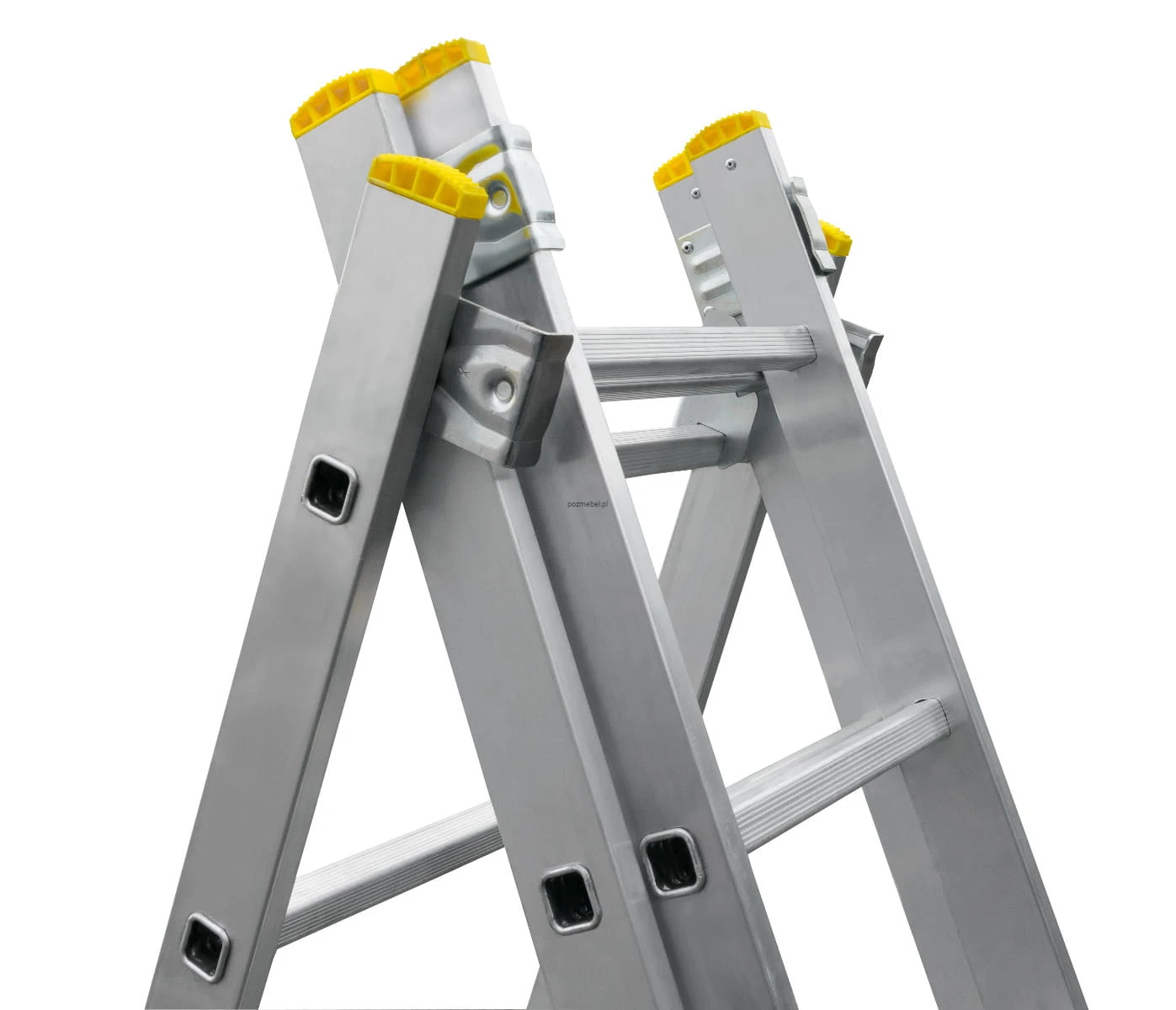

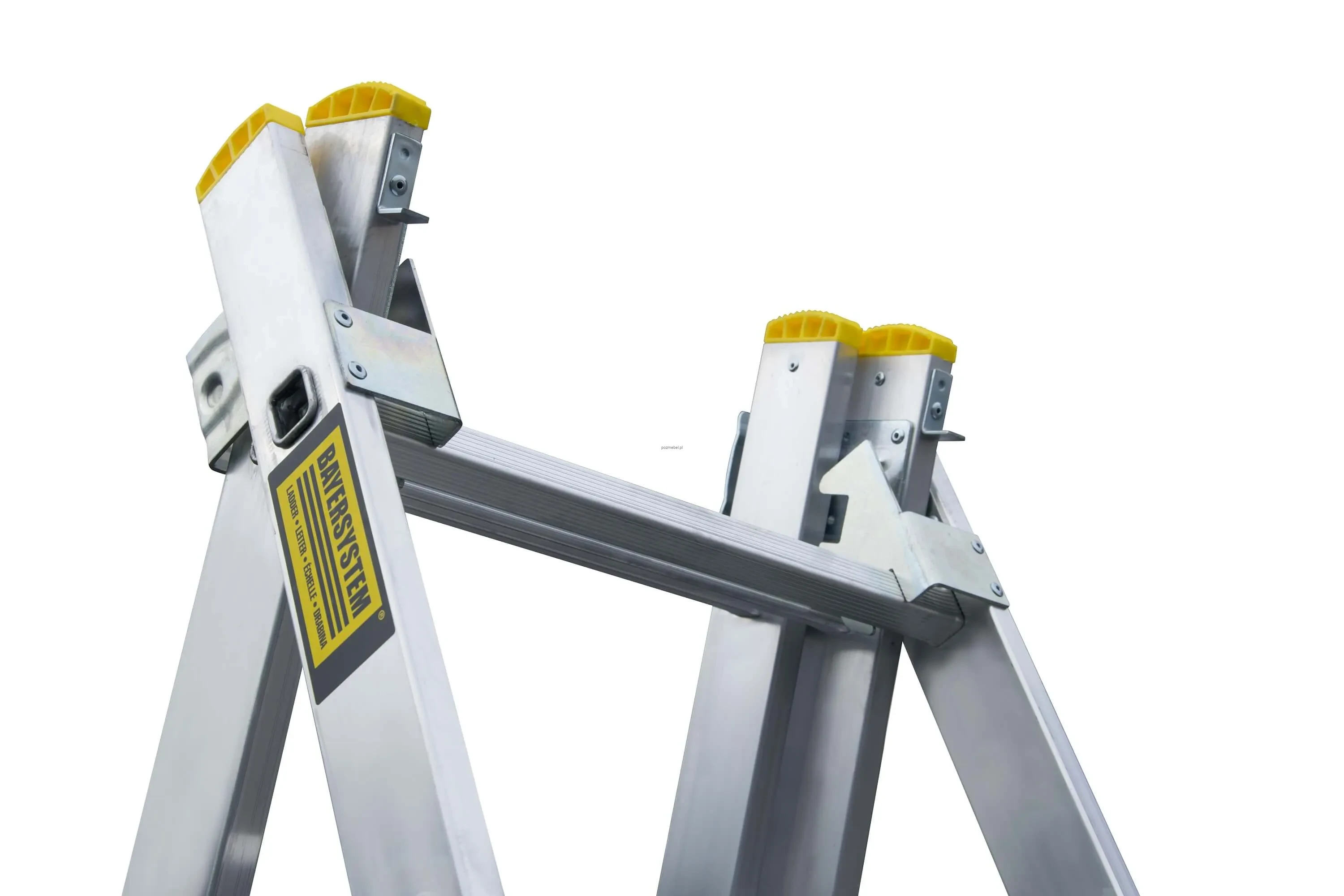

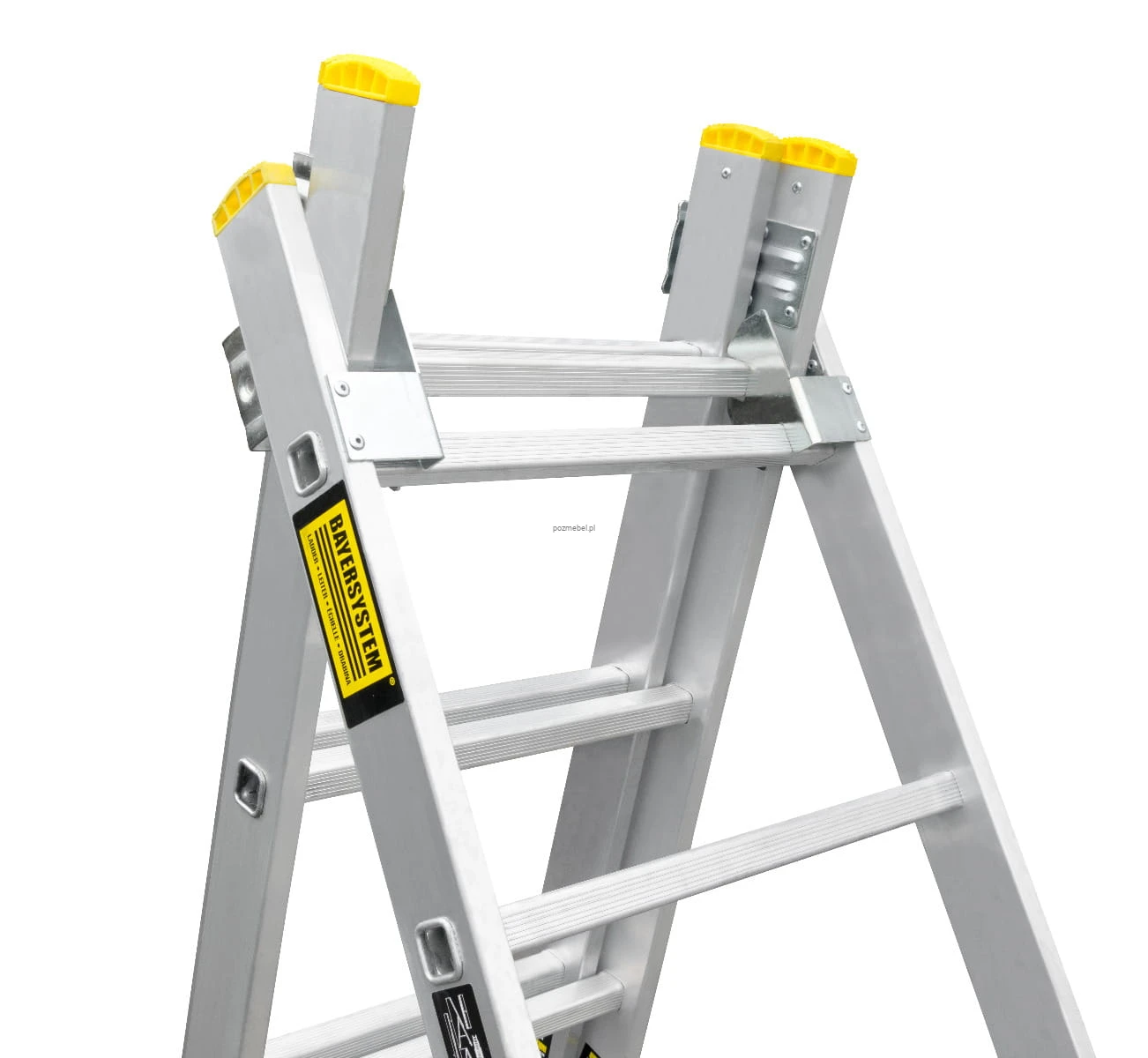

Dwa segmenty tworzące podstawę ustawienia wolnostojącego są połączone zabezpieczeniem ograniczającym ich niekontrolowane rozsunięcie.

Przed wejściem należy upewnić się, że zabezpieczenie jest kompletne, nieuszkodzone i prawidłowo zamocowane. Nie wolno zastępować go przypadkowym sznurkiem, przewodem ani innym elementem nieprzewidzianym przez producenta.

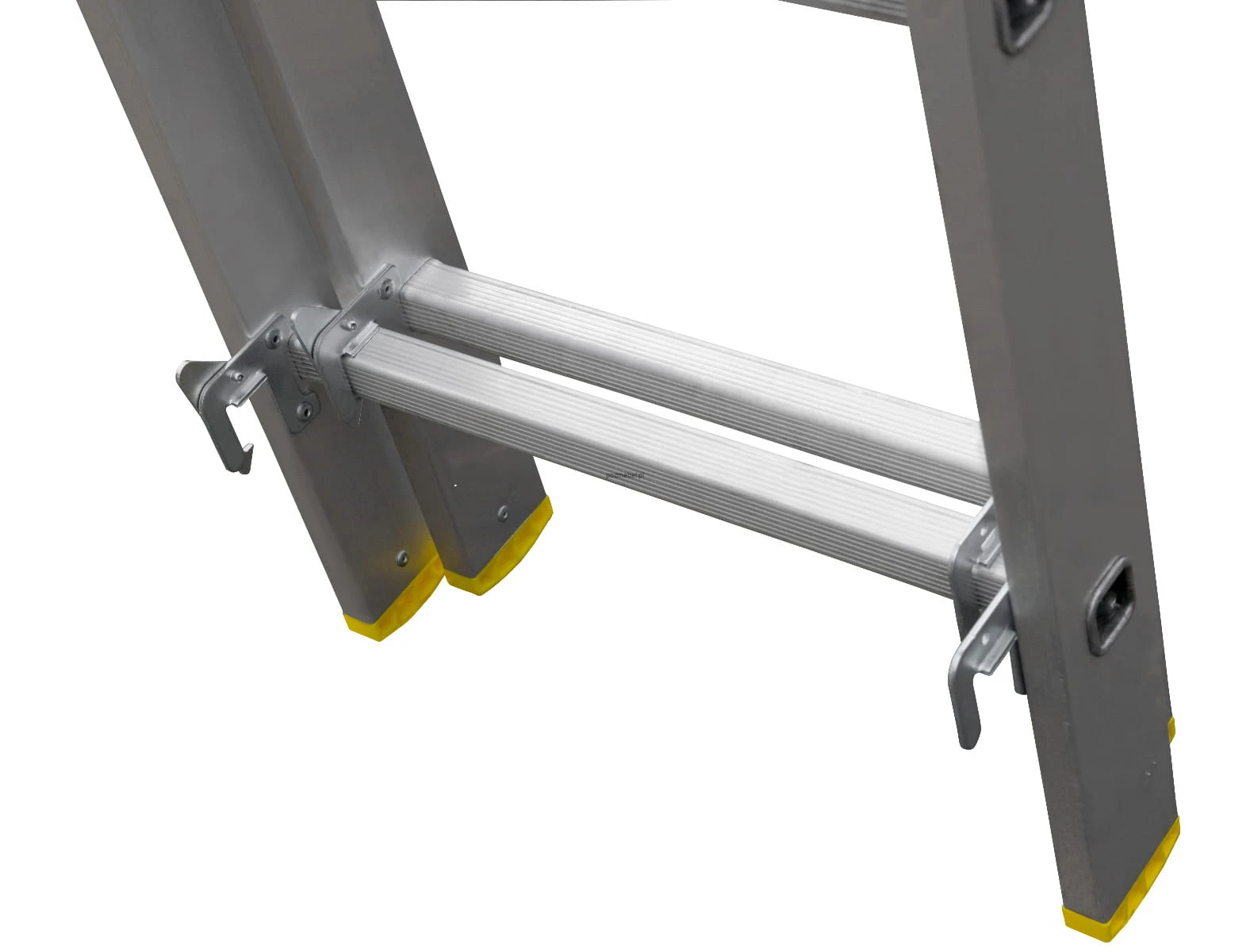

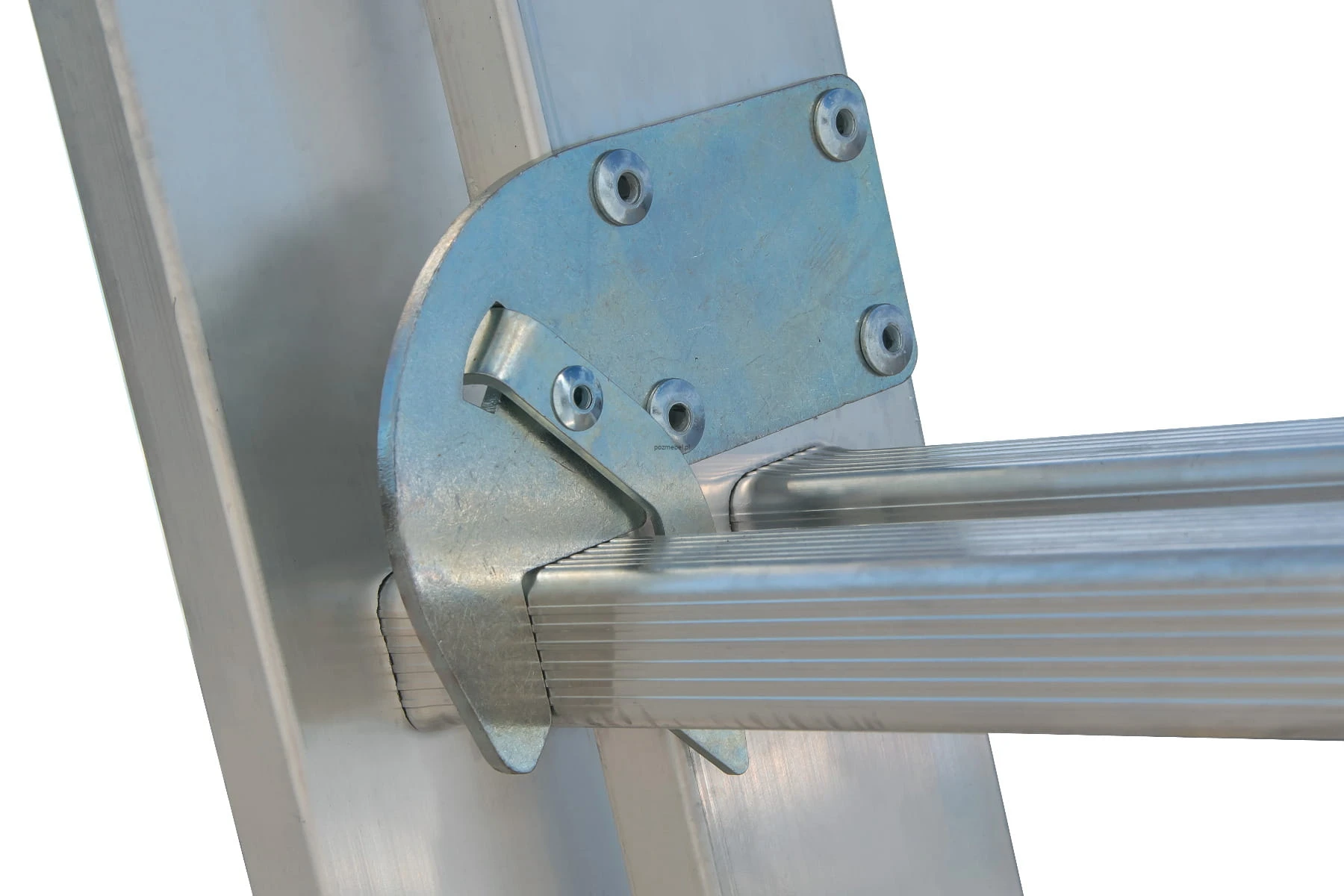

Antypoślizgowe szczeble 25 × 25 mm

Szczeble mają przekrój 25 × 25 mm i są rozmieszczone w odstępach wynoszących 260 mm. Ich powierzchnia pomaga zwiększyć przyczepność obuwia podczas wchodzenia i schodzenia.

Przed użyciem należy usunąć ze szczebli wodę, olej, smar, farbę, błoto i pozostałe zabrudzenia. Zalecane jest zamknięte obuwie robocze z czystą oraz suchą podeszwą.

Profile aluminiowe 61,5 × 20 mm

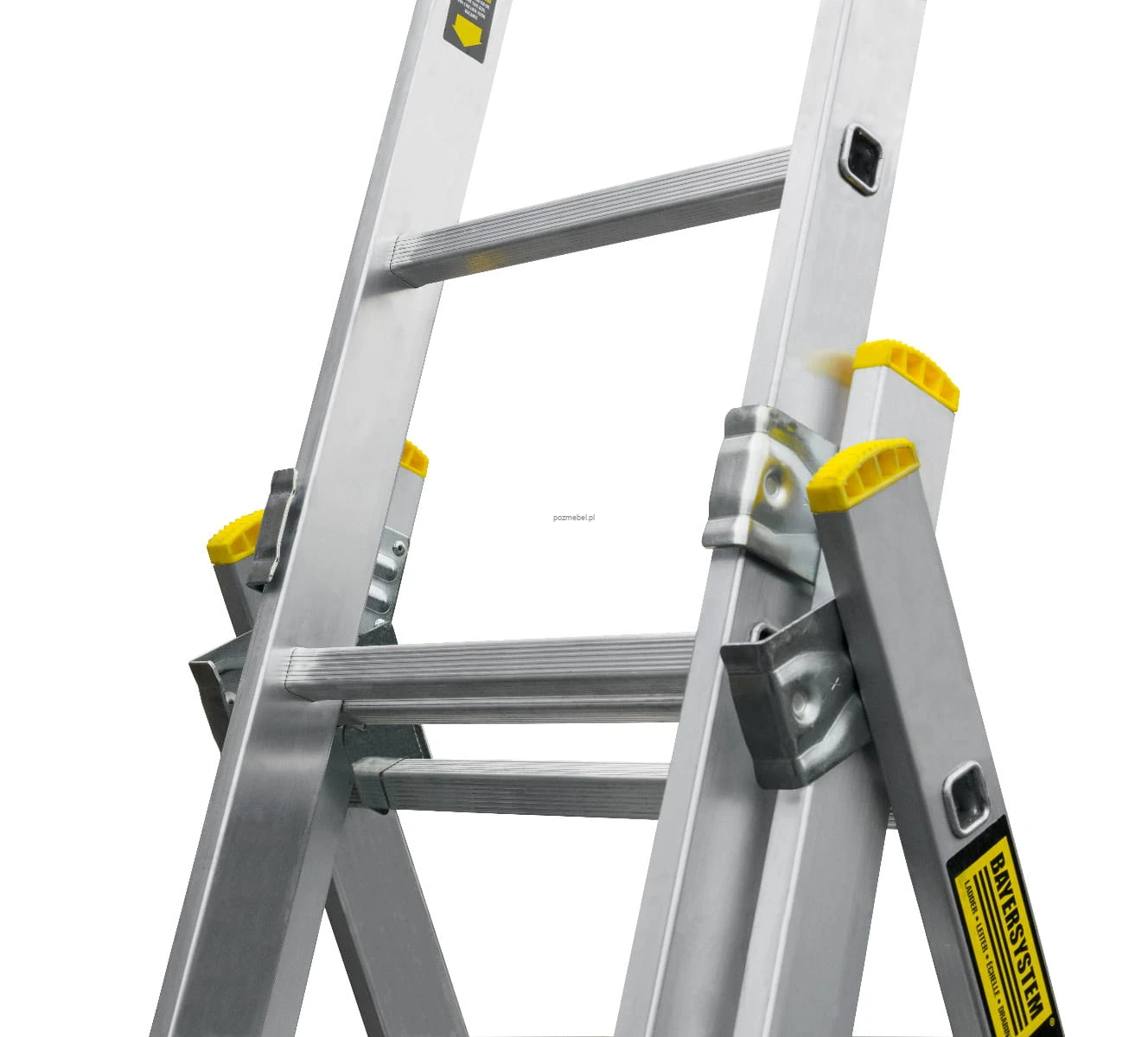

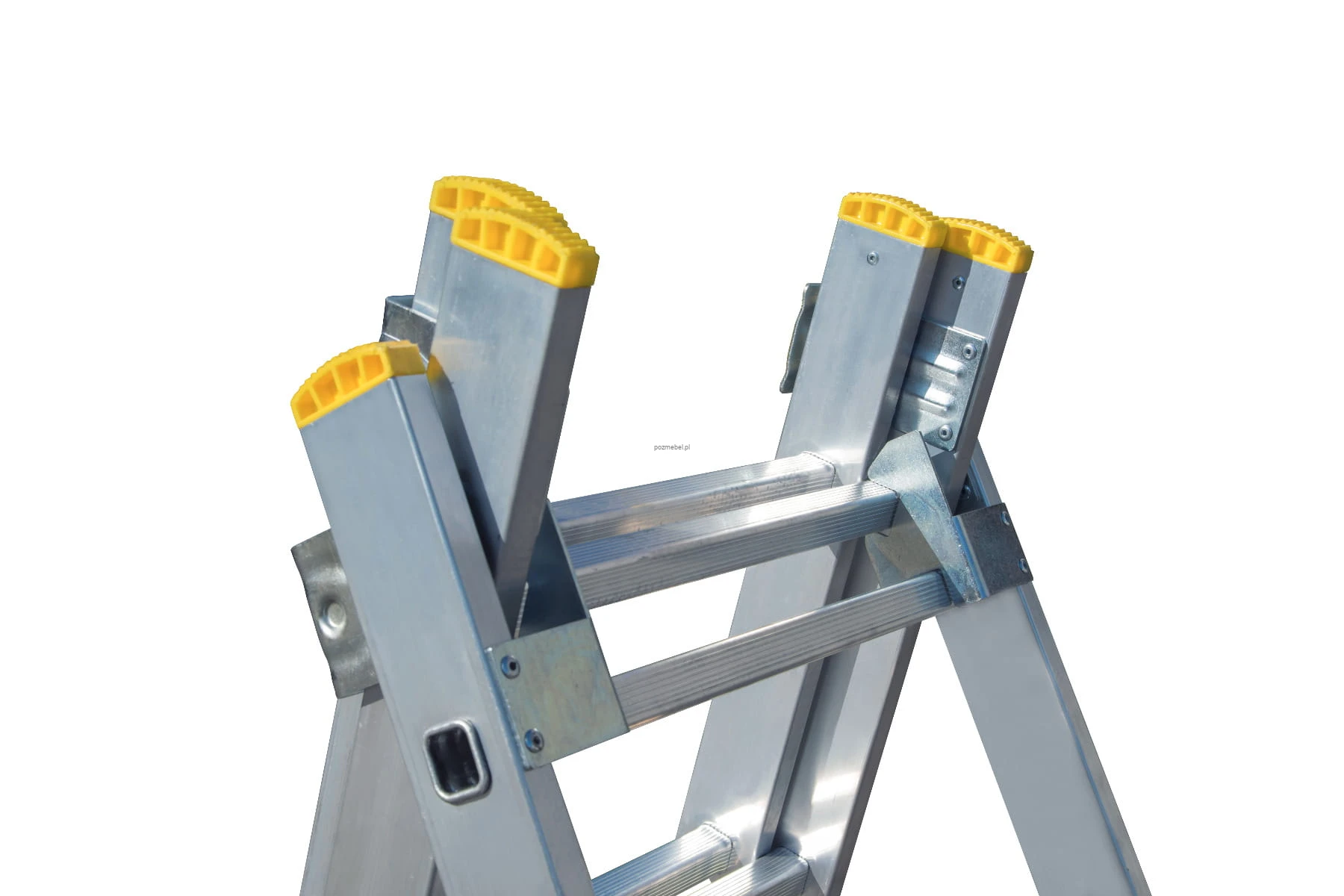

Wszystkie trzy segmenty wykonano z aluminiowych profili o wymiarach 61,5 × 20 mm. Poszczególne elementy mają różne szerokości umożliwiające ich wzajemne przesuwanie:

• segment wąski: 35,2 cm,
• segment środkowy: 40,7 cm,
• segment szeroki: 46,2 cm.

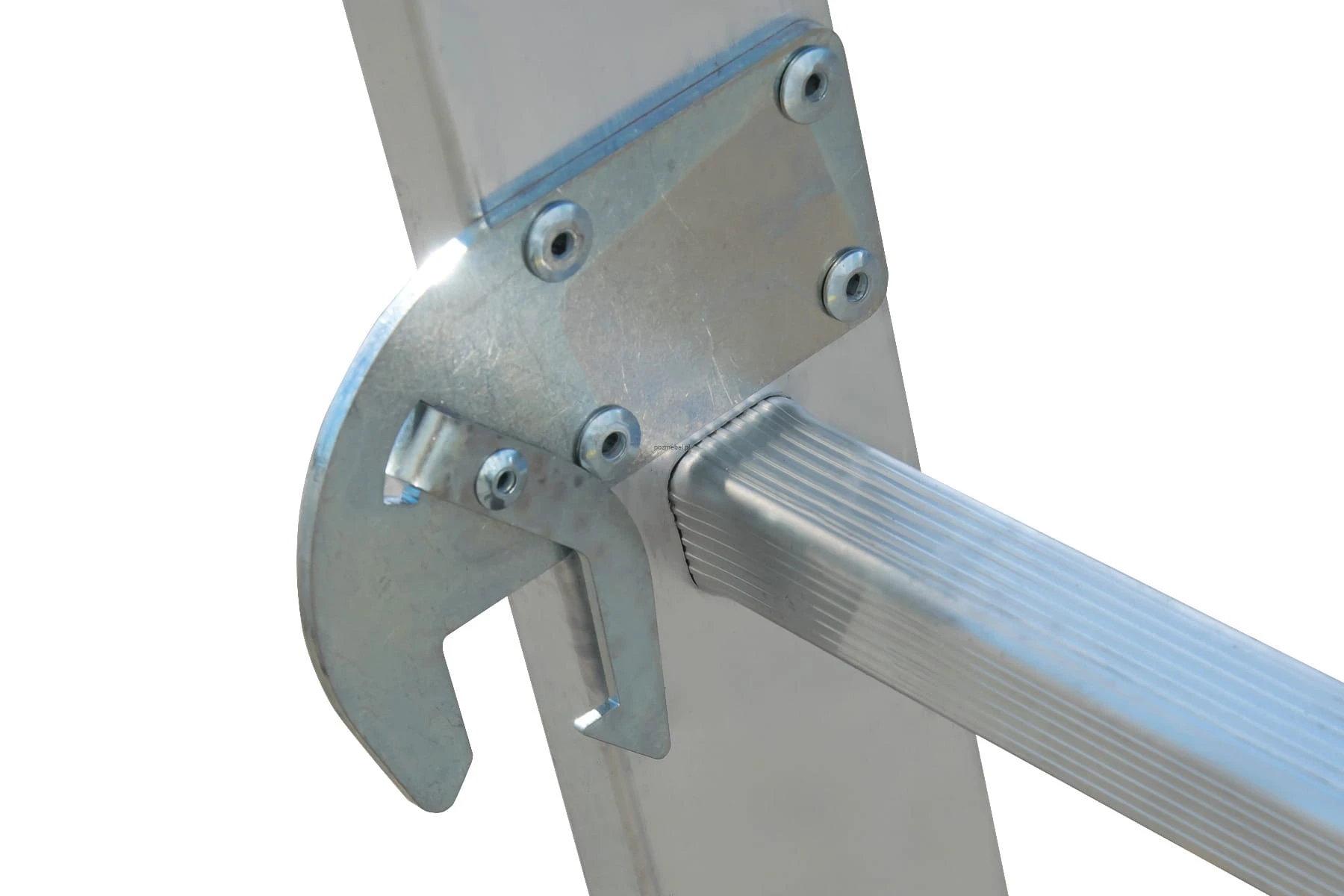

Przed rozsuwaniem należy sprawdzić prowadnice, blokady i połączenia. Segmenty nie powinny mieć nadmiernych luzów ani uszkodzeń utrudniających prawidłowe ustawienie.

Aluminiowa konstrukcja o masie 9,2 kg

BS-DW 3x6 waży 9,2 kg. Niewielka masa w połączeniu z wysokością transportową 165,1 cm ułatwia częste przenoszenie pomiędzy stanowiskami.

Drabinę należy przenosić po całkowitym złożeniu. Podczas manewrowania trzeba kontrolować oba końce konstrukcji oraz uważać na drzwi, instalacje, przewody i osoby znajdujące się w pobliżu.

Maksymalne obciążenie 150 kg

Maksymalne dopuszczalne obciążenie całej konstrukcji wynosi 150 kg. Do tej wartości należy wliczyć masę użytkownika, odzieży, obuwia, narzędzi oraz przenoszonych materiałów.

Nośność nie wynosi 150 kg na każdy segment. Na drabinie może znajdować się jednocześnie tylko jedna osoba.

Zastosowanie BS-DW 3x6

Wielofunkcyjna konstrukcja może być używana podczas:

• malowania ścian i sufitów,
• prac remontowych i wykończeniowych,
• montowania oświetlenia oraz wyposażenia,
• prac przy wysokich oknach,
• konserwowania elewacji, altan i budynków gospodarczych,
• obsługi instalacji w warsztacie lub magazynie,
• porządkowania wyższych poziomów regałów,
• wybranych prac ogrodowych.

Drabina nie posiada podestu ani półki na narzędzia. Nie zastępuje również rusztowania podczas długotrwałych prac wymagających dużej swobody ruchu.

BS-DW 3x6 a BS-DW 3x7

Model 3x7 ma po jednym szczeblu więcej w każdym segmencie i zapewnia większą wysokość roboczą. Jest jednak dłuższy oraz cięższy.

• BS-DW 3x6: wysokość po złożeniu 165,1 cm, wysokość robocza 4,05 m i masa 9,2 kg.
• BS-DW 3x7: wysokość po złożeniu 191,1 cm, wysokość robocza 4,78 m i masa 10,98 kg.

BS-DW 3x6 jest niższa po złożeniu o 26 cm i lżejsza o 1,78 kg. Wariant 3x7 oferuje natomiast około 73 cm większą maksymalną wysokość roboczą.

BS-DW 3x6 a drabina dwuelementowa

Drabina dwuelementowa oferuje ustawienie wolnostojące i przystawne, ale nie posiada dodatkowego segmentu, który można wysunąć lub wykorzystać oddzielnie.

BS-DW 3x6 zapewnia więcej konfiguracji, zachowując kompaktową wysokość po złożeniu. Model będzie odpowiedni, gdy jedna konstrukcja ma obsługiwać zadania wykonywane na kilku różnych poziomach.

Sprawdź drabiny przemysłowe

Dobierając model, należy porównać liczbę segmentów, wysokość roboczą, masę oraz sposób ustawienia. Pozostałe drabiny przemysłowe obejmują modele przystawne, dwuelementowe i trzyelementowe.

Drabiny wolnostojące do pracy bez podparcia

Do zadań wykonywanych przede wszystkim bez opierania konstrukcji o ścianę można porównać również prostsze drabiny wolnostojące z dwoma połączonymi przęsłami.

Zasady bezpiecznego użytkowania

• Drabinę należy ustawiać na twardym, równym i suchym podłożu.
• Przed wejściem trzeba sprawdzić segmenty, szczeble, blokady, stabilizator i stopki.
• Wybrana konfiguracja musi zostać całkowicie rozstawiona i zablokowana.
• Z konstrukcji może korzystać jednocześnie tylko jedna osoba.
• Maksymalne obciążenie całej drabiny wynosi 150 kg.
• Nie należy przechodzić przez szczyt z jednej strony na drugą.
• Nie wolno zmieniać konfiguracji, gdy użytkownik znajduje się na drabinie.
• Konstrukcji nie należy ustawiać na paletach, skrzyniach ani innych podwyższeniach.
• Aluminium przewodzi prąd, dlatego drabiny nie należy używać przy czynnych, niezabezpieczonych instalacjach elektrycznych.
• Nie należy pracować podczas silnego wiatru, opadów, burzy lub oblodzenia.

Dane techniczne BS-DW 3x6

• Producent: Metalkas S.A.
• Marka: Bayersystem
• Model: BS-DW 3x6
• Kod produktu: 8.08.01-001
• Rodzaj: drabina aluminiowa przemysłowa
• Typ: drabina wielofunkcyjna
• Konstrukcja: trzyelementowa
• Liczba segmentów: 3
• Liczba szczebli: 3 × 6
• Łączna liczba szczebli: 18
• Materiał: aluminium
• Kolor: metaliczny – aluminium niemalowane
• Maksymalne obciążenie: 150 kg
• Maksymalna wysokość robocza: 4,05 m
• Wysokość robocza wolnostojąca: nieco ponad 3 m
• Maksymalna długość: około 3,2 m
• Wysokość po złożeniu: 165,1 cm
• Głębokość po złożeniu: 14,8 cm
• Szerokość: 76,4 cm
• Waga: 9,2 kg
• Odstęp między szczeblami: 260 mm
• Przekrój szczebla: 25 × 25 mm
• Profile segmentów: 61,5 × 20 mm
• Profil stabilizatora: 50 × 20 mm
• Szerokość segmentu wąskiego: 35,2 cm
• Szerokość segmentu środkowego: 40,7 cm
• Szerokość segmentu szerokiego: 46,2 cm
• Ustawienie wolnostojące: tak
• Ustawienie przystawne: tak
• Oddzielne używanie segmentu: tak
• Stabilizator: tak
• Zabezpieczenie przed rozsunięciem: tak
• Podest: nie
• Szczeble: antypoślizgowe
• Stopki: plastikowe i antypoślizgowe
• Norma: EN 131
• Certyfikat: TÜV
• Gwarancja: 5 lat

Najważniejsze cechy

• trzy segmenty po sześć szczebli,
• kilka sposobów ustawienia,
• możliwość używania jednego segmentu osobno,
• maksymalna wysokość robocza 4,05 m,
• kompaktowa wysokość transportowa 165,1 cm,
• maksymalne obciążenie 150 kg,
• stabilizator o szerokości całkowitej 76,4 cm,
• antypoślizgowe szczeble i stopki,
• aluminiowa konstrukcja o masie 9,2 kg,
• zgodność z EN 131,
• certyfikat TÜV,
• 5-letnia gwarancja.

FAQ – drabina BS-DW 3x6

Ile szczebli ma BS-DW 3x6?

Każdy z trzech segmentów ma sześć szczebli. Łącznie konstrukcja posiada 18 szczebli.

Czy drabina może stać bez podparcia?

Tak. Dwa segmenty można rozstawić jako konstrukcję wolnostojącą.

Czy może być używana jako drabina przystawna?

Tak. Po ustawieniu segmentów pionowo konstrukcję można oprzeć o stabilną powierzchnię.

Czy jeden segment można wykorzystać oddzielnie?

Tak. Trzeci element można wyjąć i wykorzystać jako osobną drabinę przystawną.

Jaka jest maksymalna wysokość robocza?

Maksymalna wysokość robocza wynosi około 4,05 m.

Jaka jest wysokość po złożeniu?

Wysokość transportowa konstrukcji wynosi 165,1 cm.

Ile waży drabina?

Masa BS-DW 3x6 wynosi 9,2 kg.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie całej konstrukcji wynosi 150 kg wraz z użytkownikiem, narzędziami i materiałami.

Czy drabina posiada stabilizator?

Tak. Jedną z podstaw wyposażono w poprzeczny stabilizator.

Czy drabina posiada podest?

Nie. Jest to przemysłowa drabina szczeblowa bez podestu roboczego.

Czy spełnia normę EN 131?

Tak. Producent potwierdza zgodność modelu z normą EN 131.

Czy posiada certyfikat TÜV?

Tak. Certyfikat TÜV jest dostępny w dokumentacji producenta.

Ile wynosi gwarancja?

Drabina jest objęta 5-letnią gwarancją producenta.
